Hogyan kell olvasni a magaslégköri chart

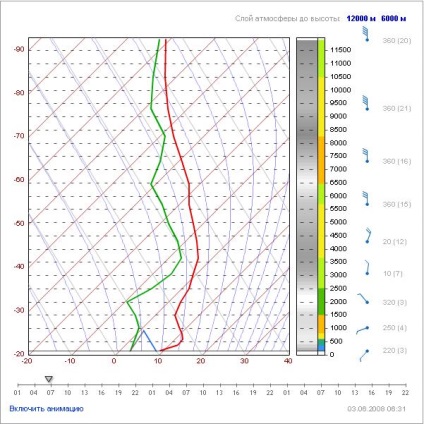

Jobb skála grafika - a méterben mért magasság tengerszint feletti magasságban formájában sötét felhős pillér.
A bal és az alsó skála - a levegő hőmérséklete.
A legalacsonyabb skála - a dátum és az idő tartományban, csak jobb-alsó.
Ez a jobb skála - a skála a szél irányát és erejét.
Piros vonal - egy függőleges hőmérséklet-eloszlás. Menetrend „ferde”, azaz hőmérséklet tengelyéhez hajlik.
Zöld vonal - a harmatpont, azaz a hőmérséklet, amelynél a levegő nedvességtartalmának kezd lecsapódik.
Ahhoz, hogy megtudja, a hőmérséklet egy bizonyos magasságot, tartsa a vonalat a jobb skála a keresztezi a piros görbe, és vezessen be párhuzamosan le egy vékony piros vonal. A bal alsó és a skála olvasható hőmérsékletet.
De mi jobban érdekli sem a hőmérséklet, és a gradiens - változás a magassággal. Megjegyzés: A vékony szürke vonal, futás a lejtőn balra és felfelé (center grafikon ott összekeverni a másik vonal, de a szélei jól látható) Ez a sor száraz adiabatikus folyamat. Ha a hőmérséklet görbe a földön párhuzamosan fut ezeket a sorokat, azt mutatja, kiváló termichnuyu időjárás.
Termikek lesz, amikor a piros görbe az alsó részén a diagram egy lejtőn, és a magassága, ahol kezd görbe jobbra (itt kezdődik az inverzió).
Most, a felhők. Ahogy valószínűleg már észrevette, kivéve a piros görbe az ábrán is van zöld. Ez - a harmatpont, vagy inkább a függés a magasságot. Ez mindig balra található a hőmérsékleti görbe. Ha ezek megható, ez azt jelenti, hogy egy adott magasságban száz százalékos páratartalom mellett. A diagramon van egy háromszög szürke és kék vonalak. Ez jelképezi a vízgőz mennyiségét a levegőben. Anélkül, hogy tudományos dzsungelben megmagyarázni, mi az első háromszög - az alapja a felhők. (Megjegyzés: Ez csak akkor igaz, abban az esetben, ha a hőmérséklet görbe ferde). Ha inverzió (piros görbe hajlítsa) alatt kezdődjön feltételezett alapja a felhők, a felhők nem lesz egyáltalán (mármint gomolyfelhők).
olvasható a diagramon az alábbiak szerint:
Tekintettel arra, hogy a vonal a hőmérséklet-eloszlás és a harmatpont (piros és zöld) nem metszik zavaros (gomolyfelhők) lesz jelen.
Thermal Activity nulla. (Piros vonal egyáltalán hajlik a másik oldalon)
Teljes magasságában, 0-11500 Tiszta különböző sűrűségű teljesítmény.
Tekintsük egy másik példa:
olvasható a diagramon az alábbiak szerint:
Tekintettel arra, hogy a vonal a hőmérséklet-eloszlás és a harmatpont (piros és zöld) nem metszik zavaros (gomolyfelhők) lesz jelen.
Teljes magasságában, 1000-8000 felhős különböző sűrűségű teljesítmény.
