Modern erősítők gyakran tele színes graffiti az 1000 watt vagy 3000 watt. Ugyanakkor van egy viszonylag elfogadható áron. Együtt nézzük, hogy a kapcsolódó követelések valós.
Például vettünk egy kétcsatornás erősítő POWER ACOUSTIK LT1920 / 2.
Csúcsteljesítmény az erősítő szerepel egyszerűen fantsticheskaya - 1920 watt.
Ebben erősítő működnek a terhelés 4 ohm és 2 ohm.
Műszaki adatok Erősítő POWER ACOUSTIK LT1920 / 2
RMS teljesítmény (RMS) @ 4 ohm 370 watt x 2 csatorna
RMS teljesítmény (RMS) @ 2 ohm 440 watt x 2 csatorna
Teljesítmény áthidaló csatlakozást (áthidalt RMS) 880 watt x 1 csatorna
Csúcsteljesítmény (csúcsteljesítmény) 1920 watt
Tényezők rámutatva, hogy a potenciális erejét erősítő
- egyesíti az erősítő bemenet. Mindenki valószínűleg tudja, hogy a mai napig még nem feltalált egy eszközt, amely kiadási adna több energiát, mint a bemeneti. Ilyen eszköz lehet etetni magát, még akkor is, hogy végezzen hasznos munka - egy örökmozgó.
Belépő kapacitás gyakran kell szorozni koefitsient veszteségeket, és kap egy kisebb kimenő teljesítménnyel.
Terminálok és négy biztosítékok 20 Amper a bemeneti erősítő POWER ACOUSTIK LT1920 / 2
Ebben az esetben négy biztosíték 20 (a pár biztosítékok csatornánként) az erősítő bemeneténél.
Ez az erő a (20 * Amp 4 db) * 14 V = 1120 watt. Elvileg elég az ígéret a névleges teljesítménye 880 watt, de soha nem elég a csúcs 1920 watt.
- Terminálok szállító vezetőket. Ne felejtsük el, hogy a folyosón a nagy áramok igényel nagy keresztmetszetű vezetéket. Ebben az esetben, sorkapcsok vannak beállítva több, mint egy vastag drót, hogy könnyen nyújt áram akár 80 Amper.
- A méret a hűtés radiátorok. Ne felejtsük el, hogy a művelet során az erősítő hőt a teljesítmény tranzisztorok. Ehhez erősítőt igényel nagy radiátorok (nagy területen nagy lamellákkal, bordák célszerűen alumíniumból készült, és még előnyösebben réz).
- Erősítő súlyát. A tömeg, akkor nem csak azonosítani a tömörség a váz és a képesség, hogy hőt. Azt is becsülni a meglepő tranzisztorok száma, teljesítmény feromagnitnyh mag tápegységek telepített transzformátor az erősítő, a mérete elektrolit kondenzátorok, és így tovább.
A erősítőnek egy nagyon tisztességes súlyt, ez nem meglepő, a feladat előtte egyszerűen elviselhetetlen.
Ha az erősítő nem rendelkezik egy újat, akkor minden esélye, hogy mérje az erősítő kimenet, anélkül, hogy túl nagy nehézséget.
Minden, amire szükség van, hogy vegye le a sapkáját, és benne egy közönséges multiméterrel mérje meg a feszültséget a kimeneti elektrolit kondenzátorok, transzformátorok, miután a tápegység és egyenirányító diódák. Transformers általában hasonló a kerek kotushki vezetékek és az elektrolit kondenzátorok általában rendezett sorok mögöttük magasodó kerek bochechkami.
Toroid transzformátorok, kondenzátorok és a tápegység az erősítő POWER ACOUSTIK LT1920 / 2

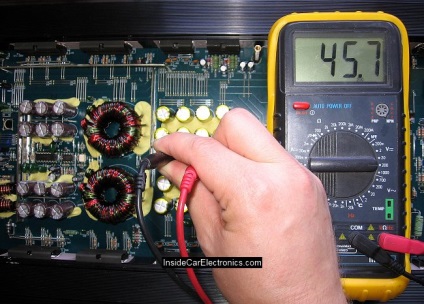

A tápfeszültséget 45,7 a kondenzátorok a tápfeszültség a transzformátor belül erősítő
Ebben az esetben az elektrolit kondenzátorok a mi erősítők mi nameryanno feszültség 47 V (feszültség két ága között az erősítő).
Az erősítők A / B osztályú becsült kimeneti teljesítményt lehet képlettel számítottuk ki
ahol
U erősítő bemeneti feszültség (azaz az összeget a feszültség mindegyik kar erősítő)
R - terhelési impedancia (ebben az esetben a változás)
Tehát a közelítő teljesítmény erősítő
P = 47 ^ 2/4 = 552 Ohm Watt
P = 47 ^ 2/2 ohm = 1104 watt
Tegyük fel, hogy nem lehet nézni erősítő belsejében, vagy csak szeretné megtekinteni a számított adatok.
Az első és legfontosabb a tévhit, hogy a teljesítmény mérhető közvetlenül a testmozgás, mint a beszélő.
Sajnos hangszóró induktivitása komponenst és egy másik ellenállás különböző frekvenciákon. Ezért a terhelést kell induktív. Például lehet, hogy egy passzív elem - egy ellenállás.
A mi esetünkben úgy döntöttünk, hogy Krómérc szál vastagsága 1 mm, számítva a hatalom több kilowatt. Nichrome menet beállítja a kívánt ellenállást és ezáltal a nagyobb vastagságú lehet eloszlatni a hő a mellékelt hálózati problémák nélkül.
Annak vizsgálatára, el kell égetni a lemez pályán szinuszos jel 50 Hz.
Miért 50 Hz? mert a váltakozó áram a tápellátás frekvenciája 50 Hz, és a mérést fogunk végezni ipari multiméter, ami valószínűleg jobban méri a frekvenciát.
maximális teljesítmény mérése erősítő fokozatok
- Kezdeni mérje meg a feszültséget a kimeneti erősítő üresjáratban van. Erre a bontásához egy kimeneti erősítő, mint a terhelést dinamika és podsoedenite multiméter feszültség üzemmódban.

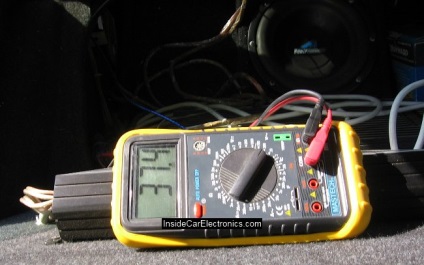

A feszültség az erősítő kimenet üresjáratban (terhelés nélkül) teljes térfogat mellett, egy szinuszos jel bemeneten
Torzulásokat, amelyek az erősítő elérte a maximális teljesítmény hallja a dinamikája a második csatorna csatlakozik. Sérülésének elkerülése érdekében a hangszóró, akkor csatlakoztassa egy ellenállása 100 ohm 5 wattos vagy annál nagyobb.
Egy megbízható meghatározását a maximális teljesítmény használhatja az oszcilloszkóp. A hangerő gomb a kimeneti sima szinusz erősítő akkor észrevehetjük, nyírás (torzítás jel).
Ha nem kell egy szuper nagy pontosságú, akkor meg a torzítás és a tárgyalás során.
A mi erősítő, a kibocsátás teljes mennyiségének és az alapjárati kaptunk 47 voltot. Amely megfelel a tápfeszültséget a bemenetére erősítő a tápegység.
- Mérjük meg a feszültséget az erősítő kimeneti csatlakoztatott terhelés. A mi esetünkben ez Krómérc izzószál ellenállása 3,2 ohm.
Ig feszültségű torlódás - egy kicsit kevesebb, mint 30 V
Meg kell figyelembe venni, hogy a terhelést a erősítő kimeneti feszültség csökken. Tulajdonképpen mond benne rejlő lehetőségeket. Kérjük, vegye figyelembe a feszültség a bemeneti erősítő, ha megereszkedik, mint a mi esetünkben, 13,7 V és 12 V - ez azt jelenti, hogy nincs elég erő a bemeneti oldalon. Ennek oka az lehet, hogy vékony huzalokat, nem eléggé erős generátor, egy kis tároló kondenzátor.
Feszültség fedélzeti hálózat 13,4 voltos kondenzátor teljesítmény erősítő
- Mérjük az ereje a folyó áram terhelő áramkör az erősítő kimenet.
A jelenlegi erőssége, hogy túlterhelés - egy kicsit kevesebb, mint 10 amper
Teljes kimeneti 30V * 10A = 300W
Nem sok, de nem elég ahhoz, 300W * 2 csatorna = 600 Watt (ebben az esetben, a gyártó állítja 1 kW)
Ez csak néhány perc töltöttünk a szükséges méréseket, és egy hatalmas potenciálját erősítő.
