Hogyan kell csatlakoztatni a csillár 2, 3, 4, 5 vagy több izzók kapcsoló

Ebben a cikkben talál ki, amit részben a szükséges vezetékek csatlakozni a csillár, mint a ping, és meghatározza a fázis a mennyezetre: keres egy földkábelt, akik a fázis és a nulla, a jelölést vezetékek csillárok.

Hogyan lehet csatlakozni a csillár egy egyszerű módja, a szabályokat a vezetékezés, amely összeköti a csillár a 2,3,4,5 és 6 a szimpla és dupla kapcsoló és sok más kérdést.

csillárok,

Mivel a világítás lakott területeken gyakran használják csillárok - mnogolampovye lámpák, beépítésre tervezték, a mennyezeten.

Csillár egy szerkezetű összeköttetést több világító elemet - izzólámpák, amely lehetővé teszi a jó világítás a szobában.

Ha a szoba, hogy egy hagyományos villanykörte, majd biztosítani a megfelelő világítást kell telepíteni egy erős világító elemmel, majd amikor nagy mennyiségű a szobák nem lesz elég.

De ez nem kell mindig könnyű, így egy jobb lehetőség, hogy több lámpa.

De abban az esetben a hagyományos izzók hatalomra mindegyikük lesz, hogy a vezető, vagy elvégzi a leágazó csatlakozódoboz.

De ha telepíti a csillár, amelyek tervezése magában foglalja a telepítést több fények, a kapcsolat bonyolultsága megegyezik egy vagy több izzók.

De ez is be kell nyújtani minden megvilágítás szereplő elemek a szerkezet, és egy vezeték.

És mindez azért, mert a vezetékek be elágazás a bejáratnál, hogy a csillár, nem a csatlakozó doboz.

És nem kedvezményes esztétikai oldalon a kérdés. Lonely lógó mennyezeti lámpa néz unalmas, vagy foglalkozik szép csillár.

Hogy jó világítás a szobában egy csodálatos kombinációja a lámpatest belső, nem elég megvenni a megfelelő csillár, azt még ki kell akasztani, és csatlakoztassa megfelelően.

Ezért további vizsgálni, hogyan kell elvégezni kapcsolatot csillárok helyesen.

Mit kell figyelembe venni, munka előtt?

Azonnal azonosított számos kulcsfontosságú pontokat kell figyelembe venni:

• A design csillárok (Ezeket általában osztva közöttük szarvak - elemek végén, amelyek behelyezett patron izzók Mint a fentiekben leírtuk, a felosztás a takarmányozási ágak lámpákhoz készült bemeneténél a csillár és szarv lehet tekinteni, ezek az ágak tervezése által csillárok vannak bezrozhkovymi.,. két-, három-, négy- és pyatirozhkovymi);

Használt kapcsoló (attól függ, hogy a csatlakozási módot. Ha például egy nyomógombos kapcsoló, és amikor a lámpa kigyullad az összes lámpát csillár, ez egy kapcsolási rajz, de a használata két vagy három kulcsos kapcsoló, minden gomb, amely felelős egy adott csoport lámpák használata szükséges egy másik csatlakozási módszer);

A jelenléte kiegészítő berendezések tervezése lámpák (ventilátor egység vagy a távirányító bizonyos kiigazításokat a csatlakozás ábrát);

Funkciók a készülék elektromos ház (régi épületek általánosan használt kábelezéssel és a számos új vagy felújított élt három).

És mégis - ez az egyik dolog, egyszerűen távolítsa el a régi világítótestet és helyette kapcsolódni egy új, és egészen más -, hogy hozzon létre egy teljes sor a fényerő, beleértve a helyszíni huzalozást a kapcsolószekrény telepítési kapcsolók, csatlakozódoboz és a világítást, majd egyesíti őket egyetlen hálózaton.

Ásni a jellemzői egy önálló hatalmi ág szóló csillárok nem, mert az jobban érdekli csak, hogyan kell csatlakoztatni a világító elemek, bár pár dolgot a vezetékeket fogja érinteni.

HASZNOS INFORMÁCIÓK

Azonnal rámutatni néhány jellemzője, amely segíthet:

• megszakító tartott csak fázisú vonal és a nullavezető és a földelés (ha van) közvetlenül a fogyasztónak;
• Minden ág a kimenet a kapcsolót, hogy a feszültség alatt lévő vezeték (osztással történik a kapcsolót az egygombos kapcsoló kimenetén fázisvezető, a dvuhklavishnogo -. Két, három gombos - három). Ez befolyásolja a használt vezeték vezet a kapcsoló;
• A sorkapocs csillárok megtalálható jelölés a következtetést, hogy megkönnyíti a kapcsolatot (jelölt «L» jelzi, hogy a kimeneti fázis „N” - nulla, „PE” - föld).

Most, ahogy a csillár csatlakozni a kapcsolót.

Tegyük fel, hogy a vonal készül előre, a kapcsoló a helyén, kiállnak a mennyezetre 2 vagy 3 vezetékek (és harmadik vezetéket - „földet).

Általában a csatlakozási módszer a legegyszerűbb - „egy kapcsoló gomb - 1 világítótestet.”

Ha a csillár - bezrozhkovaya (1 lámpa) egy módja annak, hogy csatlakozni általában nem térnek el a táplálását egy egyszerű villanykörte.

Egy gombos kapcsolók - csillár 1

A munka megkezdése előtt meg kell határoznia, ahol a drót. Nos, ha a modern vezetékeket szín különbség az élet. csak a „föld” érdekli a kezdeti szakaszban.

Ha a villanyszerelő nem elrontani semmit, a földkábelt lesz sárga-zöld köpeny.

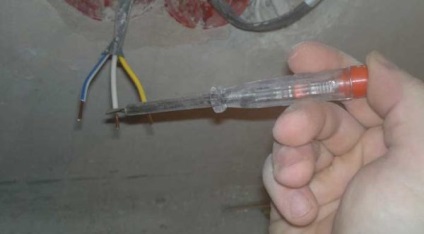

De a fázis és a nulla szükséges megérteni a saját és az, hogy csak kell egy csavarhúzó mutató, de be kell tartania minden óvintézkedést, mert az ellenőrzés történt a vezetékeket, ami stressz alatt.

Ezért, mielőtt olyan feszültséget, hogy biztos, hogy a végén a vezetékeket egymástól különböző irányokba, és ne érjenek egymáshoz.

És csak azután lehet alkalmazni a feszültség (is kell fordítani a kapcsolót „ON” állásba).

Miután érintés hegyét a kijelző csavarhúzó minden hozzászólásokat, kivilágított ellenőrző lámpa a kapcsolatot jelzi, hogy véna - fázis, ezért a második - egy nulla.

Ha három vezetékek a kimenetre, és nem világos, hogy ezek közül melyik nulla, és a „föld” határozza meg, akkor egy jelzőfény (normál lámpa 220 át a patront, csatolja a két vezetékes). Miután felfedi fázist mutató csavarhúzóval.

Egy további csatlakoztassa a villanykörte a fázisvezető és az egyik a másik kettő.

Ha a lámpa világít, miután a feszültséget, a második huzal nulla (ha nem égett -, hogy ellenőrizzék, aki csatlakozik a „föld”). A hitelesség kell végezni, hogy a csere.

Meghatározása után, ahol néhány élt csak meg kell csatlakoztatni azokat a megfelelő az érintkezők blokk csillárok, majd rögzítse a mennyezeten horog. Általában minden egyszerű.

Kapcsolási rajz csillárok két következtetés adódik a következő:

Ha a program - három vezetékes, a kapcsolat létrejön a következőképpen:

Most tegyük fel, hogy a csillár - dvuhrozhkovaya és csatlakoztassa kell egy kapcsoló gomb.

Minden kürt - egy ágat, és akkor kell menni két vezetéket (fázis és nulla), a „föld” van kötve a szervezetben, így nem megy az ágakat.

Tegyük fel, hogy minden egyes tölcsér kék és barna vezetékeket.

Ahhoz, hogy csatlakoztassa a csillár kell osztani huzal kúpok szín és csavarja őket együtt (eltekintve kék barna).

Ezután csatlakoztassa a vezetéket, és nem számít, milyen színű vezetékek a fázis és a nulla.

Például, kanyargó a barna vezetéket át a csatlakozót egy fázisvezeték és kék - nulla.

És akkor nem elszigetelni, és ellenőrizze a teljesítményt. Itt jegyezzük meg, hogy ez a beállítás, mivel nem volt izzók a csillár, amikor a fény lesznek egyáltalán.

Gyakran úgy, hogy a harmadik konduktív vagy vezetékek a csillár - egyszer (a megvilágító eszköz vagy ellátási vonal „föld” nem áll rendelkezésre).

Abban az esetben, csillár, ez a következtetés egyszerűen figyelmen kívül hagyja (a teljesítmény ez nem lesz hatással), de a földelő vezeték vezetékeket kell szigetelni.

Összességében - ez egy közös kapcsolódási módszer csillár, és ez azonos minden, de vannak árnyalatok, amelyek az alábbiak.

Egy drótot kapcsolatokat. Ezt fel lehet használni, mint egy sorkapocs, és a szokásos csavar majd szigetelt védőfedőknek.

Az egyes kötési módszernek vannak előnyei és hátrányai.

Terminálok sokkal kényelmesebb a telepítéshez, de nem mindig van lehetőség, hogy telepítse.

Zátonyrafutás több kompakt méretű, de a minőség nem mindig lehetséges, hogy csavarja a vezetékeket.

DVUHKLAVISHNY KAPCSOLÓ - csillár

Most, hogy hogyan lehet a kapcsolat a csillárok dvuhklavishnomu váltani.

Mivel a lámpák számának és osztás csoportok nagyon eltérő lehet, mi több lehetőség:

• „Switch - csillár két lámpa.” Mint már említettük, hogy ebben a fázisban a kapcsoló van osztva két sor nyitott áramkör, amely a legfontosabb, a mennyezet kell menni 3-4 magot (kétfázisú, nulla és „föld”). Feltételezzük, hogy minden kulcs fogja táplálni a lámpát. Hogy csatlakoztassa az összes először meg kell meghatározni, ahol a fázis és a nulla terminálok. Vegyük a vezetékeket az egyes szarvak szét a két azonos színű (például kék), a göndör és összekapcsoljuk nulla kimeneti távvezeték. Továbbra is foglalkozni a barna vezeték csillárok. Mindegyikük külön-külön kell csatlakoztatni egy fázis Okábelezés. Összesen vegyületet kell a három - fázisú két (barna vezetékek) és egy null (iker kék);

"Switch - trehrozhkovaya csillár." Jellemző e rendszer csökken csak a megfelelő szétválasztása vezetékek. Mivel lámpák - három és csak két gomb (és ezáltal a fázisvezetôk - kettő), majd az egyikük lesz hajtott egyszerre két izzók csillár. Ennek eredményeképpen megkapjuk ugyanazt a három vegyület. Kezdeni, csatlakoztassa nulla. Ehhez válassza ki az egyes kürt és egy vezeték az azonos színű (kék), csavarja őket össze, és csatlakozik a nullavezető. Továbbra is három barna vezetékeket. Ketten van csavarva, és csatlakozik egy Fázisvezetők, és a harmadik - a második fázisban;

"Switch - 4-, 5-, 6-rozhovaya csillogás." Itt a bekötési rajz, ugyanaz, mint fent, vagyis a teljes kapcsolatok száma lesz három. Mint korábban, csavarja a vezetékeket az azonos színű (kék) egyetlen csavar és kombinálni a nulla vezető (itt helyénvalóbb csavar, nem sorkapocs). A fennmaradó vezetékek vannak osztva két részre (például, 4-szentjánoskenyér csillár lehet osztani őket úgy, hogy amikor az egységes kulcs világít két izzók, párhuzamosan elhelyezett). Mi csavart, és csatlakozik egy Fázisvezetők az egyes felét a vezetékek. Tehát ez a másik része a vezetéket.

Egy kapcsoló - TÖBB Csillárok

Most nézd meg, hogyan kell csatlakozni egy kapcsoló több csillárok. Itt meg kell vizsgálni és jellemzői a távvezeték.

Például, hogy az egy gomb, ami szállítható mindössze három csillárok.

Scheme világítás kapcsoló Ezzel összhangban a következő: a pajzs a doboztól és fázis nulla.

Ez vezet a fázisvezetőit a kapcsolót, majd visszatér.

Ennek eredményeként már nulla a dobozban, és a fázis (az benne van a megszakító), amely csatlakozhat a vezetékeket, ami a fogyasztó számára.

Ezért csatlakozni csak három csillárok, hogy ez a kapcsoló, ahhoz, hogy dobjon egy közös vonal, és végezze el a sávot a fázis és a nulla vezető lámpatestek.

Sőt, a kapcsolat az egyes csillár egy közös vonal, hogy jobban elosztó dobozok (ők emellett kell telepíteni). És akkor az nagyon csillár ossza el a szarvak (ágak).

Csillárok csatlakozó kiegészítő

Most mintegy összekötő csillárok, amely szerelt ventilátor. Semmi sverhosobennogo csatlakoztatni a világító eszköz nem igényel, mint egy rajongó - ugyanaz a felhasználó, mint a normál fény (azaz a kör megegyezik a dvuhrozhkovoy csillárok).

Csatlakoztassa a dvuhklavishnomu kell váltani, hogy képes legyen a fény, ha szükséges, vagy kapcsolja ki a ventilátort.

Továbbá, ha csatlakoztatja a csillár kell olvasni az utasításokat, amelyeket el kell tüntetni, amely a vezető drótok a ventilátor mosási fázisban, és mi - nulla, és ezt az információt, amikor csatlakoztatja.

Ugyanez vonatkozik a csillárok, amely el van látva egy távirányító a távoli.

Belül egy ilyen eszköz lenne egy külön végrehajtási egység egy vezérlő, amely fogadja a jeleket a távirányító.

Tehát, ez az egység igényel tápegységet és azt végzik ugyanazon elven működik, mint az izzó.

De csillár LED lámpák, világító elemek hajtott egy 12V-os egyenáramú hálózat. És ez a kialakítás a világító eszköz jelen transzformátor, amelyek fázis és neutrális csatlakozók.

Csatlakoztassa ezt csillár olyan egyszerű, mint a hagyományos izzó.

Néha szükség van telepíteni egy kombinált kapcsoló teljesítmény csillárok, kombinálva az aljzatba.

És itt az összes funkció rejlik összekötő megszakító is, és nem a lámpatest.

Mivel ott van a csatlakozó, annak érdekében, hogy a funkció, az szükséges, hogy azt alkalmazni mind a fázis és a nulla.

És ha átvált a normál fázisú végezték csak élt, együtt kell majd határozni, és a nulla vezetőt. Bekötése a megszakító az alábbiakban mutatjuk be.

Vannak esetek, amikor kiálló felső határ a tápegység kábelezés nem elegendő ahhoz, hogy csatlakoztassa a csillár. Ebben az esetben, akkor egyszerűen növelni.

Ehhez, akkor lehet, hogy két darab rézdrót keresztmetszete legalább 1,5 mm. sq. és csatlakoztassa a terminálok útján kanyargós vonalak. Ezután a csomópont kell minőségileg szigetelni.

BIZTONSÁGI

Tedd kapcsolatok csillárok, ne feledkezzünk meg a biztonságot. Minden munkát kell végezni csak a feszültségmentes vezetékek. És csak le a vonalat a kapcsoló nem elég, meg kell-e kapcsolva a kapcsolószekrény.

Nagyon óvatosan, hogy kapcsolódnak az elosztó vezetékek csatlakoztatása előtt.

Ha az utasítások ajánlások csatlakoztatására, mindenképpen vigyék.

Minden kapcsolat legyen jó minőségű. Ha ön használ sorkapocs, meg kell jól húzza meg a bilincsek, és abban az esetben a nézőknek, húzza vezetékek szüksége fogó. Minden nyitott hézagok megkövetelik a magas minőségű szigetelés.

Magatartási ellenőrzések hatékonyságának van szükség, csak elkülönítése után minden kapcsolatot.
