Nézzük a laptop Dell Latitude D500 és cserélni az alaplapot.
figyelmeztetés
használt szerszámok
PH1 Phillips csavarhúzó
2 mm-es lapos csavarhúzó
Tehát folytassa a szétszerelés. Mielőtt elkezdené szétszerelése, állítsa le a laptop, és vegye ki az akkumulátort.
Feszítse egyik szélétől a panel a billentyűzet felett egy kis csavarhúzó segítségével. Távolítsuk el a panel a billentyűzet felett.
Távolítsuk el a két csavart az alaplap.
Húzza ki a billentyűzet szalagkábelt az alaplap.

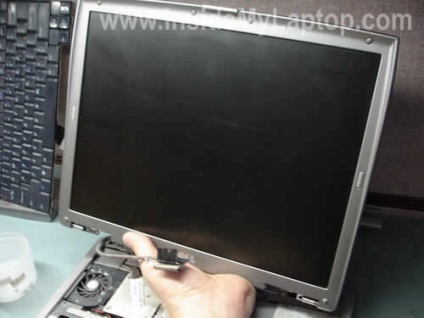

Óvatosan távolítsa el a monitor modult. Ahhoz, hogy cserélje ki a képernyőn, távolítsa el a kijelző panel opcionális. Lehetőség van helyettesíteni szétszerelése nélkül a laptop egymástól.
Vegye ki a csavart rögzítő CD / DVD meghajtó, és távolítsa el a meghajtót a laptop.
Vegye ki a két memóriamodul.
Húzza ki a két antenna kábelt a csatlakozókat a vezeték nélküli hálózati kártya, és távolítsa el a kártyát, ugyanúgy, mint a memóriamodulokat - hajlítsa szét kilincsek mindkét oldalán a hálózati kártyát, és amikor kiugrik, fogja meg a széleinél, és csúsztassa ki
Távolítsuk el a csavart, amely a merevlemez-meghajtó modul, és távolítsa el a modult egy laptop.
Távolítsuk el az összes csavart a számítógép alján.
Távolítsuk el három csavart a felső ház.
Húzza ki a touchpad szalagkábel az alaplap.

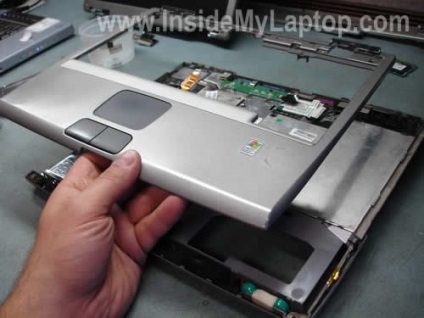

Hook, és távolítsa el a felső része a ház az ábrán látható módon.
Így eltávolítjuk a felső testrész.
Vegye ki a két csavart az alaplap modul.
Most el kell távolítani az alaplap modul, amint azt az alábbi ábra mutatja.
Ez lesz könnyebb eltávolítani alaplap modul, ha először távolítsa el a tetőt a nem felejtő memória elemtartó (CMOS) / IC óra.
Szóval eltávolítjuk az alaplap modul.
Lazítsa meg a csavarokat 4 rögzítéséről a radiátor a hűtőrendszer processzor.
Távolítsuk el a radiátor. Ebben az esetben a radiátor eltömődött porral, és meg kell tisztítani.
Most megteheti a CPU. Oldja fel a CPU foglalat elforgatásával a rögzítő csavart a nyitott helyzetbe. Óvatosan távolítsa el a processzort, és állítsa be a csatlakozó az új alaplap. Ne felejtsük el, hogy zárja le a csatlakozó telepítése után a processzor, vagy a laptop nem tartalmazza!
Keresse Sales alaplap csere része lehet számot a régi alaplap. Jelezte matricán ragasztott körül nyílások memóriamodulokat. A második csoport a számok / betűk hosszú szám - ez az a rész számát.
Szétszerelés befejeződött. Szerelés fordított sorrendben.
