Hogy ez a csere az elektromos vezetékek a Hruscsov elektik v dome
Régi kapcsolási rajzot a Hruscsov nem képes együttműködni modern terhelés. Igen, és az akkumulátor élettartamát sok esetben már lejárt. Ezért egy teljes csere a javítás során a lakás az egyetlen helyes döntés.
És követi a tanácsot, meg lehet változtatni, minden gond nélkül, anélkül szakemberek bevonásával. És nagyon fontos, a bejegyzés megfelelnek minden szükséges szabályozások és szabványok, és nem okoz tüzet.
Kiszámítása és kiválasztása tápkábelek rendszerek lakások
Mielőtt megváltoztatja a vezetékek a Hruscsov, meg kell végezni legalább egy durva becslés. Ez lehetővé teszi, hogy válassza ki a huzal keresztmetszete, a szükséges számú és értékelése megszakítók, és természetesen, a tápegységét lakásunkat.
vezetékek számítása
Annak érdekében, hogy pontosan kiszámítani a névleges teljesítménye a hálózati lakások, szükség van egy részletes tervet az összes lehetséges készülékek. Meg kell figyelembe venni a nem csak a névleges kapacitás, hanem a helyét, valamint a csatlakozási módot.
- Először is, meg kell osztani az összes eszköz a lakásban a nagy teljesítményű, névleges teljesítmény nagyobb vagy egyenlő, mint 2 kW, és a gyenge, illetve kevesebb, mint 2 kW. A nagy teljesítményű eszközök jobb, hogy külön tápegység csoport saját megszakító elosztóban.
- Most kell számítani a teljes teljesítménye alacsony fogyasztású eszközöket. A számítást kell elvégezni alapján a feltételek nem kedvezőek. Azaz, ebben az esetben figyelembe kell venni a legtöbb működő eszközök egyszerre.
Érdemes megjegyezni! Hogy ebben az esetben nem szabad elfeledkeznünk arról az elemi logika törvényei, és nem szükséges azt feltételezni, hogy az összes készülék működik egyidejűleg. Ezért a számítást kell végezni, amely a valós helyzetet, mint lehetséges.
- Most kiszámítása a névleges kapacitása elektromos hálózatra, azt kell átalakítani, hogy a névleges áram. Ehhez használja a következő képletet: I = P / (U × cosa), ahol - a névleges áram, P - a névleges teljesítmény, U - névleges feszültség és cosa - teljesítménytényező. De a mi esetünkben cosa közel egyenlő eggyel, ezért figyelmen kívül hagyja őket, és ezáltal további mozgásteret a drót.
- Ennek eredményeként, kapjuk az alábbi képlet szerint: I = P / U
Ennek alapján, tudva, hogy a hálózati feszültség 220V, ki tudjuk számítani a névleges áramerősséget. Fürdőzés után egy egyszerű számítás, azt találjuk, hogy a készüléket kapacitású 1000W fogyaszt jelenlegi 4,55A.
Hogy tovább egyszerűsíti a számítás és így további biztonságot a kábelezés elfogadni ezt az értéket az 5A.
- Bármilyen vezetékek a Hruscsov és a rendszer annak bélés nagymértékben függ, hogy milyen típusú vezetéket. Végtére is, ez nem titok, hogy a réz vezetékek nagyobb kapacitást és kisebb alumínium vezetékek. Ezért a kiválasztott vezeték keresztmetszete kell szerint végezzük az alábbi táblázat.
Válassza tápegység áramkör lakások
Most, a bekötési van kiválasztva hruschevke. Ez úgy történik alapján p.7.1.18 PUE (Elektromos szerelés szabályzat), amely kimondja, hogy minden védelmi eszközök lakóterületeken ne legyen több, mint a 25A. Ez az elem lesz a kiindulási pont minden további kiválasztási.
- Tehát, ha a hatalom minden elektromos készülékek a lakásban nem haladja meg a 25A, akkor kapcsolja a lakás egy gép segítségével rézdrót 2,5 mm 2 vagy alumínium vezető keresztmetszete 4 mm 2. De még a modern, egy hálószobás apartmanok nem valószínű .
- Jellemzően a névleges áram a hálózati több mint 25A. Ezért ebben az esetben azt kell osztani az élelmiszer-csoport. A kapacitás mindegyikük nem haladhatja meg a megadott áram. Ezt általában közös csoportok által a hálózati csatlakozót és világítás. De lehetséges, hogy osztja a csoport szoba, vagy bármely más kívánt módon. A lényeg, hogy nem „terjed” az azonos csoportba tartozó különböző részein a lakás, vagy a folyamat a kizsákmányolás nem lehet probléma.
Érdemes megjegyezni! Mi a takarmány a világítási csoportok általánosan használt megszakító névleges 16A. Így szerint a SAE p.6.2.3, mindegyik világítási csoport kell tartalmaznia nem több, mint 20 kapcsolat. Egy kapcsolat - egy lámpa vagy egy mnogolampovaya csillár. Ugyanez a szabály vonatkozik a rozetta, vagy vegyes csoportok.
- Azt is érdemes megjegyezni, az erős készülékek, hogy kizárt a szakaszában a számítás. Számukra a legjobb módja, hogy megszervezzék hajtott egy külön megszakítót. És amennyire csak lehetséges, hogy jobb legyen anélkül, hogy további piacok. Huzal és értékelése megszakító ebben az esetben kerülnek kiválasztásra nominális paramétereinek szerinti szerkezet ugyanazon elvek, mint, hogy az egyes csoportok.
- Ha azt tervezi, hogy telepítse a konnektorba a fürdőszobában, akkor ez a csoport külön kell megvizsgálni. Miután az összes, szerinti p.7.1.37 SAE aljzat a fürdőszobában beállítása csak a RCD (hibaáram). Ebben az esetben a vezető tájékoztatta a csoportot a socket a fürdőszobában közé aljzatok a konyhába, ahol a védelem a RCD lesz a legfontosabb. Bár konyhák PUE nem ír elő ilyen követelményeket.
- Attól függően, hogy az összeg és kvadratúra elektromos kapcsolási rajz tégla hruschevke tartalmazhat kettő és hat csoportban. Ezen csoportok mindegyike jobb aláírására és a világítás aljzatból, és vizuálisan különálló csoport.
Vezetékek a Hruscsov
Közvetlen bekötés lehet tenni a saját kezét. Miután ismerve az összes szükséges paramétert vezetékek és a csoportok száma, ez nem túl nehéz.
A lényeg, hogy válassza ki a megfelelő módja, hogy szóló vezetékek. Ez lehet egy módja annak, hogy nyílt és rejtett.
Bekötése nyitott módon
- Pontja szerint 2.1.4 A SAE, nyitott vezetékek hívják villany, megfelelően közvetlenül az elemek épületszerkezetek. Ez magában foglalja a vezetékek a lambéria és különleges elektromos szegélyléc.
Az előnyök a nyitott vezetékek lehetnek:
- Lehet telepíteni a már felújított szobákban. A telepítés után a csatornák számára szóló, a huzal nem jelenti a nagy mennyiségű por és a munka megsemmisítése épületszerkezetek.
- A magas fokú karbantarthatóság. Miután a vezeték, meghatározott dobozok, nagyon könnyen elérhető és a hiba esetén, akkor könnyen kap, vagy cserélje ki.
- Mivel nincs szükség dolgozni shtroblenie falra szerelhető süllyesztett sebesség elég magas. Ezért a kis méretű lakások minden munkát lehet végezni csak egy nap.

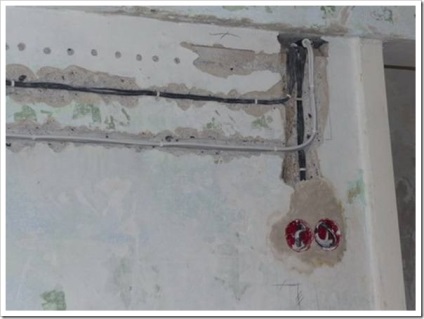

Bekötése rejtett módon
Úgynevezett rejtett kábelezés kábelezés szendvics közvetlenül a szerkezeti elemek. Ez magában foglalja a vezetékek, alá fektették az esztrich, az üregekben épületszerkezetek alatt egy álmennyezet.
Az előnyök közé flush:
- Köszönhetően a eltitkolása a kíváncsiskodó szemek, ez a módszer sokkal vonzóbb megjelenésű. Azonban ő nem veszi, és így kevés helyet Hruscsov.
- Az áramkör a tégla Hruscsov nem jár a használata kiegészítő dobozok szóló vezetékek. Ezért az anyagok árának jelentősen csökken.
- Banki megállapított rejtett módon magasabb csúcskapacitásuk paramétereket. Miután tégla vagy cement habarcs magas hővezető, ellentétben a levegő. Ez lehetővé teszi a jobb hőt adnak át a vezetéket, és csökkenti annak valószínűségét, kiégés.
- Tűzbiztonsági követelmények rejtett vezetékek kevésbé merev és nincs súlykorlátozás felhasználásra.
A helyes számítás és szerelési garantálom szünetmentes tápegység és megszünteti a tűzveszély következtében rövidzárlat.
