Hegesztési megtévesztő gyakorlatok
Működés alacsony feszültség a hálózati tápellátás
Ez a funkció a készülék, mind a hazai villamos rendszerek - minden bizonnyal fontos. Ha az inverter nem tud megbirkózni a lehívás a hálózat 190V - penny kerül. A munka a garázsban vagy az országban, olyan helyeken, ahol a hálózat nem dicsekedhet stabilitás - lenne egyszerűen lehetetlen. Még ha a kilépő stabil 220V, akkor használja a hosszabbítók 30, 50 vagy 100 méter - a süllyedés még nem lehet elkerülni.
Megtévesztés, mint abban az esetben további funkciók, félelmet gyártók elveszítik a versenyt. Ha az összes technológiai gyártók ígéretet, hogy az inverter működik, 160 V a konnektorba, akkor miért nem azt mondják, hogy a „Oak” nem működik, és a 120, anélkül, hogy elveszítené a varrás.
A másik véglet - ígéri eladók hegesztő berendezés, amely a 100-110V hálózati gépbe lenne ugyanazt az eredményt adja, hegesztés, és a névleges feszültségen. Ez biztosan nem igaz. gép hegesztő áram arányában csökken a feszültség. A kérdés csak az bármilyen feszültség az aljzatban hegesztés minőségét, ha ezzel elektróda átmérő elfogadhatatlanná válik. Egyes járművek esetén ez 180 V, mások 160 B.
Ismét a munka hálózati feszültségű 220 V ideális garancia fixáló széleit a varrat, a stressz csökkentése - abnormális helyzetet, és elvárják a magas minőségű varrat ilyen körülmények között lehetetlen.
Limiteket a hegesztő áram
Ez a funkció lehetővé teszi, hogy megértsék, hogyan kell megbirkózni a hegesztőgép munka különböző átmérőjű elektródák. Minél vékonyabb a hegesztési varrat, a kisebb legyen a hegesztőáram, és ennek megfelelően, az átmérője a kiválasztott elektród. Tekintettel arra, hogy a legkisebb átmérőjű elektródák a nyílt piacon 1,6 mm, a jelenlegi számukra, hogy a régióban 40-50A. Foglalkozó nagy vastagságú munkadarabok, áram, ezzel szemben magasnak kell lennie, mint 4mm elektróda - 140-200A.
Emlékeztetni kell arra, hogy a hegesztő áram kiválasztva átmérőjétől függően az elektróda. A közelítő számítási képlet használható:
Az értékek a koefficiens k - megtalálható a táblázatban:
A multiplicitás hegesztőáram kiszámítása úgy a maximális hegesztőáram minimális.
ez az arány legalább 2 a legegyszerűbb MMA háztartási készülékek számára szakmai felszerelések, valamint ipari berendezések - 3-8.
Csalás ebben az esetben lehet csökkenteni, hogy eltúlozzák a beállítási tartomány. Ha a gép egy aktuális 80 és 120A - működnek elektródák vékonyabb, mint 2,5 mm, és a vastagsága 4 - nehéz lesz.
A stabilitás és a stabilitás a hegesztési folyamat
Szerető, aki szembesül hegesztés először, azt gondolva, hogy ha egyszer az elektróda „szikra” - így a készülék működik. Ez nem igaz. Ha a készülék meggyullad az ív, ez nem jelenti azt, hogy a folyamat fixáló szélei a hegesztési varrat úgy megy, ahogy kellene.
Előfordul, hogy az egység termel még bejelentett aktuális jellemzőit és hegesztés még nem. És itt meg kell figyelni, hogy egy másik fontos pont - a rendszer stabilitását, „Power-Arc Source”. Annak érdekében, hogy a hegesztési folyamat stabil volt alábbi feltételeknek kell teljesülnie:
U (feszültség) = U sugárforrás
I (áram) = I sugárforrás.

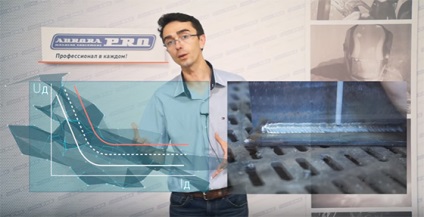

Grafikusan, Ezek az egyenletek által meghatározott metszéspontja a statikus voltamper jellemzőit az ív (az ív házasságszerző), valamint a statikus jellemzői a külső tápegység (külső tápegység jellemző).
Mindezen áram-feszültség jellemzőit és a házasságközvetítő a laikusok számára - egy sötét erdőben. Tehát bűnözők fogja használni szégyentelenül. Például két azonos című készülék aktuális jellemzők: EWM PICO 162 és a már híres „Oak”. Tegyük fel, hogy mindkét eszköz adni az igényelt névleges árama 150A, a PICO hegesztő - csak egy dal. A készülék nem főzzük és suttog. Míg a tulajdonosa „Dubai” - a probléma ... sok szóróív nem stabil, és eltörik, ez éget lyukat a munkadarabot. Mi lehet a baj? Igen, csak a formája egy külső forrás jellemzőit. Tehát szedd össze magad, és próbálja megérteni a részleteket, amelyek a későbbiekben még kitérünk:
Matchmaker ív a viszonyt ábrázolja a ívfeszültség a jelenlegi, azaz a U ív = ʄ (I ív) (ívfeszültség - függvénye az ív áram).
mert Arc egy nemlineáris áramköri elem, a kerítő, és az ív lesz egy görbült jellege és áll 3-jellemző régiókban: a hulló, kemény és növekszik.
Különböző módszerek hegesztőívhez házasságszerző végre csak bizonyos területeken. MMA hegesztés esik, és nehéz:

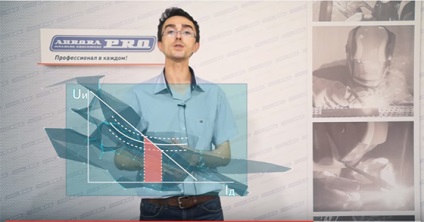

Házasságszerző ív helyzetét hosszától függ az ív
Eltávolítása a elektródot a munkadarab meghosszabbítja az ívfeszültség a hegesztő így növekszik (L1), az elektróda a felszínhez közelebb az ív csökken, és vele együtt, és a feszültségesés (L3).
Külső erő jellemző
Külső tápfeszültség jellegzetes függés a külső terminálok a jelenlegi, azaz U forrás = ʄ (I ív). (A feszültség a külső terminálok a forrás függvénye ív áram)
Külső tartozó jellemző lehet (1) egy merev (2), vagy növekvő (3).

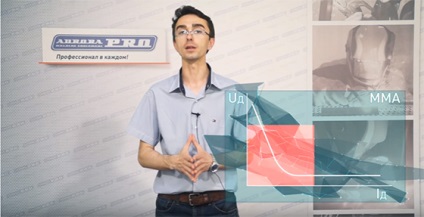

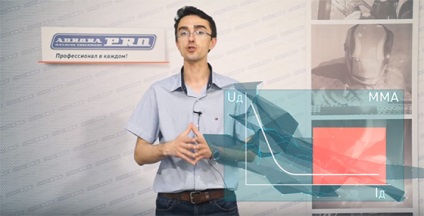

Minden üzemmód hegesztés, annak érdekében, hogy a stabilitás a folyamat - igényel tápegység egy adott külső jellemző. MMA hegesztő áramforrás általában kell egy meredeken zuhanó vagy hajló külső jellemző:
A hegesztő nem tudja tartani az ívhossz állandó. Az ív hossza hegesztés során növekszik, illetve csökken, a változó és aktuális. Amikor lelógó jellemző változást az ív hosszát kíséri kisebb módosításokkal a hegesztési áram. Ez azt jelenti, hogy a méret a hegfürdő és geometriai paramétereinek együttes állandó marad. A meredekebb csökkenés jellemzőit generált külső áramforrást - minél kisebb a változás a jelenlegi. Ívhegesztő meghosszabbíthatja félelem nélkül a törés vagy rövidített félelem nélkül égnek a munkadarabot.

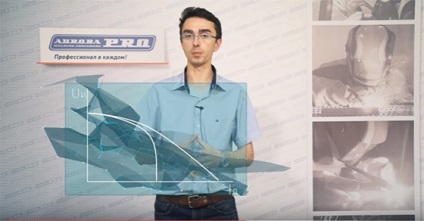

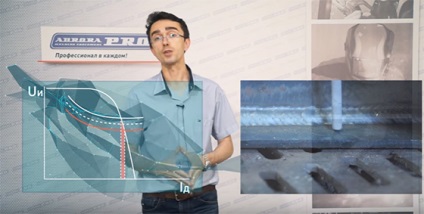

Nézzük meg lekonyuló jellegzetes részletesebben, hogy miért fontos ez a grafikus formában adják, és minél több terhes csalás? Tegyük fel, hogy ezúttal egy hegesztőgép egy üreges lógó jellemző, amely egyébként gyakran bűnösnek a költségvetés a hegesztő berendezések gyártói. Egyes gyártók a törekvés nagy áramok, ahelyett, hogy a névleges hegesztőáram pont zárlati áram. A fejlesztés egy olcsó eszköz mérnökök nem bölcs, és hozzon létre egy forrás, mint egy idegen funkció:
Rövidzárlati áram van, például 200A, amely gátlástalan kereskedők nevezzük névleges hegesztőáram. Mivel azonban ez a grafikon mutatja az ív feszültség áram 200 A - nullával egyenlő, ezért a hegesztési folyamat lehetetlen. Normál olvadó fém élek, feszültség 200 amperes hatalom kell a régióban 28 (hol ezt az értéket, akkor beszélünk később, amikor beszélünk feltételes munkamennyiség), ezért a maximális hegesztő áram látható az inverter menetrend jelentősen alacsonyabb lesz, mint a gyártó által állított értékeket.
Mi mást is rossz ez a külső jellemző MMA gép?
Ha megváltoztatja a az ív hosszát - komolyan változtatni, és amelyet a jelenlegi rendszer. Mint látható, a szórási tartományt az aktuális, a csökkenő jellemzőit az üreges - nagyon nagy, és ezért nem kell beszélni a stabilitást a hegesztési folyamat: a gép egy sima CVC éget majd a fém, nem forraljuk alaposan meg attól függően, hogy az elektróda képest hegfürdő helyzetbe. Ugyanez mondható el, hogy a hegesztő bevont elektródával nem alkalmasak eszközök merev növekvő vagy külső jellemző. Ahhoz, hogy a stabilitás a hegesztési eljárás ilyen körülmények között lehetetlen lenne.

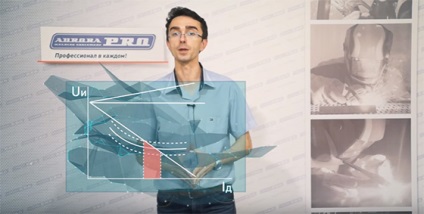

Abban az esetben, egy meredek dőlésű külső a tápegység áram-tartomány elhanyagolható, és ezért a fém ötvöző folyamat - sokkal stabilabb:
Ezért van az, MMA hegesztés Tehát alapvetően a meredeksége az őszi menetrend. A meredekebb - annál stabilabb a folyamatot.

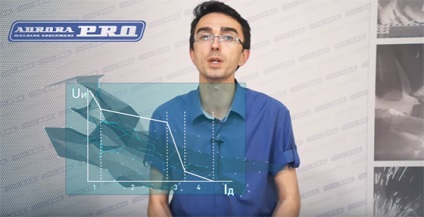

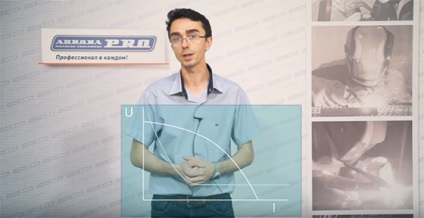

Modern tápegységek hegesztő MMA külső funkció lehet egyesítjük, és áll 4 szakaszok:
Ilyen jellemzőket biztosítja, hogy az inverter különleges követelményeket minden egyes szakaszában a hegesztési folyamat.
1. tétel - nagy etetés
Alakult egy speciális lánc áramkör feszültség és áram 10-50A 80-100V rövidzárlat, hogy biztosítsák a stabilitást a hegesztési folyamat működése közben kis áramok.

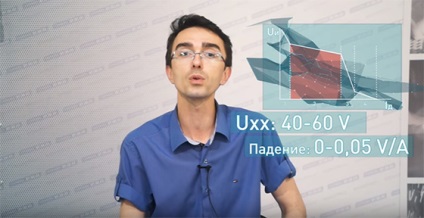

2 rész - kemény vagy finoman bemártás
Alakult hálózati áramkör nyitott áramkörű feszültségét 40-60V, 0-0,05 meredekség B / A.
A paraméterek kiválasztása a kompromisszum alapján:
- Követelmények hatékonyság (alacsonyabb, mint a nyitott áramköri feszültség, annál kevésbé költséges energiaforrás)
- Előállítása kielégítő hegesztési tulajdonságai: minél nagyobb a terhelés feszültség, annál nagyobb a megbízhatósága gyújtás és ív rugalmasságát.

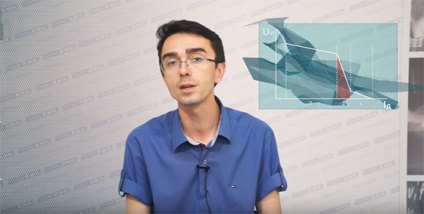

3 rész - meredek dőlésű (művelet)
Fenntartja stabil ívkisülés egy beállított érték hegesztő áram. A ferde része lehet változtatni tervezése a forrás - a meredekebb, mint a magasabb jelenlegi stabilitását, ha változik az ív hossza. Ez a forma alá rész, ahogy már említettük - behatolási mélysége biztosítja a konzisztenciát és rugalmasságát az ív.

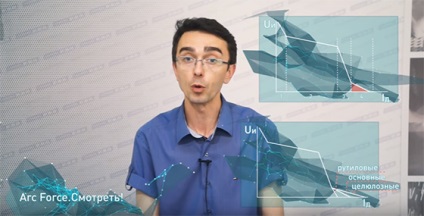

4. szakasz - erőltetése ív
Ebben a szegmensben a fent tárgyalt, ha foglalkozott Arc Force funkcióval. Egyes források utánégető beállítás, amely lehetővé teszi, hogy módosítsa az ív merevségét. Csökkentve a boost csökkenti spattering növekedés - lehetővé teszi, hogy növeli a behatolás mélysége és csökkenti annak lehetőségét, hogy ragadjon az elektródát.
