Házőrző kutya időzítő - túlhajtók each)

Nota bene Meg kell azonnal, hogy egy fontos pont: WDT függetlenül működik a CPU. Ezért a WDT is tovább működik, amikor a CPU lebeg!

• A program számláló módon több is lehet rögzíteni.

• Azonnal számláló értéke csökkenni kezd.

• Abban a pillanatban, amikor nullára csökken, akkor a vezérlő végzi bizonyos tevékenységek, mint például a számítógép újraindítását.

Konkrét megvalósítása WDT kissé eltérhet, hogy a fent leírt.
Például a számláló önmagában nem érhető közvetlenül módosíthatják programot. Ehelyett ez hozza meg egy értéket egy további nyilvántartás, amelynek tartalmát a vezérlő készülék mozgatja azonnal a számláló, és a számláló elkezd számlálni.

Abban az esetben, a hirdetést. regiszter, fel lehet használni, ami a közvetlen olvasás. Ebben az esetben, annak tartalmát folyamatosan összehasonlítjuk a tartalmát a vezérlőberendezés dop.registra. Ha az értékek megegyeznek, a CU elő a megfelelő intézkedéseket (reset).

A kontroll eszköz lehet sokkal több funkcióval, mint egy újraindítás a számláló eléri a nullát a rendszert. Lehet, például jel egy lejárati egy előre meghatározott időintervallumban a generációs egy megszakítás (SMI), vagy egy állapotának változása az egyes regiszterek bit.

Általában a konkrét végrehajtási WDT függ a képzelet a fejlesztő és feladatokat, amelyek célja, hogy megoldja.

Itt az ideje, hogy menjen a gyakorlatban.

Tekintsd meg az WDT, amely szerves része a chip IT8712F (Super I / O-val ITE cég). Ez a chip megtalálható rengeteg alaplap cégek, mint a Gigabyte, Elitegroup és mások. Ugyanakkor ez hiányzik szinte minden alaplap EPoX cég táblák.

Nota bene Emlékszem, hogy meghatározza, hogy milyen chip van telepítve egy adott alaplap lehet a hivatalos honlapján a MBM.
Keresse meg, melyik chip érdemes az alaplap, akkor még könnyebb. Kezdés SpeedFan (észlelni képes a chip), és látni fogja, valami hasonló a jelentés ablakában:

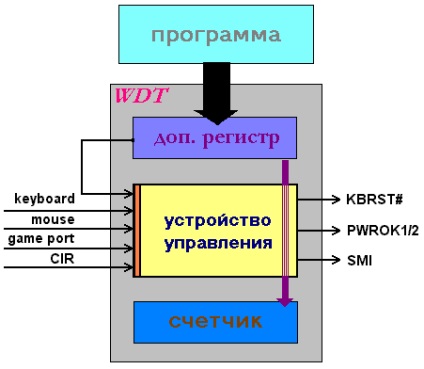

A Ezen elemek funkciója nyilvánvalóak lesznek a leírás az algoritmus WDT művelet:

- hogy egy jel révén Krst
- kiad egy jelet küldjenek PWROK1 / 2

Miután a konfigurációs regiszter megelőzheti vagy lehetővé teszik a két lehetőség. Jobb, ha nem, kérdezze meg, hogy pontosan mit jelent a lényeg az, hogy a választás az első közülük (Krst) lehetővé teszi, hogy indítsa újra a számítógépet.

-programot belép a további terül eltérő értéket 0;
-ha a felhasználó rákattint egy gombot a billentyűzeten;
-ha a felhasználó megmozdítja az egeret (ha az operációs rendszer telepítve van az egér driver);
-ha az adatok keresztül cseréltek Gameport;
-ha adatcsere infravörös (CIR)

Ha érdekli a lehetőségeket, amelyeket a watchdog timer, tudok ajánlani egy kis programot. lehetővé teszi, hogy ellenőrizzék a paramétereit a munkáját. Ajánlások a hasznosság ReadMe.RUS.txt fájlt.

PS: Mint írtam, a WDT van szinte minden modern chip IO (Superio). Azt történt bütykölni W83697HF, W83627 (T) HF / W83637HF a vinbonda. De ahhoz, hogy ezek a chipek WDT a számítógép újraindítására hozzám [még?] Nem sikerült. Nagyon valószínű, hogy egy ilyen funkció is megvalósítható egy kis alaplap revízió segítségével egy forrasztópáka.

PPS: Néhány megjegyzés a munkát a WDT IT8712F:

1) Meg kell jegyezni, hogy ez nem mindig pontosan meghatározott időtartam megfelel a tényleges. Például, ha az időzítőt beállítjuk 60 másodpercre, akkor működhet csak 80 másodperc. Ie van valami hiba. Ez a hiba lineárisan nő az időintervallum, úgy, hogy nem nehéz, hogy fontolja meg, ha szükséges.

2) Az egyéb cégek WDT, WDT chipek az ITE szempontjából Superio nem tükrözi a jelenlegi számláló értékét. Ezért van egy egyedülálló lehetőség, hogy megítélje az állam - regiszter WDT állapota Reg.

3) A referencia-programnak a COM-port a számítógép időzítő le van tiltva. Ok fordítás chipek Advanced üzemmódban a normális. Hogyan küzdjünk. Nem tudom. Könnyebb elviselni, vagy tiltsa kikötők
