Házi zár riasztó rendszerek, áramkör-autók - kézműves autók a kezüket
Ma már szinte minden autó fel van szerelve riasztóval. De nem mindig ilyen jelzés általában dolgozik, és hangok jönnek a parkoló autó riasztó, hanem a szokásos 40-50 másodpercig több mint 2 órán keresztül. Ismerős?
Ez különösen bosszantó, ha a gép közel van a különböző intézmények, mint például a templomok, kórházak, iskolák, vagy ha éjjel 2 órakor felébredek riasztó berendezés, amely áll mellette a domom.Chtoby megoldja ezt a problémát, meg kell, hogy a keze a műszer, amely blokkolja a riasztó. Egy ilyen eszköz lehet összeszerelni, és a kezüket a alábbi diagramon látható.
Minden autóriasztók dolgozni 3 különböző chastotah- 315MHz, 433,92 MHz, és 868,3MGts. Ez a zár célja, hogy rögzítse az összes ezeket a frekvenciákat. A fő előnye egy ilyen zár stabilitást. Közvetlenül azután, hogy a készülék bekapcsolása folyamatosan működik sokáig. az üzemi tartomány körülbelül 50-100 m.

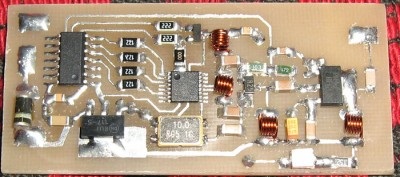

Lock össze a mikrokontroller pic16f676.
A főbb jellemzői a mikrokontroller:
Maximális frekvencia: 20MHz.
Flash memória: 1024 bájt.
SRAM: 16 bájt.
EEPROM-memória: 128 bájt.
RAM-memória: 64 bájt.
8 bites időzítő 1
16-bites időzítő: 1
Max ADC csatornák: 10bit, 8 csatorna.
Hardver PWM: nincs.
Üzemi hőmérséklet: -40 125 C.
Core feszültség: 2-5,5 V.
Tápfeszültség perifériák: 2-5,5 V.
A PIN-kód a mikrokontroller:
A blokkoló használtuk antennát, amelynek hossza körülbelül 17 cm.
Listája használt elektronikus alkatrészek.
A mikrokontroller PIC16F676 8 bites szám. 1
Chip TRC101, számítanak. 1
LM7805 lineáris szabályozót száma. 1
Bipoláris tranzisztor BC857, számítanak. 1
Bipoláris tranzisztor 2SC3356, számítanak. 1
Bipoláris tranzisztor BFG135, számítanak. 1
LED száma. 1
0,1 uF kondenzátor, col. 2
4.7 pF kondenzátor száma. 3
2.2 pF kondenzátor száma. 1
0,01 uF kondenzátor száma. 1
Kondenzátor 0,001 uF, col. 1
Kondenzátor 220 pF, col. 1
Ellenállás 2,2 ohm száma. 2
Ellenállás 1k count. 4
10k ellenállás számít. 1
Ellenállás 4K7 száma. 1
Ellenállás 560 Ohm száma. 1
Kvarc 10 MHz száma. 1
LED száma. 1
Az antenna számát. 1
Induktor száma. 4
