Házi pellet kazán saját kezűleg - a gyártás irányítási
Az összes melegvizes fűtési rendszerek éget különböző szilárd tüzelőanyagok, a legfejlettebb minősül egy pellet kazán. És nem csoda, mert a hatékonysága pellet elégetése nagyon magas, és az automatizálás mértéke a készülék lehetővé teszi, hogy ne zavarja a munkát hétig, csak hogy elég mennyiség garatot. De ezeket az előnyöket, és kapcsolja be a másik oldalon - egy tisztességes felszerelés költségét, amelyek nem csupán a fűtést, hanem az üzemanyagtartályt egy csiga. Azonban van egy lehetőség, hogy lesz büszke tulajdonosa egy ilyen high-tech egység, fizetett neki féláron. Úgy lesz, hogy egy pellet kazán saját kezűleg, a téma elemezzük ebben az anyagban.
Tervezése és üzemeltetése pelletkazánok
Felszerelni ilyen szilárd egyedül telepítést, akkor keményen kell dolgoznunk, és kezdjük megérteni, hogyan működik és mi áll. A szív a készülék egy pellet tüzelő berendezés, amely végrehajtja szinte az összes jelentős funkciója van kötve a kazán vezérlő eljáró csapata. Égő szánt égő pellet, kétféle típusa van:
A különbség a kettő között az alábbiak szerint. Visszavágás pellet égő egy tál (visszavágás), és kitölti az alján a csavar révén a tüzelőanyag és a levegő betáplált égési zóna révén a ventilátor oldalsó nyílásokkal a tál. A működés során a láng felfelé irányul üzenetre ezek figyelembe kell venni a tervezés a kazán.
Megjegyzés. Flare égető típusú leggyakrabban használt visszavágni, mivel az utóbbi esetben a probléma a kínálat gyenge minőségű pellet. Ahhoz, hogy összeállítsa a kazán saját kezűleg is előnyös, ha a hollandi tüzelő berendezés, az alábbiakban kifejtjük, hogy miért.
A jövőben, figyelembe vesszük a készülék működéséhez a fáklyát égő, mert célunk a design jobban illeszkedik. Így, az égetőkamra egy cső belsejében található a kazán és a külső része a égőtest tartalmaz egy adagoló csiga, és egy ventilátort a keringő levegő. A működése az elektromos gyújtás és karbantartása láng szerkezet tartalmaz továbbá egy vezérlő tábla, fotoszenzorként elem és az izzószál. A felső házrész üzemanyagellátó csőben.
A folyamat a következő: amikor a szabályozó parancsnak a csigát a kamrába, és egy kis mennyiségű pelletet leáll. Kapcsolt izzó elem és egyidejűleg a ventilátor, ami a tüzelőanyag tüzet. A kialakult egy stabil láng fényérzékelő érzékeli és értesíti a vezérlőegységet, és a készülék kikapcsol az izzót. További munka kezdődik a normál üzemmódban folytatódik az etetés csiga, és a ventilátor szivattyúk a szükséges levegő mennyiségét. A parancsot a vezérlő, hogy az égő csőbe öntünk a pelleteket szállítani a garatot a külső által a szállítócsiga.
Megjegyzés. Sok gyártó használja üzemanyagtartállyal szerelt közvetlenül felette a égőfejfúvókát, így magad pellet öntünk bele minden további nélkül szállítószalag.

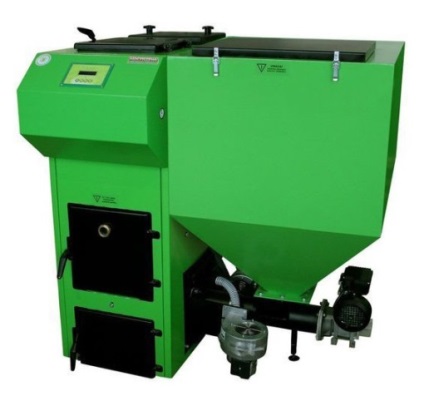

Most meg kell vizsgálni a készülék egészére pellet kazán. A design a ház egység jellemző minden szilárd létesítmények, akkor a belső kamra acél vagy öntöttvas, zárt egy külső burkolatot vízzel töltött, - egy vízköpeny. Szelekciójához, hőt a füstgázok szerkezet biztosítható kétféle hőcserélővel:
A vízcső hőcserélő hőt közeg átáramlik a csövek nyaldosták égéstermékek és át a hőt is. De egy ilyen eszköz ritkán találkoznak, szilárd tüzelésű kazánok, általában szemben: a füstgázok áthaladnak a csöveket feladja energiát égés vízköpeny, ez a tűz-csöves hőcserélőben. Ahhoz, hogy a kazán munkája eredményes legyen, a hőcserélők két - vagy három utas. Ez azt jelenti, hogy a füstgázok áthaladó lángcső, kétszer vagy háromszor, változó irányú hogy 2 vagy 3 fordulattal. Ez lehetővé teszi, hogy nekik a maximális hőmérséklet a víz kabátot, és a kimenet a kémény, hogy a hőmérséklet 150 ° C-on
A munkafolyamat következő: tüzelőanyag égő égési és felmelegíti a kamrafal, és azok, fűtött hűtőfolyadék. Másfelől, az égéstermékeket hatása alatt természetes huzatot ventilátor és a tûzön csövek is ad meleget a víz kabát, és kiadja a kéménybe. Égési intenzitását vezérli a jel egy hőmérséklet-érzékelő elmerül a hűtőfolyadékot a kilépő az egység. Ez a működési elve pellet kazán automatikusan szabályozza az égési folyamat és annak szükségességét, hogy növelje vagy csökkentse az üzemanyag-ellátás és a levegő az égő.
Ajánlások a termelés kazán
Az első dolog -, hogy válasszon a design a készülék. Itt az alábbi ajánlásokat: nem bonyolítja a munkájukat, és vegye fel a kazán egység szemszögéből. Egyszerű szavakkal, szükséges elkülöníteni azokat az elemeket, hogy lehet a többitől függetlenül, aki el kell sajátítania. Az utóbbiak közé tartozik a tüzelő berendezés automatikus tárcsázást.
Vannak mesterek hez csinálni, és az égő a kezüket, de ez meglehetősen bonyolult, lehetséges, hogy kiad egy csomó időt és energiát, és ennek eredményeként a működése és a fogyasztás pellet kazán kiszámíthatatlan lesz. Természetesen könnyebb vásárolni egy kész termék, és tedd be a házi gép, de a kérdés mindenki maga dönti el.
Hogy vegye fel a tervezés szempontjából meg kell, hogy ez általános. Azaz azt javasolják, hogy készítsen házi pellet kazán útján szokásos szilárd aggregátum, amely éghető fa és szén. Lényegében, a hőcserélő eljárások mindkét típusú fűtőtestek azonosak, és abban különbözik az üzemanyag égési eljárás ezek, az alábbiak szerint:
Tehát nyugodtan fogadja a hagyományos széntüzelésű kazán tervezés, a betöltőajtót helyett beágyazó az égő a szerelőlap. Ez adja a következő előnyökkel jár:
- Mivel a termelés a pellet nem nagyon elterjedt hazánkban, és lehetséges megszakítások az üzemanyag, ez bármikor lehetséges, hogy távolítsa el a pellet égő és melegítse a lakást útján fa vagy szén.
- Lehetőség lesz a földgázzal vagy gázolaj helyett forgalomba pellet égő gáz vagy gázolaj.
A legjobb kazán vegye tűzálló acél 5 mm vastag. Ideális - acél, ötvözött króm és a molibdén (rozsdamentes acél), de ez elég drága, és annak hegesztés speciális szakértelmet igényel. Emiatt Pellet kazánok készült normál szénacél ST20, és a ház a vízköpeny alkalmas védjegy St3 3 mm vastag. Az azonos fém, mint az égéstérbe, előnyös, hogy egy üres ajtókhoz és a tűz csövek a hőcserélő. A rostély kivágjuk acél 10 mm vastag, vagy egyszerűen csak vásárolni kész. Ja, és a kémény és a hűtőközeg csövek szüksége csőszakaszok megfelelő átmérőjű.
Összeszerelése végezzük hegesztéssel, rajzok használatával pellet kazán. Különös figyelmet kell fordítani a meghúzása a vízköpeny falszegmensek acélszalag vagy konzol és egy eltávolítható töltőajtót szerkezetét. Végén a hegesztési varratok szükséges, hogy teszteljék a képessége és hibák kiküszöbölésére.
Árukapcsolás pellet kazán
A gyakorlatban a telepítés egy pellet kazán nem sokban különbözik telepítése más szilárd „testvérek”. Itt a fő feladat - helyesen elhelyezni az összes berendezés üzemanyag eszközök. Megjegyezzük, hogy az egységek közötti blokkok szükséges ahhoz, hogy a járatok szélessége nem kevesebb, mint 700 mm, és mielőtt az előlapon az egység legyen egy hely a 2 m.

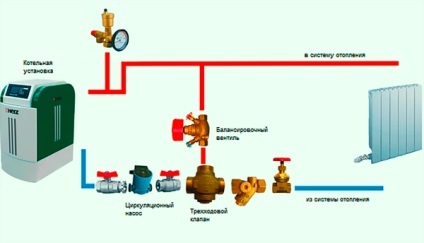

Ha a gyújtás bármilyen szilárd tüzelésű kazán leállítása után etetés a hűtőfolyadék a fűtési rendszer, a belső falakon a kemence van kialakítva toxikus kondenzátum kevert hamu és a korom. Annak megakadályozása érdekében ez a folyamat végül tönkreteszi a fém, használt szerelési kötési rendszer pellet kazán keverőegység.
Itt a fő szerepet játszik a háromutas szelep, akinek az a feladata, hogy megakadályozza beleesik a hűtőközegköpeny az egység, a rendszer mindaddig, amíg meleg. Ebben az időben, a víz, ösztönözve a szivattyú keringeti egy kis kört a tápvezeték közvetlenül a visszatérő keresztül háromutas szelepet. Amint eléri a beállított hőmérsékletet, a szelep kezd keverjük a víz visszatérő vezeték a rendszer, végül mozgását blokkoló a kis kör. Ebben a csővezeték kazán működési pellet, biztosítania kell egy szivattyú telepítés éppen ellenkezőleg, inkább, mint a kínálat gázvezeték. Nem szabad elfelejteni a biztonsági egység biztonsági szeleppel és nyomásmérővel, amelyet be kell helyezni a kimeneti fúvóka fűtés.
következtetés
Mivel a gyakorlat azt mutatja, házi készítésű kazánok pellet, saját gyengébb hatásfokú berendezések előregyártott, de meghaladják a megfizethető és megbízható. Az utóbbi úgy érjük el, a vastagsága a szerkezeti elemek fémből.
