Hello mindenkinek! Csináltam egy háttérvilágítás a TV-t a sötét szeme volt könnyebb.
Megvilágítás van az USB-csatlakozó a TV, ki / be kapcsolható együtt TV, és a fényerő állítható.
szükséges gyártásához:
- LED csík fehér fény 12-24 V (színárnyalat ízlés szerint);
- MT3608 növeli a feszültséget modul (29R költségek Kínában);
- USB "dugó";
- kis vezetékek;
- forrasztó tartozékok;
- voltmérő;
- árammérő;
- minden kis dolog.
A gyártási folyamatban

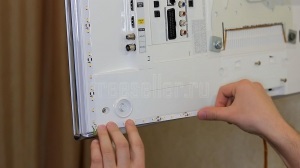

Kezdeni, az intézkedés a méret a TV-t és „úgy tesz”, hogyan lehet elhelyezni a szalag levágta a szükséges összeget.

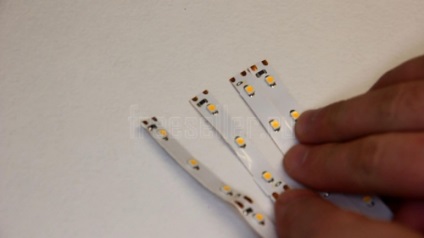

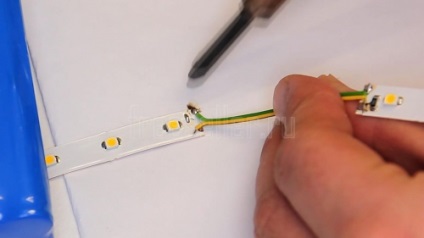

A kapott 4 darab szalag forraszanyag rugalmas huzalok. Feltétlenül ügyeljen a polaritás.
Connected világítás az USB csatlakozót a TV, de csak 5V, és ez nem elég nekünk. A munka LED szalagok jellemzően szükség van a 12 vagy 24V. Ezért használja a step-up feszültség modul MT3608, sűríti a feszültséget 5 12V. Ahhoz, hogy a bemeneti modul (VIN) Forrassza a vezetékeket USB „dugót”.
Továbbá csatlakoztatja az USB-csatlakozóhoz, amely nem kár, hogy éget (ha valami elromlik) forgatás trimmer tegye meg a szükséges szíjfeszességet.
Dúdolt szalagot a modul kimenete.
= Már működnie kell elvileg)

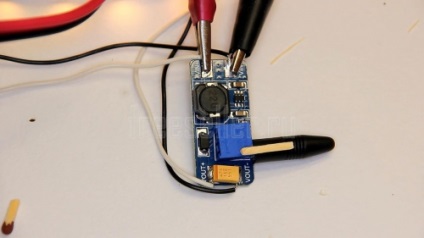

Ahhoz, hogy a fényerő a változtatható ellenállás szabályozza a feszültséget ragasztottam „forgatható” egy darab a mérkőzés ( „bum lehetőség”), mert ez ellenállást kell előre forgatni vissza csak egy fél fordulattal. A szélsőséges álláspont felel meg a minimális és maximális fényerő, értük magad. (Sárga a táblára egy tantál kondenzátor, csökkenti a kimeneti feszültség a hőmérséklethez, és ez szükségtelen, így alacsony hullámosság).

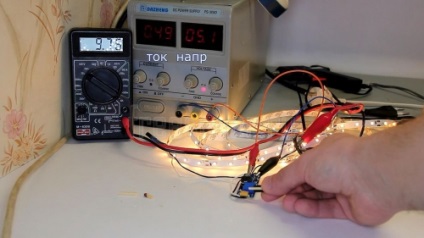

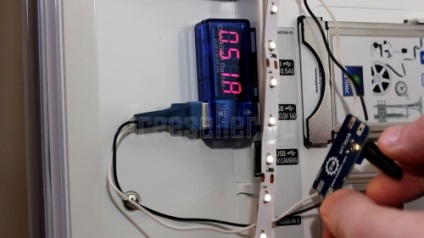

Miután mindent összegyűjtött ellenőrizni kell a fogyasztás áram maximális fényerőt, akkor használja az USB voltammeter vagy mint az én esetemben, laboratóriumi tápegység. Kaland a szalagon nem lehet magasabb, mint a normális.
Az áram nem haladhatja meg a maximálisan megengedett a csatlakozó számára.
Miután minden ellenőrzés tapadtak szalag és ragasztó modul szalagot.

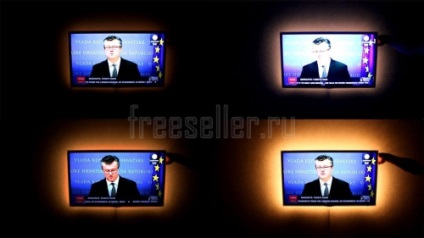

Minden készen áll! élvez
- Adott esetben nem pontosan, mint én, és nem én találtam ki a kereket.
- Meg tudod csinálni mindent, tiszta és szép
- Megvilágítás nem túlmelegedett vagy villog frekvenciakonverziót körülbelül 1,2 MHz
- A törött TV, és nem válaszolok munkával kapcsolatos sérülések, legyen óvatos és körültekintő.
- Lehet vásárolni LED szalag 5V, és megtagadja a step-up feszültség a modul.
- Használhatja a RGB csík + távirányító modul, ha azt szeretnénk, hogy ellenőrizzék és volt a speciális effektusok, de hamar unatkozni.
- Ha az USB-csatlakozót nem elég, meg kell csatlakoztatni egy szalag helyett 5 voltos relé és miután be / ki a TV készüléken, nem csak a világítás, hanem bármely más berendezések szerepelnek a kilépő, például akusztikáját.
