hangolt erősítő működési vizsgálat

A cél a munkát. Tanulmány tranzisztoros hangolt erősítő áramkör és a tanulmány alapvető jellemzőit.

1 Bevezetés

A növekvő nagyfrekvenciás oszcillációk a terhelő ellenállás a tranzisztor vagy elektronikus láma használhat egy párhuzamos oszcilláló áramkör hangolt rezonancia a frekvenciája az amplifikált oszcillációk. Egy ilyen erősítő úgynevezett rezonancia.

A rezonancia erősítő számos előnnyel összehasonlítva az ellenállás:

1. A rezonancia erősítő bemeneti kapacitás, a kondenzátor összekötő huzal és a kimeneti kapacitás offset beállító áramkör rezonancia, így a terhelési ellenállás egyenlő az ellenállást a helyettesítő kapcsolás lehet nagy és rendelkezik egy nagy erősítés. Ellenállás erő, hatására a sönt kondenzátorok nagyon nagy frekvenciájú, nem nyer.

2. A rezonáns erősítő nincs egyenáramú feszültségesés a terhelési ellenállás, így a terhelési ellenállás lehet kiválasztani nagyon nagy, hogy nagyobb nyereséget.

3. A rezonancia erősítő frekvenciaszelektivitását.

Főbb jellemzői a 2 erősítő

2.1 Gain

Az erősítés az aránya a komplex amplitúdó a kimeneti feszültség

a komplex amplitúdó a bemeneti jel feszültsége.

A modul ennek az expressziós

Ez jelenti a változás a feszültség amplitúdója, és az a szög- fáziseltolás okozta az áthaladást a jelet az erősítő. A függőség a nyereség a modul a frekvencia jelnek nevezzük amplitúdó-frekvencia jelleggörbe (1. ábra), és a függőség a fáziseltolás a frekvencia - fázisú válasz (2. ábra). Típus frekvencia jellemzőit elsősorban tulajdonságai határozzák meg a rezgő rendszer is magában foglalja, a terhelés a kimeneti áramkör egy erősítő elem.

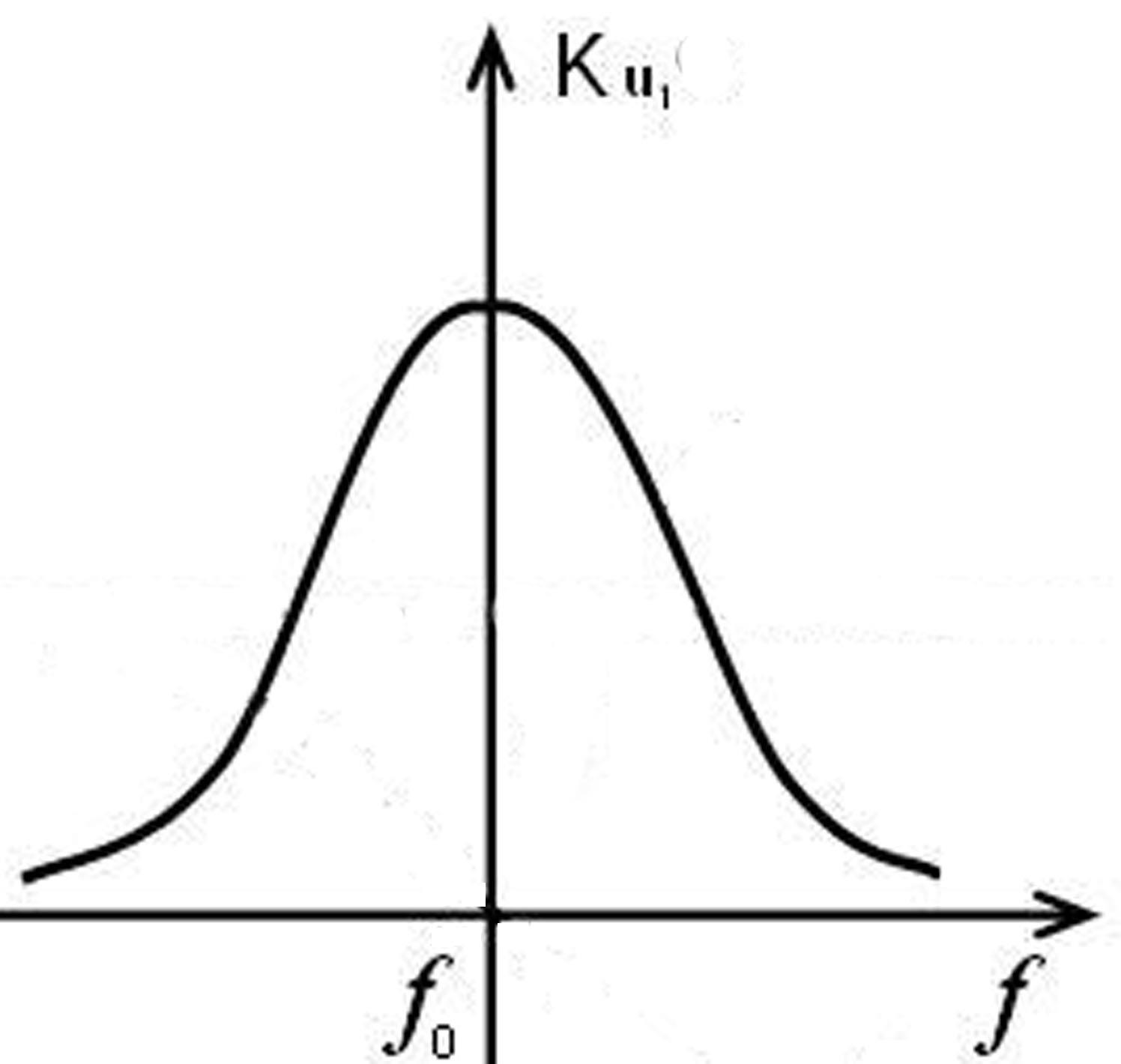

1. ábra - A frekvenciaátvitel az erősítő

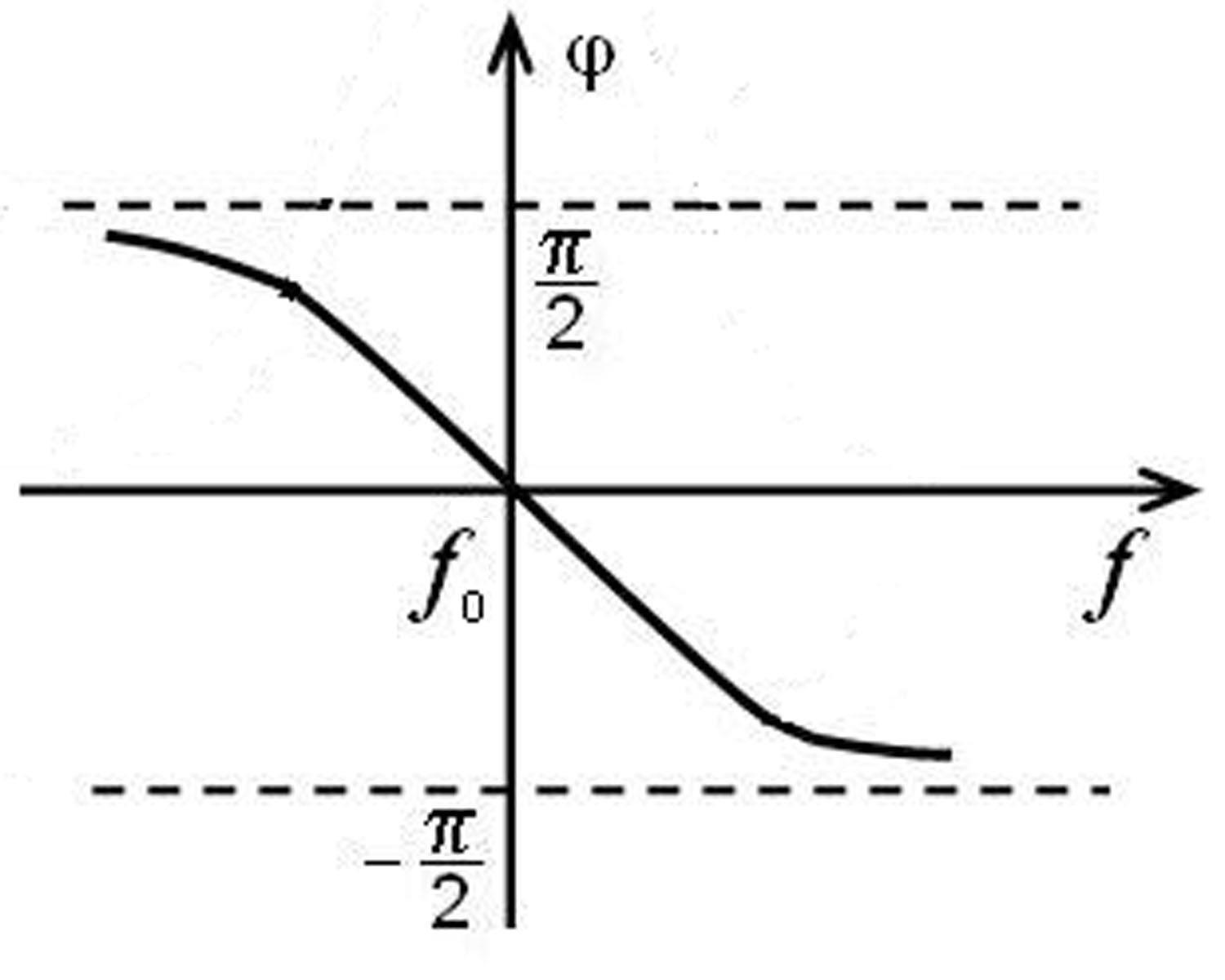

2. ábra - A fázis-frekvencia válasz az erősítő

gyakorisággal

, egyenlő a természetes frekvenciája vibrációs rendszer, Az erősítés maximális értéket ér el az úgynevezett rezonáns erősítés. hozzáállásEz az úgynevezett rezonancia jellemző erősítő fokozat.

2.2 szelektivitás

A szelektivitás azt a képességet jelenti, hogy elszigetelje a erősítő a hasznos jel a feszültség összege feszültségek különböző frekvenciákon. A szelektivitás határozza meg a rezonancia jellemzőit nézet és jellemzi a számos, például

, jelezve, hogy hány alkalommal a nyereség is csökken, összehasonlítva a rezonancia erre eltérés, például. többEgy adott, minél magasabb a szelektivitás. Ha teljes jellemzése szelektivitásának gyakorisága határozza meg a két pár értékek:,és,.

2.3 sávszélesség

Az erősítő sávszélessége jelenti, hogy a frekvencia különbség határozza meg a rezonancia jellemzők, ahol az erősítés esik az előre meghatározott számú alkalommal, tekintettel a rezonancia értékét. Jellemzően a sávszélesség határozza meg a különbség a frekvenciák, amelyeken a nyereség esik

időt, és jelölje, mert míg. Így, ahol- az értéke a HBO a rezonancia frekvencia. Sávszélesség is függ a formáját a rezonancia görbe. A laposabb a rezonancia görbe, a nagyobb sávszélesség (lásd 3. ábra).

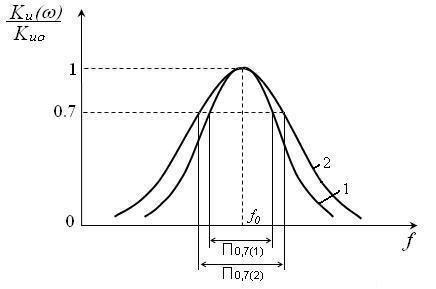

3. ábra - A rezonáns jellemzői az egységes rendszer

4. ábra - NMR jellemzői a kettős-rendszer

Így ez a követelmény a magas szelektivitás és megfelelően széles sávszélességű ellentmondásosak. Ahhoz, hogy egyszerre Ezen két követelmény teljesítése rezonancia jellemző kell egy téglalap alakú: lapos tetején és függőleges lejtők. A szűrő elmélet bizonyított, hogy a kézhezvételétől számított egy ideális jellemző alapvetően lehetetlen. Meglehetősen jó közelítését az ideális karakterisztika érhető el alkalmazásával, mivel a vibrációs rendszer az erősítő áramkör társított rendszer. Egy tipikus formája rezonancia jellemzőinek képzett rendszert két csatolt hurkok a 4. ábrán látható (folytonos vonal). Számának növelése kapcsolt áramkörök közelebb az ideális jellemzőkkel, de a számítás azt mutatja, hogy az erősítés csökken jelentősen. Ezért a használata többlengőkaros rendszer összekapcsolt rezonáns típusú FSS (koncentrált szűrő kiválasztása) további jel erősítés.
