Galleto 1260 vagy varrott ECU maga az áramkör-autók - kézműves autók a kezüket

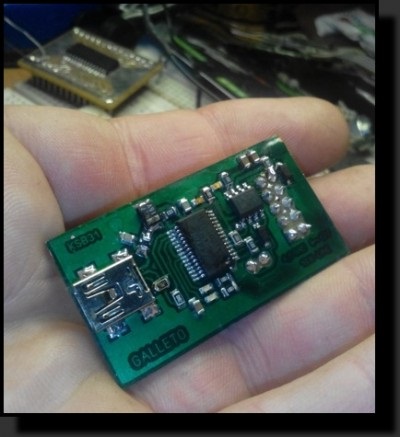

Galleto 1260 - egy olyan program, különböző típusú firmware jármű ECU révén a diagnosztikai csatlakozó, dolgozó ugyanazon adapter. Valójában Gallet adapter az azonos in-line adaptert az egyetlen különbség az, hogy a kimeneti Tx FT232 chip keresztül csatlakozik dióda a termelés a DTR.
A rendszer vették az interneten mikruhe FT232RL. Sok program a FT232BM, de szükség van egy külső EPROM, és az ár mikruhi azonos. Tulajdonképpen ez a rendszer:
Spread rendszer SprintLayout-e (program vége archív). Az egyetlen dolog, amit hozzá a két kék LED-ek, a házban 0805 csatlakozik a terminálok C0 és C1 és programozva, hogy adatokat megjeleníteni az Rx és Tx, és két piros LED a +5 V az USB és +12 V a bortseti autók.
Is hozzá egy jumper a Tx vonal DTR, amely könnyen alakítható rendszeres galetku az on-line adapter, amely felhasználható a programmal Chevrolet Explorer.
Jobbról balra: 2 rubelt, Gallet, kis shemka kísérletezni PIC mikrokontroller TQFP28 csomagot, általában a továbbiakban: vasalás, ázott füvön, megkapjuk valami ilyesmi:
majd forrasztósabionhoz
Stencil megvilágítás alatt UV lámpa
lemosó aceton feleslegét
Jól és tömítő alkatrészek
Ezután csatlakoztassa a számítógéphez, és telepítse a járművezetők (csatolva az archívumban a végén). Általánosságban elmondhatjuk, hogy a kapcsolat az első volt baj kakayato, csak plug keverjük mikruha esett le a számítógépet, és csatlakoztassa újra, forrasztás csatlakozó miniUSB a diagramon a többi eredmény nem ad. Pereprobyval harmadik vezetéket miniUSB, akik az én házamban, és mindez bajt.
Bármi varrni rossz kapcsolat természetesen lehetetlen, a döntő pillanatban a kapcsolat megszűnik, és minden megérkezett. Már kezdett tenyészteni egy új kártya egy teljes értékű nagy USB csatlakozó helyett a mini, majd vett egy kolléga minimusb kábel, dugó - és vele együtt az összes minden helyzetben razma minden működik ... prihvatizirovat a kábelt)))
Megtettem mindent, Windows XP alatt. Remegő a hivatalos honlapon FTDI programot MProg 3.5. Most, az ő helyére már megtörtént FTProg de működik fájlokat * .xml és hálózati minden szerinti firmware Gallet formátuma * .ept. Elvileg a beállítások mindent megtesz, hogy regisztrálja a kezét, szeretem is, a letöltött EPT szabályokat -, mert nincs inverzió csapok Tx és DTR és C0 és C1 származnak diódák ami EPT nem vettek részt (a végén az archívumban én EPT én áramkör)
Úgy fussatok Mprog. nyomja meg a nagyító ikonra alján, és látni a feliratot, amit találtam, mint a tiszta és stolkoto már felvett eszközök. Már volt valami általam írt előtt (I mikruhu vypayal el a korábbi adapter)
Ezután kattintva nyissa meg a fájlt, és válassza ki a fájlt «galletto_by_ksb31.ept»
és nyomja meg a gombot a villám, varrott egy-két másodpercig. A felvétel megjelenik
«Programozott sorszám 47514789"
tovább torzítja a húr, és tegye a vezetők ismét, mint a neve megváltozott, és csipke a Windows operelyaet azt már egy másik eszközt.
Teljesen elfelejtettem, hogy adjunk már van egy kapcsolat az autó egy cég Orion OBD2 csatlakozó forrasztva, hogy a vonat őt és a csatlakozó IDC-10 végén, amelynek ő csatlakozik a megfelelő csatlakozót az ellátás:
végül IDC 10-tűs csatlakozó 10 van csatlakoztatva IDC-10 csatlakozó 7 csatlakozó ping és OBD-2 (ez a vonal), 8 tengelycsap van kötve pin 16 OBD-2 csatlakozó (ez a +12 volt), és a 6 csapok és a 4 IDC csatlakozó -10 csatlakoztatott csapok a 4. és 5. OBD-2 csatlakozó (ez a GND).
Most OBD2 csatlakozó
