Forrasztó pisztoly áramkör, ahol vásárolni
Először azt kell figyelni, hogy egy nagyon fontos pont - forrasztó pisztoly nem használható forrasztás kisfeszültségű chipek MOS struktúra, valamint azok, akik félnek a statikus elemek, mint ezek is sérülhetnek.
Különbségek a hagyományos forrasztás
A forrasztó pisztoly fő különbségek a szokásos, a következők:
- mint egy fűtőelem végrehajt egy szekunder tekercse a transzformátor (valójában, ez az oka használatának korlátozására az ilyen típusú forrasztás forrasztás során bizonyos típusú elektronikus berendezések);
- gyors fűtőhegybe működési hőmérsékleten;
- alacsony energiafogyasztás;
- A képesség, hogy ellenőrizzék teljesítmény (egyes modelleken).
Készítsen házi electrosolderers impulzus típusú
Két motivációs oka gyártási forrasztó pisztoly saját kezűleg:
- alacsony minőségű meghódította a piacot a kínai termékek;
- A magas költségek forrasztás olyan jól ismert márkák, mint: BLP Ersa, HS, Intertool, Multisprint stb
Hogy a házi forrasztó pisztoly impulzus típus nem olyan nehéz, mint amilyennek látszik. Példaként vegyük a három lehetőség közül, kezdjük a legegyszerűbb.
Útmutató a termelés egy egyszerű impulzus típusú forrasztópáka.

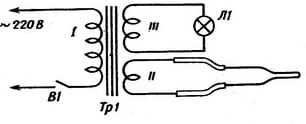

Az alábbi ábra egy diagram, egy alacsony fogyasztású forrasztó pisztoly transzformátor. A primer tekercs van csatlakoztatva az áramforráshoz a másodlagos forrasztó csúcsa és a művelet lámpa. Egyszerű kivitelezés a nagyfokú megbízhatóság, forrasztópáka nestrashnye ilyen hullámok.
Rendszer legegyszerűbb forrasztás
Ez a felismerés számos hazai forrasztás modellek, mint a bölények, Sigma (Sigma) és Svetozar. Mint látható, minden nagyon egyszerű, csak meg kell változtatni egy kicsit a hagyományos hálózati transzformátor, amelyet el lehet távolítani a régi elektronika. Először azt kell szétszedni, és távolítsa el a transzformátor tekercselés. Próbáld meg, hogy óvatosan, mert a primer tekercs a drót, még mindig jól jöhet.

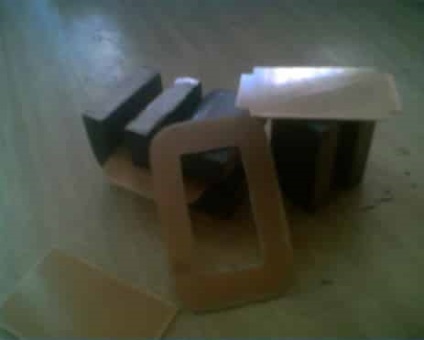

Fotó a szétszerelt transzformátor
Csökkentése a méret a tekercs (szekunder tekercs, hogy illeszkedjen)
Képek a transzformátor csökkentett tekercs
Egy speciális eszközzel vagy kézzel szeljük a primer tekercs, tartalmaznia kell 1300 tekercsek (feltekert huzal használható). Csinálok egy szekunder tekercs egy fordulata réz busz (ebben az esetben 7h3 mm).
Egy viszont réz busz
A szigetelés a szekunder tekercs használhatja zsugorodik, vagy üvegszál.

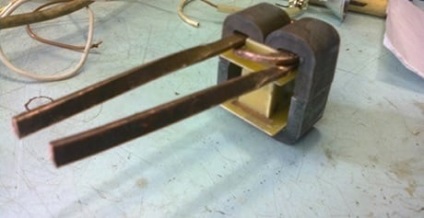

Képek a szekunder tekercs szigetelt üvegszálas
Miután a transzformátor összeszerelt, lehetséges, hogy folytassa a gyártás a fogantyú. Meg lehet tenni bármilyen dielektromos (ebben az esetben használt fa). A forma szintén nem alapvető, ameddig kényelmes volt.
A rézdrót 2-3 mm átmérőjű do szúrás, és csatolja a végén a réz buszon.
Photo fix szúrás
Ennek eredményeképpen kapunk egy forrasztó pisztoly, amelyek megbízhatósága nem rosszabb termékeket NDEP, Toolex, Topex, ZD, és más jól ismert gyártó, azonban a modell, nincs teljesítmény szabályozás.

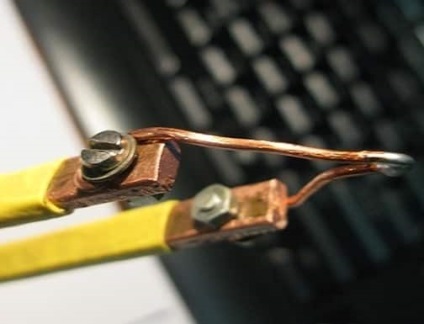

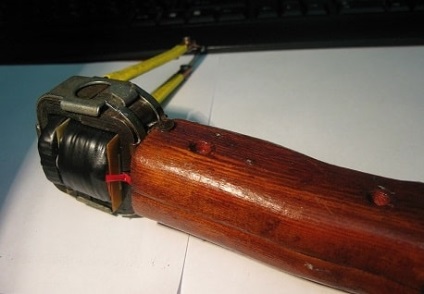

A fényképek kész forrasztópáka
Felsoroljuk a fő anyagokat, hogy mi szükséges a gyártás egy forrasztópáka:
- A hálózati transzformátor;
- réz busz;
- rézdrót tip;
- anyag fogantyú.
Mint látható, akkor szinte rögtönzött anyagok, illetve összegyűjteni a pulzus-típusú forrasztópáka sokkal olcsóbb, mint venni egy kész modell NG, PK-SC, Rexant vagy RT, nem beszélve a professzionális eszközök Weller és Stern.
Azonban ebben a megvalósításban van egy komoly hátránya - a magas energiafogyasztás. Ezért úgy véljük, sokkal elegánsabb megoldás, hogy ezt a problémát, különösen a termelés forrasztó pisztoly a bázis adapter halogénlámpák vagy energiatakarékos lámpák.
szükséges enyhén megváltoztatják a normál adapter, nevezetesen, hogy adjunk hozzá egy tekercs az alábbi ábrán van címkézve 4.

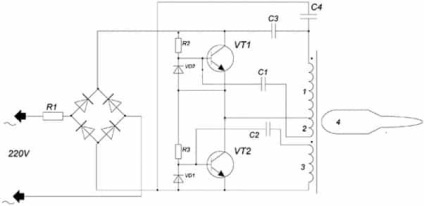

Ábrája egy tipikus adapter
Felszámolási lehet egy vagy két fordulattal a zsinór eltávolított egy szabványos televízió kábelt. Mivel a sebet szétszerelése nélkül transzformátor lesz problematikus, kiforrasztó azt.
A fénykép részben robbantott transzformátor
Az adagolás után a transzformátor tekercselés van beállítva a helyére, és a végeit forrasztva a forrasztás kicsit.

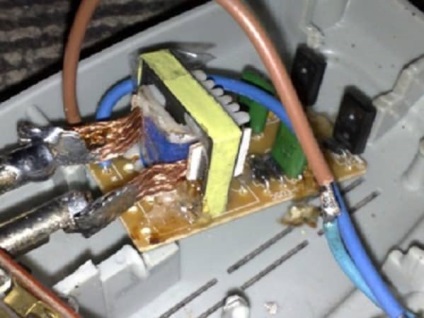

Szerelés házban
Ebben az esetben a test használunk, és a szúrás egy törött forrasztani ismeretlen kínai gyártó. Ennek eredményeképpen kapunk egy forrasztópáka egy kis energiafogyasztás. Az egyetlen hátránya az ilyen forrasztópáka - nem lehet beállítani a készüléket, de figyelembe véve a költségek is - egy jó alternatíva a Sting, Sturm, és más jól ismert márkák forrasztópáka.
Forr alapján energiatakarékos lámpák
Az eszköz, amely a energiatakarékos lámpa - ez majdnem kész kapcsolóüzemű tápegység, és az alapján nem lesz nehéz, hogy egy forrasztópáka. Ehhez szükség lenne a kisebb változásokat az áramkört.

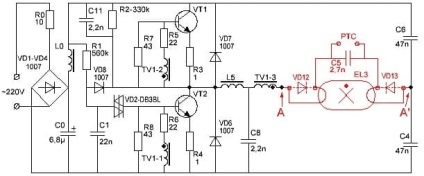

Reakcióvázlat jelezve alkatrészeket kell eltávolítani
Példaként az energiatakarékos lámpa áramkörét 25W gyártott márkanév alatt Vitoone.

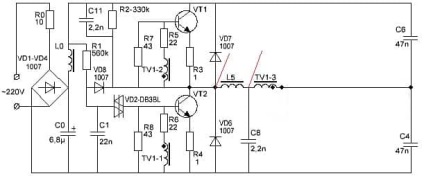

Ha eltávolítjuk az összes elem pirossal jelzett, meg kell mutatni az A és A` áthidalt (ezek azok a helyek, amelyekre a csatlakoztatott lámpa izzó). Ezt követően meg kell domotat a transzformátor szekunder, az eljárás nem különbözik a változás az adapter.
Egyes modellek lámpák transzformátor mérete nem teszi lehetővé domotat szekunder tekercs, ebben az esetben a kilépési pont lehet, a további transzformátor csatlakozási pontján a primer tekercs jelölt piros vonalak.
Reakcióvázlat megnevezvén további transzformátor csatlakozási pontján
Figyelem, ez a forrasztópáka kompakt és könnyű.
Így biztos lehet benne, hogy ezzel a forrasztópáka olcsóbb, mint megvenni, áttekintést adunk a költségek különböző városokban Magyarországon és a FÁK.
A táblázatok elkészítése tartják a kiskereskedelmi ára viszonylag olcsó forrasztópáka Weller 8100 UC, az értéke az ismeretlen kínai gyártók modellek nem veszik figyelembe, valamint az ár a szállítás.
