Feszültség szabályozó eszközök dízelvillanytelepekhez
Feszültség szabályozó eszközök dízelvillanytelepekhez. Sematikus ábrája áramfejlesztő BP-20M. Szén feszültségszabályozó
Az egyik alapvető követelménye a fogyasztók energia minősége a stabilitás a feszültség ECT a gumiabroncs körülmények között változó értékét és jellegét (cosφ) terhelés állomáson. Amikor a berendezés egy rakomány másik módja a DES DES feszültség gumik változatlanok maradnak, ha a generátor gerjesztő áram megváltozik összhangban változása terhelés.
Fenntartása stabil feszültségű dízel áramfejlesztő generátorok (DES) végezzük eszközök (egységek) feszültség-szabályozás. Automatikus feszültség szabályzó karosszériaszerkezet osztani két típusú elektromechanikus és az elektromágneses.
Elektromechanikus vezérlők állnak mozgó alkatrészek (mozgatható szerelvény elektromágnesek, rugók, stb) és járjon el a meghajtó áram változtatásával az ellenállást a mező kanyargós áramkör. Ahhoz, hogy ez a faj közé tartozik a szén vezérlők, amelyek együtt más berendezéssel (transzformátorok, egyenirányítók és egyéb elemek) tartalmazza a feszültség vezérlőegység (BRN). A generátorok gép sorozat gerjesztő GVD és PS-93-4 szerelt szén blokkok SWL kontrollok gerjesztés.
Elektromágneses kontrollok statikus (fix) alkatrészek (transzformátor, mágneses erősítők, kondenzátorok, reaktorok, stb), és módosítsa a gerjesztő áram generátor keresztül további áram a szabályozó a gerjesztőtekercsének. Ezzel átlag szabályozók összetételéhez eszköz egy elektromágneses korrekció, mágneses erősítők és mások.
A generátorok sorozat ESS beállított SWL elv alapján készült kompaundálás, és növelje a szabályozási pontosságot elektromágneses korrektor feszültség.
A generátorok sorozat DGF és GSF BRN van elv alapján készült fázis összetételéhez félvezető feszültség korrektort.
SRS a generátorok sorozat beállított feszültség szabályozók, mint a PHA-60, elven működő összetételéhez fázis mágnesszelep vezérli feszültség korrektort.
BRN egység faszénnel szabályozónak négy változat: 412, 421, 422, 423. A berendezést és a működési elve minden blokk BRN ugyanaz.
BRN blokk áll szén PWM szabályozó, a feszültségszabályozó transzformátor Tr2, stabilizátor transzformátor Tr1, szelén egyenirányítók BC1 és BC2, a C1, C2 és ellenállások R3, R4, R5. Minden eleme a BRN vannak szerelve a váz és egy eltávolítható fedelet.
Carbon típusú PWM feszültségszabályozó egy szabályozója előre elektromechanikus villamosfékkel típusát.
PWM vezérlő típusú (1. ábra) tartalmaz egy elektromágnes mag, az armatúra mozgó rendszervezérlő amely felett rugók vannak elrendezve csomagok, szén cölöpök, helyezzük egy porcelán csőben elhelyezve a házon szabályozó, rögzített és mozgatható érintkezők a szén, amelyek össze vannak kötve a vezetékek.
A szén-dioxid-oszlop 10 tárcsázott durva külön mosók engedélyezték a kapcsolatok 7. és 11. a gerjesztő területen kanyargó kör. Csontszén oszlop hat a 26 rugó, összenyomva a mosó szén-oszlopon való, és az armatúra 27, ellensúlyozva nyomórugók. A teljes terület közötti érintkezési szén alátétek oszlopot, és így annak ellenállását a nyomástól függ, így a különbség a két erő határozza meg rövidzárási ellenállást gerjesztő mező tekercselés.
Névleges feszültség generátor szén mobil rendszer vezérlő egyensúlyi (erő az elektromágnes armatúra és rugós alátétekkel nyomó szén oszlopon PWM egyenlő). A növekvő generátor terhelés feszültség a kivezetései csökken, ezért csökken az áram a tekercs az elektromágnes urnát. Az intézkedés alapján 26 rugó fog mozogni a mozgatható PWM rendszer, ami összenyomja a szén-dioxid-oszlop, és a változása (csökkenése) az ellenállása.
Csökkentve az ellenállást növeli az áramot a tekercsek a gerjesztő és a generátor gerjesztő, a feszültséget a generátor terminálok növekedése. Ha a feszültség a generátor, a dömping által okozott terhelés, az ellenállás a szén oszlop Vp növekszik, és a feszültséget a generátor terminálok csökkenése.

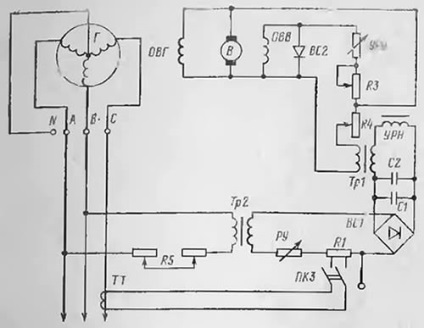

2. ábra. Sematikus BRN generátor áramkör PWM vezérlő faszénnel.
G - generátor; A - a kórokozót;
GPB - generátor gerjesztőtekercsének;
HNS - gerjesztő mező tekercselés.
A tekercselés az elektromágnes PWM (2. ábra) tartalmazza a feszültség generátor keresztül letranszformátoron és az egyenirányító BC1 Tr2. Kondenzátorok C1 és C2 vannak beállítva, hogy sima a pulzáció egyenirányított feszültséget egyenirányító BC1.
A sorozat a primer tekercs Tr2 tartalmazott egy R5 ellenállás, amely arra szolgál, hogy kompenzálja a hőmérséklet-változások Tr2 tekercselés ellenállása.
RU telepíteni ellenállás szerepel a szekunder tekercs áramköri TR2 beállítására automatikus szinten pegulirovaniya feszültséget. Carbon PWM pillér, és egy R3 ellenállás sorba vannak kötve, hogy a gerjesztő tekercsek a gerjesztő áramkör. Az R3 ellenállás arra szolgál, hogy csökkentse teljesítmény-disszipáció a szén oszlopban URN. Stabilizáló transzformátor Tr1 szolgál, hogy megszüntesse tranziensfeszüitség generátor oszcilláció által indukált PWM. A primer tekercs a transzformátor Tr1 keresztül engedélyezve van az ellenállás R4 feszültség gerjesztő forgórész és a másodlagos - szekvenciálisan elektromágnes PWM áramkör. Párhuzamos gerjesztő mező tekercs van kötve egy egyenirányító védelme BC2 szén oszlopon urna podgara ha túlfeszültséget a terminálok a gerjesztő mező tekercselés.
Amikor csökkenti a feszültséget a generátor feszültség, hogy a primer és szekunder tekercsek a transzformátor Tr2 csökken, csökkenését okozza a jelenlegi az elektromágnes áramkör PWM és PWM utáni szén ellenállását.
Használata kompaundálási áramkör biztosítja pontosság fenntartásához feszültség ± 5%, és a használata elektromágneses korrektor növeli a jelenlegi, hogy fenntartsák a feszültség ± 2%.
A feszültség vezérlő egység egy elektromágneses korrektor tartalmaz kompaundálóberendezésen szerelt a generátor, és az elektromágneses blokk hangszínszabályozó.
3. ábra. Sematikus ábrája áramfejlesztő BP-20M
A 3. ábra egy vázlatos rajz egy feszültségszabályozó elektromágneses korrektort.
A vezérlő a elvét fázis összetételéhez és alkalmazott háromfázisú transzformátor chetyrehobmotochnyh TTP mágnesezési feszültsége a hangszínszabályozó. Az egyik primer tekercsek sorba van kötve a TTP a generátor terhelés, és a másik - a reaktor vezetéken át az F a terheléssel párhuzamosan. Szekunder tekercs TTP CB1 keresztül egyenirányító csatlakozik a generátor gerjesztő tekercs.
feszültség korrektor áll egy autotranszformátor ATN, mágneses erősítő MU és mérőelem, amelynek egy nemlineáris reaktorban HP, LP vonal reaktor és egy C2 kondenzátort.
feszültség a generátor terminálok enyhe növekedés ugrásszerű növekedését az aktuális HP a reaktor, amely növeli a jelenlegi a vezérlő tekercs MU. Fokozott MU kimeneti áram halad át CB2 egyenirányító és táplálják a tekercselés transzformátor mágnesező TTP. Növelése a jelenlegi a tekercselés hatására a előfeszítő áram csökkenése a szekunder tekercs a TTP és a helyszínen tekercselés a generátor, ezáltal csökkentve a feszültséget a generátor terminálok.
Amikor a kapocsfeszültsége a generátor csökkenti az ellenkezője igaz. A dízel generátorok mellett a feszültség és a frekvencia változik gyakran, ezért az egyenlítő biztosít frekvencia kompenzáció.
Az A reakcióvázlat hangszínszabályozó frekvencia kompenzálást végzünk reaktorban LR és a C2 kondenzátor, a feszültség, amelynél változtatni TS reaktorban arányosan változtassa az oszcillátor frekvencia és az aktuális HP változatlan marad. Ez az áramkör biztosítja a HP legfrissebb függetlenségét gyakorisága változik, és lehetővé teszi a frekvencia változás 48-52 Hz, így a generátor feszültség változása ± 2%.
A feszültség vezérlő egység a félvezető korrektor feszültséget. Semiconductor feszültség korrektor BRN célja, hogy fenntartsa a stabil feszültséget a generátor kimeneti ± 2%.
4. ábra. Sematikus ábrája a korrektor feszültség a félvezető
feszültség offset (4. ábra) van szerelve, a félvezető elemek és működik a pulzáló módban. Ez egy mérési elem és erősítőt.
A mérési szerv méri a korrektor kapocsfeszültsége a generátor, és összehasonlítja azt a beállított. A különbség a tényleges és a célpont feszültsége egy jelet, amely ellenőrzi a félvezető erősítő, csatlakozik a vezérlő tekercs a transzformátor kompaundálás.
A mérőtest áll transzformátor TI, a primer tekercs, amelynek van kötve vonali feszültség generátorral ellenálláson át R15 és állítható ellenálláson rúna egyenirányító B1, B2 szilika referencia dióda, kondenzátorok C1-C2, ellenállások R1, R2, R3, R5, R6, R7- termisztorok R9, T1 tranzisztor.
feszültség generátor után B2 egyenirányító és simító szűrőt R8-C1 érkezik a bemenetére tranzisztor T1. T1 bemenet nagyobb lesz a nagyobb a generátor feszültsége meghaladja a referencia feszültség B2 dióda, azaz mérjük a korrektor szervezet átalakítja túllépése a generátor referencia feszültség B2 feszültség egy kimeneti áram a T1 tranzisztor van vezetve a bemeneti az erősítő. Ha Ur
