eutektoid átalakulás
Eutektoid transzformáció az úgynevezett szilárd fázisú két új szilárd fázisú. Egy tipikus példa az ilyen átalakítás a bomlás a szilárd oldat a szén vas, FCC (ausztenit) ferritté (szilárd oldatát szén vas BCC) és cementitet (kémiai vegyület Fe3 C). A vas-szén ötvözet, amely 0,8% (tömeg) a szén feletti hőmérsékleten 727S termodinamikailag stabil Raus

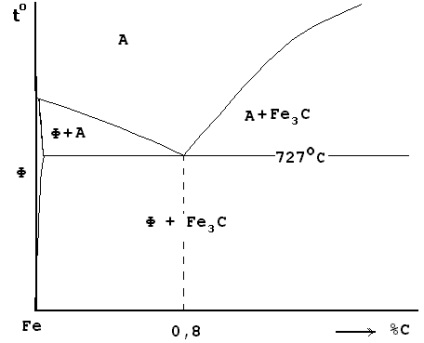

2. ábra plot diagram Fe-Fe3 C
um, és alacsonyabb hőmérsékleten, az elegyet ferrit és cementit.
Lehűléskor az ötvözet 0,8% C, a hőmérséklet meghaladja a 727? C-ausztenit bomlik ferritet és cementit. A összeomlása a formális átalakítás a folyékony hasonlít két szilárd fázis - eutektikus. Ezért az ilyen bomlás az úgynevezett eutektoid. Meg kell jegyezni, hogy a kémiai összetétele az ausztenit és alkotó új fázisok - ferrit és cementitet jelentősen eltér egymástól. Ezért lényeges szerepe van a lesz a diffúziós folyamatok.
A jobb megértése a struktúrát kialakító konstrukció izoterm bomlás diagram - egy grafikus kapcsolat a fázisok száma, az idő és a hőmérséklet az anyag.

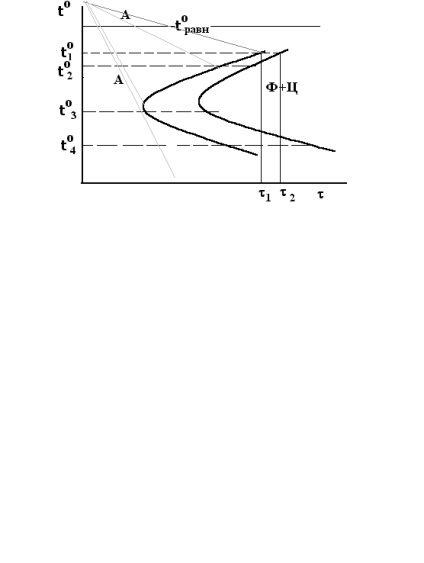

Ábra. Ábra izotermikus bomlása Fe-Fe3 C. eutektoid ötvözet
A hűtés a ausztenit régió az ötvözet szigorúan 727? C ausztenit van termodinamikai egyensúlyban van a ferrit és cementit. Ezért az ausztenit a ferrit-cementit keverék nem fordulhat elő. Ha az ötvözetet túlhűtött temperaturyt1 meredeken (azáltal, hogy egy minta vékony ahhoz, hogy temperaturoyt1 só fürdő), majd azt követően egy start vremya1 ausztenit átalakulási ferritté és cementitet, hanem a konverziót vremya2 végén. A növekvő hipotermia elindításához szükséges idő az átalakítás csökken növeli a különbséget a szabad szakaszban az energiaszintet. Ahhoz azonban, hogy egy kellően nagy túlhűtés időt vesz igénybe, és indítsa el teljes átalakulásához ismét növekszik. Ez annak a ténynek köszönhető, hogy a magas fokú túlhűtés csökkenti a sebességet diffúziós folyamatok.
Ábra izotermikus bomlása is kényelmes, hogy a lejtőn a „hőmérséklet - idő” a hűtési sebességet. Úgy véljük, a sajátosságok a szerkezet különböző hűtési sebességek.

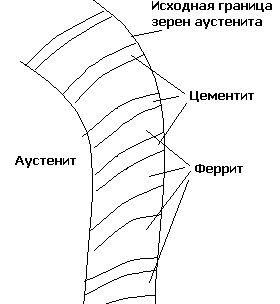

Lehűtés után az ötvözet alacsony sebességek metszéspontjában izoterm hűtővezeték rajz hőmérséklet-változás megfigyelhető a magas hőmérsékleten. Ezért, mivel az alacsony fokú túlhűtésével ausztenit van kialakítva egy kis mennyiségű új fázis nukleációs ferrit és cementit. Mivel a kémiai összetétele a kezdeti fázisban, és az új fázis képződik jelentősen eltér, meg kell átalakítani a diffúziós az atomok. A legtöbb aktívan növekvő diffúzió a szemcsehatárok mentén azonban embriók ferrit és cementitet van kialakítva ausztenit szemcsék határokat. Miután a kialakulását ferrit és cementit részecskék, új felület a „ferrit - ausztenit” és a „Cement - ausztenit”. tovább
újonnan alakult határok továbbra diffúziós megfelelően
Ennek eredményeként ez a folyamat, ausztenit átalakul keveréke lamelláris ferrit és cementit.
Lassú hűtés a ausztenit régió acél - hőkezelés acél (által termelt hűtés a kemencében), a konverzió kezdődik alacsony túlhűtés (lásd ábra.). Mivel a termodinamikai hajtóereje a folyamat nem nagy, a csíra ferrit és cementit kapott nagy. Ennek eredményeként alakult gruboplastinchataya keveréke ferrit és cementit egy teljes vastagsága a ferrit és cementitet lemezek 1 mikron. Ezt a keveréket az úgynevezett perlit (francia slovapearlite- többszínű, irizáló). Amikor maratás hornyok a polírozott részén határait „ferrit-cementit” szakasz alkotnak egy diffrakciós rács. Ezért a tanulmány optikai mikroszkóppal perlit szerkezet úgy néz ki, mint egy multi-színes folt.
Növelésével a hűtési sebesség az ausztenit - hűtőlevegő (hűtés az ausztenit régió, hogy a levegő az úgynevezett normalizáció) konverziós kezdődik magasabb túlhűtés, azonban embriók ferrit és cementit kisebb. A teljes vastagsága a ferrit és cementitet lemezek 0,25-03 mikron. Ezt a keveréket az úgynevezett szorbit.
További növekedést a hűtési sebesség, hűtés a ausztenit régió olajban (például feldolgozási nevezzük egyszeri kezelés) képződését eredményezi troostite - ferrit-cementit keveréket a teljes vastagsága a ferrit és cementitet lemezek 0,1-015 mikron.

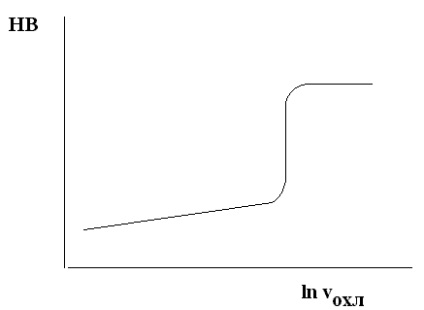

Ábra. Dependence acél keménysége (HB) a logaritmusa a hűtési sebességet.
