Üzemzavar elektrolit kondenzátorok gyakran oka hibák a rádió-elektronikai eszközök. Ebben az esetben a kapacitív alkatrész hibás kondenzátor lehet egy kicsit eltér a szokásos érték és EPS, hogy több. Így gyakran kárt az elektrolit kondenzátor segítségével kapacitás mérő rendkívül nehéz.
Ezzel kapcsolatban a szám nagyított CSE az egyetlen jel, rendellenes működés a kondenzátor rádió.
Keresi emelkedett ESR értékek segítségével egy speciális eszköz úgynevezett ESR mérő. Meg lehet csinálni függetlenül.
Ez az eszköz méri az ellenállást, amely gyárt kondenzátor frekvenciája 100 kHz.
Előnye ennek a készüléket, hogy nem igényel abszolút pontossággal méréseket, mert egy hibás kondenzátor ESR sebessége általában többszöröse, mint a megállapított norma.

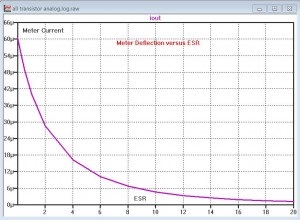

Építése EPS-mérő kell kezdeni előállítására áramkör minta LTspice rendszerben. Ennek eredményeként kap egy grafikon, amely az elhajlás a árammérő szerint az index a CSE.
Az eredmények szerint az áramkör minta, amely előtt készült, akkor tervezzen egy áramkör OrCAD programot.
Köztudott, hogy az eszköz telepítése 9 voltos tápegység és a feszültségszabályzó, amely alapul venni a program LM 7805. Szintén a készülék szükség tranzisztor vevők, hogy megadhatja saját belátása szerint, de 2N3904 (npn) jobban megfelel és 2N3906 (PNP) . További hasznos az eszköz 1N5711 diódák, és a mérőfej A árammal 50 mikroamper.
Egy kis feszültség a kondenzátor, lehetővé teszi, hogy használja a készüléket eltávolítása nélkül.
Az eredmény egy egyoldalas huzalozólaphoz nélkül jumper. Card használt chip alkatrészek és a lyukakat rögzítésére alkatrész, ami később kell forrasztani.
A tábla segítségével történik a fotorezisztből LUT vagy CNC.
Létrehozásához a skála a hangszer, szükséges, hogy a gyakorlati méréseket, amelyeket később át a programot, és nyomtatható. Akkor majd össze az összes komponenst.
Összefoglalva, érdemes megjegyezni, hogy mielőtt sebességének mérésére EPS egy házilag készített eszköz, szükséges teljesen lemeríteni.
