Kiszámítása hidraulikai ellenállás a fűtési rendszerben.
Ebben a cikkben fogom tanítani, hogy megtalálják a hidraulikai ellenállás a gázvezeték. Továbbá, ezek az ellenállás segít megtalálni a költségek minden egyes ága.
Az alábbiakban az igazi probléma.
Akkor természetesen kihasználják a speciális programok, de használja a programokat nagyon nehéz, ha nem tudja az alapokat, a hidraulika. Egyes programok nem rágja a képlet, amelyen van egy hidraulikus számítás. Egyes programok, bizonyos funkciók nem ismertetett elágazással vezetékek, és megállapította, ellenállás komplex áramkörök. És ez nagyon nehéz elhinni, ez további oktatásban és a tudományos-technikai megközelítés.
Ebben a cikkben azt mutatják, hogy ha az abszolút számítás (algoritmus), hogy megtalálja az áramlási ellenállást.
Készítettem egy speciális kalkulátor, hogy megtalálják a hidraulikai ellenállás. Adatrögzítés és azonnali eredményeket. A számológép használja a leggyakrabban alkalmazott formula speciális programok hidraulikai számítások. Ezen felül, akkor nem kell sokáig megérteni a számológép.
A számológép lehetővé teszi, hogy azonnal megkapja az eredményt a hidraulikus ellenállás. A folyamat számítási hidraulikus veszteségek inkább fáradságos, és ez nem egy általános képletű, és egy komplex képletek, összefonódik.
Vannak helyi hidraulikus ellenállása hozzon létre a különböző rendszerek elemeit, mint a golyós szelepek, különböző fordulattal vagy beszűkült kiterjesztések trayniki és hasonlók. Úgy tűnik, a kanyarokban és konstrikciót egyértelmű, és a terjeszkedés az csövek is nyújtanak a hidraulikus ellenállást.
A hossza a egyenes cső is létrehoz mozgással szembeni ellenállást. Mint egyenes cső, nincs korlátozás, de még mindig létrehoz egy ellenállási mozgalom. És minél hosszabb a cső, annál nagyobb az ellenállás is.
Ezek az ellenállások, bár eltérő, de a fűtési rendszer, egyszerűen létre mozgással szembeni ellenállást, de ez a képlet a megállapítás az ellenállás különböznek.
A fűtési rendszer nem fontos, hogy mi az ellenállás a helyi vagy a hossza a csővezeték. Ez ellenállás hat egyformán a víz mozgását a gázvezeték.
A rezisztencia lesz a méterben mért vízoszlop. Is, akkor hívja az ellenállást a nyomásesés a gázvezeték. Világos azonban, hogy ez az ellenállás a méterben mért vízoszlop, vagy átvihető más egységek, például: Bar, hangulat, Pa (Pascal), és hasonlók.
Mi az ellenállás a gázvezeték?
Ahhoz, hogy megértsük ezt, úgy a csőszakasz.

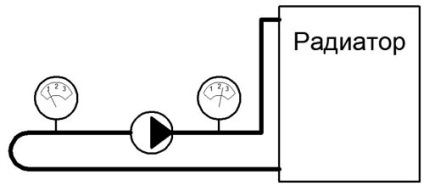

Nyomásmérőket szerelt az előremenő és visszatérő ága csővezetékek mutatják a nyomást a tápcső és visszatérő vezetéket. A különbség a nyomásmérő nyomásesés két pont között a szivattyú előtt és után a szivattyút.
Például, feltételezzük, hogy az előremenő ágban (jobbra) nyíl jelzi, egy manométerrel 2,3 Bar, és a visszatérő vezetékbe (balra) mutatja a nyomásmérő 0,9 Bar. Ez azt jelenti, hogy a nyomásesés:
Bár nagysága lefordítani méteres vízoszlop, ez 14 méter.
Fontos megérteni, hogy a nyomáskülönbség fejét a szivattyú és az ellenállás a csőben - ez a mennyiség mért nyomás (Méter vízoszlop, Bar, Pa stb)
Ebben az esetben, ahogy azt a képet mérők, nyomásmérők a különbséget mutatja, nem csak a nyomáskülönbség a két pontot, de a szivattyúfej egy adott idő alatt, és azt is jelzi, az ellenállás a csővezeték összes előforduló elemek az utat a gázvezeték.
Más szóval, az ellenállás fűtési rendszer, ez a nyomásesés a csővezetékben utat. A szivattyú létrehozza a nyomásesés.
Telepítése nyomásmérők két különböző pontján, akkor lehet, hogy megtalálják a nyomómagasságveszteség különböző részein a csővezeték, amelyre telepíteni a mérők.
A tervezés szakaszában nem lehet létrehozni egy hasonló eredmény és telepítse nyomásmérők őket, és ha van ilyen lehetőség, ez nagyon költséges. A pontos kiszámítása a nyomáskülönbség mérők kell telepíteni ugyanazon vonalak, azaz, hogy megszüntesse a különbség a átmérőjét és hogy megszüntesse a különbség a folyadék áramlási irányát. Továbbá, nyomásmérők nem lehet különböző magasságban a horizonton.
A tudósok készített számunkra hasznos képleteket, amelyek segítenek megtalálni a fej veszteség elméleti módon, anélkül, hogy egy gyakorlati tesztet.
Megvizsgáljuk a víz ellenállása a padlófűtés. Lásd a képet.
Csövek fém 16mm, belső átmérője 12 mm.
cső hossza 40 m.
A hevítéssel állapotban, az áramlási sebesség a hurok az, hogy 1,6 l / min
90 fokkal elfordul megfelel 30 db.
A hőmérséklet a hűtőfolyadék (víz): 40 Celsius fok.
Az alábbi anyagokat használtak, hogy megoldja ezt a problémát:
Minden számítási módszer került kifejlesztésre tudományos könyvek hidraulika és fűtőberendezések.
Először is megtalálják az áramlási sebesség a cső.
Q = 1,6 l / min = 0,096 m3 / h = 0,000026666 m 3 / s.
V = (4 • 0,000026666) / (3,14 • 0,012 • 0012) = 0,24 m / s
Találunk Reynolds-szám
ν = 0,65 • 10 -6 = 0,00000065. Ez hozott a táblázatban. A vizet 40 ° C-on
További ellenőrzi az asztalra, ahol megtalálják formulát találni a hidraulikus súrlódási együttható.
Azt kapja az első régióban, amennyiben
4000 0,25 = 0,3164 / 4430 0,25 = 0,039
Következő, töltse ki a képlet:
h = λ • (L • V 2) / (D • 2 • g) = 0,039 • (40 • 0,24 • 0,24) / (0,012 • 2 • 9,81) = 0,38 m.
Találunk ellenállás sarkain
h = ζ • (V 2) / 2 • 9,81 = (0,31 • 0,24 2) / (2 • 9,81) = 0,00091 m.
Ezt a számot meg kell szorozni a menetek száma 90 fok
Ennek eredményeként, az impedancia a lefektetett cső: 0,38 + 0,4 = 0,0273 m.
Elmélet helyi rezisztencia
Akarja, hogy felismerjük az eredmény kiszámításához a helyi ellenállás fordult, és a különböző kiterjesztések és korlátozások a gázvezeték.
A nyomásveszteség a helyi ellenállás képlet alapján:
h-fej veszteség itt mérik méter.
Ez ζ-együttható az ellenállás, akkor kiegészítő képletek levelet az alábbiakban.
V - a folyadék sebessége. Mért [méter / másodperc].
g - nehézségi gyorsulás egyenlő 9,81 m / s 2
Ebben a képletben a változó csak a helyi ellenállási együttható a helyi ellenállási tényező az egyes elemek a.
Normál eltávolítása 90 fok.
helyi ellenállási együttható kb egységét.
A képlet a többi szögek:
A fokozatos vagy sima forgását a cső
Fokozatos cső forgása (visszahúzó vagy lekerekített térd) jelentősen csökkenti az áramlási ellenállást. A nagysága a veszteségek jelentős mértékben függ az R hányados / d és a szög α.
helyi ellenállási együttható sima forgás lehet meghatározni kísérleti képleteket. Elforgatásához 90 °, és R / d> 1, ez egyenlő:
A forgatási szög nagyobb mint 100 °
Egy forgási szög kisebb, mint 70 °
A padlófűtés, csövek 90 ° forgás: 0,31-0,51
Az áramlási sebesség képletű van behelyezve a cső kis átmérőjű.
Vannak még sima tágulás és összehúzódás, de van az áramlási ellenállás lényegesen alacsonyabb.
A hirtelen tágulás és összehúzódás elég gyakran előfordul, például a bejáratnál a radiátor fordul hirtelen kitágult, míg kilépő folyadék a radiátor hirtelen korlátozást. Továbbá, a hirtelen tágulás és összehúzódás megfigyelt gidrostrelkah és gyűjtők.
Mert póló ágak két vagy több irányban, a számítási folyamat nagyon megnehezíti az a tény, hogy még mindig nem világos, hogyan kiadásokkal minden ága. Ezért úgy oszlik tee kanyarokban és számítania alapuló áramlási sebesség az ágak. Meg tudja becsülni körülbelül a szemet.
Keresse meg az ellenállást a fűtés radiátoros rendszer. Lásd a képet.
Csövek fém 16mm, belső átmérője 12 mm.
5 m hosszúságú cső.
Szerint a fűtési állapotban, az áramlás a radiátor kör kell lennie 2 l / min
Enyhén jobbra 90 fokkal megfelel 2 db.
Kanyarok 90 fok: 2 db.
A hirtelen kitágult a belépésnél a radiátor. 1db.
Hirtelen szűkülettel kilépő a radiátor: 1db.
A hőmérséklet a hűtőfolyadék (víz): 60 Celsius fok.
Hogy oldja meg ezt a problémát, akkor is használhatja a számológép hidraulikus veszteségek
Megkezdéséhez számítani az ellenállás mentén a csővezeték hossza.
Először is megtalálják az áramlási sebesség a cső.
Q = 2 l / min = 0,096 m3 / h = 0,000033333 m 3 / s.
V = (4 • 0,000033333) / (3,14 • 0,012 • 0012) = 0,29 m / s
Találunk Reynolds-szám
ν = 0,65 • 10 -6 = 0,000000475. Ez hozott a táblázatban. A vizet 60 ° C-on
További ellenőrzi az asztalra, ahol megtalálják formulát találni a hidraulikus súrlódási együttható. Azt kapja az első régióban, amennyiben
4000 0,25 = 0,3164 / 7326 0,25 = 0,034
Következő, töltse ki a képlet:
h = λ • (L • V 2) / (D • 2 • g) = 0,034 • (5 • 0,29 • 0,29) / (0,012 • 2 • 9,81) = 0,06 m.
Találunk ellenállás Enyhén
Sajnos, az irodalomban vannak különböző koefficiensek megállapítás helyi ellenállási együttható a következő képlet szerint megbízható tankönyv viszont használt padlók, a következő: 0,31.
h = ζ • (V 2) / 2 • 9,81 = (0,31 • 0,292) / (2 • 9,81) = 0,0013 m.
Ezt a számot meg kell szorozni a menetek száma 90 fok
Találunk ellenállás térd (előre 90 °) forgatás
Általában, az illeszkedés a többrétegű cső, amelynek belső átmérője kisebb, mint a cső, és ha az átmérő kisebb, illetve, és a sebesség nő, és ha a sebesség megnő, a fokozott ellenállás a forgatást. Ennek eredményeként, veszem az ellenállás: 2. Mellesleg sok program, hogy éles fordulat 2 egység felett.
Ahol van összehúzódását és tágulását - ez is egy hidraulikus ellenállás. Én nem számítanak a tágulás és összehúzódás fémből és műanyagból szerelvények, hiszen továbbra is mindig érjen ebben a témában. Akkor ők maguk számítanak.
h = ζ • (V 2) / 2 • 9,81 = (2 • 0,292) / (2 • 9,81) = 0,0086 m.
Ezt a számot meg kell szorozni a menetek száma 90 fok
Találunk ellenállás a belépő a radiátor.
A minimális átmérő vesszük 15 mm, és a legnagyobb átmérője a radiátor vesszük 25mm.
Mi található a keresztmetszeti területe két, különböző átmérőjű:
ω1 = π • D 2/4 = 3,14 • 15 2/4 = 177 mm 2
ω2 = π • D 2/4 = 3,14 • 25 2/4 = 491 mm 2
Mivel az átmérője 15 mm-nél nagyobb 12 mm, így a sebesség csökkent, és vált egyenlő 0,19 m / s
h = ζ • (V 2) / 2 • 9,81 = (0,41 • 0,19 2) / (2 • 9,81) = 0,00075 m.
Találunk ellenállás a kilépő a radiátor.
Ki a radiátor - nem más, mint összehúzódása a csővezeték, így a helyi ellenállási együtthatót találni cső kiterjesztése egy éles szűkülése.
Area már ismert
ω2 = π • D 2/4 = 3,14 • 15 2/4 = 177 mm 2
ω1 = π • D 2/4 = 3,14 • 25 2/4 = 491 mm 2
h = ζ • (V 2) / 2 • 9,81 = (0,32 • 0,19 2) / (2 • 9,81) = 0,00059 m.
Ezután összeadjuk a veszteséget, ha a veszteségek egymást követő egymással.
Manuális kivéve az egész matematika, már készített egy speciális program:
By the way, ezeket a számításokat lehet alkalmazni, hogy a vízellátó rendszerek.
