Elektróda kazánok (más néven - Ion) - egyfajta elektromos kazán fűtési magánházak és villák. A fő különbség abban rejlik, hogy a hagyományos fűtési elemek helyébe egy blokk elektródok, amelyek a fő fűtőelemet. Ezt a cserét oldotta meg a problémákat rejlő hagyományos elektromos kazánok: alacsony hatékonyság és rövid élettartama.
Egy elektróda kazán egyfajta elektromos kazánok. A különbség abban a tényben rejlik, hogy van egy fűtőszál egy blokk elektródák.
Annak ellenére, hogy az egyszerű szerkezet, az elektróda magas hatásfokú kazánok. A víz felmelegítése, például kazánok mozgás közben következik be át a hűtőközeg, amely árammal.
Egyszerű tervezés lehetővé teszi, hogy az elektróda kazán kezével.
De a munka megkezdése előtt meg kell értenünk, a készülék és a működési elve az ilyen eszközök.
Kijelölése elektróda kazánok
Ion kazánok fűtésére helyiségek bármilyen típusú, mind a lakossági és ipari. Ezen túlmenően, az elektróda kazánok optimális abban az országban használható, a garázsban vagy üvegházban. A kazán hatásfoka nem függ attól, hogy azok nyitott vagy zárt fűtési rendszer. Ha a fűtési rendszer kétkörös, azaz a hűtőfolyadék nem fog a kazán belsejében, az ion rendszer használható vízmelegítésre. Végül elektróda kazánok optimális elrendezése „meleg padlót” vagy függöny.
Vissza a tartalomhoz
Tervezése és üzemeltetése elektróda kazánok

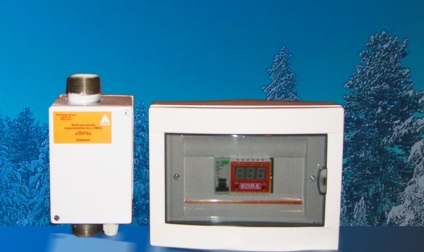

Meghajtóeszközre elektróda kazán.
Szerkezetileg, Minden szivattyú egy elektród-fém csövet borítja poliamid, amely úgy működik, mint egy szigetelő. A hegesztett cső bevezető és kivezető csövek és a hűtőközeg-ellátás terminálok és a föld között. A csövet szorosan lezártuk egyrészt, másrészt azt behelyezik a készülék elektródák szigetelve poliamid dió házban.
Hossza kazánok, eladott egy boltban, általában nem haladja meg a 600 mm-es átlagos átmérője 320 mm. Teljesítmény eszközök változnak a 2 kW (a felfűtés 80 m ł) és 50 kW (a nagy szoba egy belső térfogata akár 1600 m ł). Így kazánok vannak osztva egyfázisú (2 hatványa 6 kW, fűtésére magánházak), és a három-fázisú (teljesítmény 9 kW 50, melegítésére használt ipari épületek és struktúrák). Fogyasztás kazánok optimálisan, ha a hűtőközeg hőmérséklete az abban 75 ° C-on Ha a hőmérséklet alacsonyabb, és kisebb energiafogyasztást, mert alacsonyabb hőmérsékleten a hűtőközeg alacsonyabb elektromos vezetőképesség. Ha a hőmérséklet meghaladja ezt a jelet, akkor az energiafogyasztás megnő.

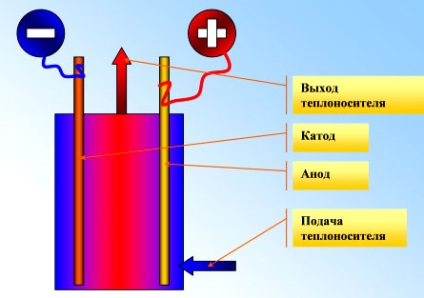

Vezetési készülék működési elve és az elektróda az elektromos vízmelegítő.
A legtöbb jelenlegi elektróda kazánok fel vannak szerelve egy automatikus vezérlő rendszer túlfeszültség-védelemmel és a start-up egységet. Drágább modellek felszerelhetők egy távirányító, komplett gsm-modul. A jelenléte a szabályozó tartja a beállított hőmérsékletet a hűtőfolyadék számára a legjobb teljesítményt.
Elve szerint a hűtőfolyadék elterjedt belül a fűtési rendszer ion kazánok vannak osztva nyitott és zárt. A nyílt rendszerek, a hűtőfolyadék mozog hatása alatt természetes keringés szállított hő a fűtési radiátor, hőt ad le, és visszatér a kazánba. A zárt rendszerek vannak felszerelve tágulási tartály és egy keringető szivattyú, amely szükséges a kezdeti szakaszban a fűtőközeg fűtés.
Vissza a tartalomhoz
Előnyei és hátrányai ion kazánok

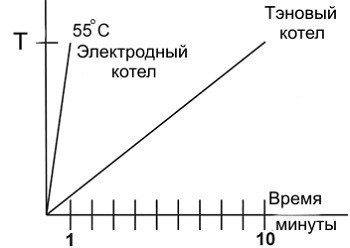

Graph hatékonyságát hasonlítottuk össze az elektróda és a kazán fűtőberendezések.
Az előnye, elektróda kazánok elektromos, hogy:
- van egy nagy hatásfok (95-98%). Egy ilyen nagy index eszközt magyarázható egyszerűség és a fűtőközeg fűtési elvét;
- nem rendelkeznek az úgynevezett „szárazon futás”. A hűtőközeg teljes jogú résztvevője az elektromos áramkörben, így a túlmelegedés hiányában. Ha a víz kifolyik a rendszerből, az áramkör egyszerűen megnyílik bármiféle káros hatás nélkül;
- ezek nagyon gazdaságos, mivel a hűtőközeg hőmérséklete 75 ° C alatt, amint azt korábban említettük, az energiafogyasztás minimális. Ezért, ha hármas tér radiátor hőmérséklet alacsonyabb, mint ezen a szinten, akkor az energiatakarékosság válik kézzelfogható;
- azok gyorsabb, mint a hagyományos elektromos kazánok üzemi hőmérsékletének eléréséhez és lehűl gyorsan, ez pozitív hatással van az automatikus ellenőrző rendszerek;
- ők nem szenvednek túlfeszültségtöl. Ha a feszültség leesik, a kazán csak akkor működik, kevesebb energiával, de nem áll le egyáltalán
- van egy sokkal kisebb méretei optimális kihasználására magánlakásokban és nyaralók.
Azonban, eltekintve a profi, elektróda kazánok megvannak a maga hátrányai:
Menetrend energiafogyasztás elektróda kazán és szezonális hőmérséklet-ingadozások.
- ion kazánok csak akkor működik, változó áramforrások óta állandó áramerősség víz fordul elő. Ezért ezeket a kazánokat nem lehet működtetni a vészhelyzeti erőátviteli rendszerek, mint például az akkumulátorokat;
- eiektródrendszerek igényes hűtőfolyadék minőségét. Minél kisebb a vezetőképessége a hűtőfolyadék, annál kisebb a teljesítmény a kazán. Továbbá, a kazán teljesítmény csökken során vízkő képződik;
- Amikor a kazánt biztos, hogy a földelés, mivel az áramütés kockázatát üzemzavara esetén a szigetelő lényegesen magasabb, mint a TENovyh kazánok;
- mint korábban említettük, nem szükséges, hogy melegítsük a fűtőközeg 75 ° C felett, mivel ez vezet a magasabb energiafogyasztás;
- a levegő bejutását a kamrába, ahol a víz fűtési vezet gyorsított korróziós folyamatok;
- lehetetlen használni a vizet a fűtési rendszer egy-ion kazán, mivel tele van szabad ion;
- meg kell ismernie az elektromos, hogy vegye figyelembe a sajátosságait az elektromos vezetőképesség a víz. Ez a tudás szükséges, hogy ellenőrizzék a kazán működését.
Vissza a tartalomhoz
Telepítése és üzemeltetése, a kazán
A követelmény a telepítés a kazán a jelenléte a automatikus légtelenítő, nyomásmérővel és biztonsági szeleppel. Elzárószelepeknek kell elhelyezni, miután a tágulási tartály.

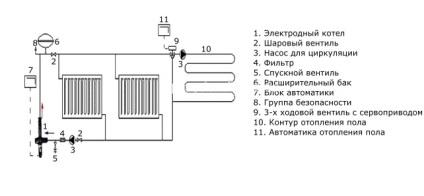

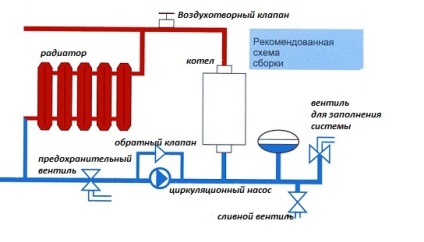

Reakcióvázlat standard kapcsolódási elektród kazán.
Elektróda kazánok kell függőlegesen, elve miatt a működésük, és szintén egy független kötődés a felületre. Az első 1200 mm fűtőcsövek kell fémből vagy horganyzott. A rendszer többi része a állhat fémcsövek.
Réz földvezetéket keresztmetszete legyen legalább 4 mm-es ellenállás kisebb, mint 4 ohm és csatlakoztatható a nulla terminál, amelyet általában alján található a kazán.
A kazán hatásfoka javul, meg kell mosni speciális eszközöket telepíti a fűtési rendszer.
Telepítése előtt az ion kazán fűtési rendszert át kell mosni vízzel azzal a kiegészítéssel, speciális berendezések, amelyek általában le vannak írva a készülék igazolását. Ha a rendszer tiszta, vagy rosszul használják alacsony minőségű hőhordozó közeg és a szennyezők, például a kazán hatásfoka csökken.
Kiválasztása radiátorok fűtési rendszerek ion kazán összegétől függ, hogy a rendszer térfogata, azaz a fűtőtest és a motor kapacitása a csövek. Az optimális elmozdulása a fűtési rendszer kell körülbelül 8 liter per kW teljesítmény a kazán. Efölött kazán szabályok működni fog több időt, ami növeli az energiafogyasztást. Radiátorok egy rendszerben ion kazán kell bimetál vagy alumínium, mint a többi ötvözetek tartalmaznak nagy mennyiségű szennyeződést, amely hatással lesz a víz vezetőképessége. Ha a rendszer nyitott típusú, akkor a radiátorok kell egy belső műanyag bevonat, mivel a légáram felgyorsítja korróziós folyamatok. kapuzott rendszerek mentes ezt a hátrányt.
A használata öntöttvas radiátorok gyakorlatilag elfogadhatatlan, mivel nagy mennyiségben tartalmaznak szennyező anyagok, ami csökkenti a hatékonyságot a kazán, és jelentős mennyiségű, ami növeli az energiafogyasztást.
Vissza a tartalomhoz
Előállítása elektróda kazán kezével
Ion bojler kezével szükséges: a csövet, és az elektróda fém hő.
Ha ismeri az elvet ion kazánok, valamint a működési jellemzőket, és még mindig szeretné, hogy ez a kezüket, akkor szüksége lesz:
- hegesztőgép és a készségek dolgozni vele;
- acélcső szükséges méret;
- elektróda vagy elektróda csoporttal;
- terminális nullavezető és a föld;
- terminálok és szigetelők az elektródák;
- és egy fém hüvely tee
- A vágy és a kitartás, hogy elérjék a végső célt.
Megkezdése előtt a kazán kezével a szerelvény kell figyelni, hogy több fontos pontot. Először is, a kazán földelni kell. Másodszor, a semleges vezetéket az aljzatból szállított kizárólag a külső csőhöz. És a harmadik, a fázist kell benyújtani, kizárólag az elektródát.
kazán kezével összeszerelési technológia meglehetősen egyszerű. Belül a acélcső körülbelül 250 mm hosszúságú és 50-100 mm átmérőjű van behelyezve az egyik oldalról a tee elektród vagy elektród egység. Miután tee lesz belépő vagy a hűtőfolyadék aljzatba. Egyéb cső oldalán van felszerelve foglalat csatlakoztatásához fűtőcsövek.
Között a TEE és az elektród van elhelyezve szigetelő, amelyet ezen kívül az egy kazán szivárgás. A szigetelő anyaga bármilyen alkalmas hőálló műanyag. Mivel szükséges, hogy biztosítsa a tömítettséget, és így a lehetőségét, hogy egy menetes kapcsolat a tee, és az elektróda, a jobb szigetelő fordult üzlet annak érdekében, hogy ellenálljon a konstrukciós méretekkel.
A kazántest van hegesztve csavar, amely csatlakozik a semleges vezetéket kapcsa és a föld között. Lehetséges biztonsági háló még egy csavar. Az egész szerkezet alá rejtett dekoratív burkolat, ami egyben egy további biztosítékot az áramütés ellen. Hozzáférés korlátozása a kazán az elsődleges és legfontosabb feladat megfelelnek a biztonsági előírásoknak.
Mint látható, az elektróda szerelvényt a kazán saját kezével - egy elérhető cél szinte bárki. A legfontosabb dolog -, hogy tudjuk, hogyan működik, és figyeli a biztonsági óvintézkedéseket. Melegítsük a haza!
