Electron fegyvereket nagy tértöltés
;
;
- A görbületi sugara az anód.
A 4. ábra azt mutatja, a függőség, amely lehetővé teszi, hogy pontosan azonosítsák a minimális keresztmetszet helyét a gerenda, ami fontos a fejlesztés ágyú anód kialakítása és a választék a helyét a mágneses lencse. A kapcsolat a gerenda konvergencia szöge értékek előtt és után a membránt a következőképpen fejezhető ki:
Ha a katód, és elegendő emissziós áram a gerenda korlátozza tértöltés, a fókuszáló hatása a lencse független az alkalmazott feszültség. Így elméletileg, a nyaláb alakja független a feszültség, amely felgyorsítja az elektronok.
4. ábra - Viszonylagos fókusztávolsága az anód nyílást
fegyvert a relatív görbületi sugara anód
.
Alapadatait elektronágyú, amely számítás alapja a Pierce módszerrel, és meg lehet határozni egy másik módszerrel. Ebben az esetben van szükség, hogy meghatározzuk az összes forrás kibocsátó jellemzői:
1. A jelenlegi feszültség összefüggést a fény; gerenda konvergencia szögek tér belsejében az anód - katód
, és mögötte az anód
;
2. A katód áramsűrűség;
3. A sugár mérete és az áramsűrűség az abban áthaladása során az anód nyílást.
Közötti kapcsolatok a jelenlegi és a feszültség és gerendák geometria a rajzon látható az ábrán. 5. Jellemzői kibocsátók függ azok relatív méretét. Ezért a számítási folyamat lehet választani bármilyen alkalmas méretű. Abszolút méret határozzuk meg a feltételeket megengedett áramsűrűség a katód emissziós. Az 5. ábra egy rajz, egy általános, amely lehetővé teszi, hogy meghatározza az arányát mennyiségek
;
;
;
. Minden pont a grafikonon megfelel egy adott megoldást a radiátor design.

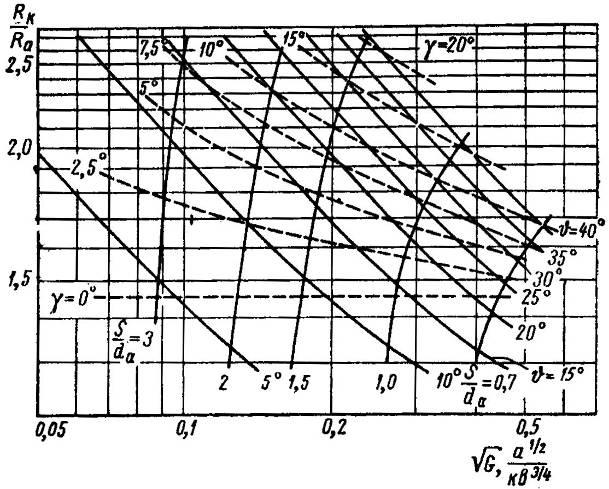

5. ábra - Diagram válassza ki a méret a radiátor Pierce.
Ha két értéket adnak, általában
, A fennmaradó értékek meghatározása a diagramon. A nagyon elektródák alakját, a szokásos módon, vagy numerikusan határozzuk meg a galvanizáló fürdő. A kapcsolat a vágy az elektron-termikus berendezések növekedését a áramsűrűsségét Érdekes megfigyelni a perveance korlátozásokat jelentett sugárzók ilyen konstrukció. Berendezések magas perveances van a jobb oldalán található ábra 5. ábra. Amikor egy jobbra vonal mentén
csökken. Így, egy adott sugár a gömb alakú katód
gyorsuló elektródát kell elhelyezni, a lehető legszorosabban kell a katód. A szóródási anód membrán hatás növekszik a megközelítés, hogy a katód. Következésképpen megszerezni ugyanazt a konvergencia szög a fény kijáratánál a radiátor
nyalábformázást sor nagyobb szögben
. Amikor az arány a távolság katód - egy membrán
a végső átmérő
Ez lesz olyan kicsi, hogy a membrán kezd torzítja a mezőt a felületén a katód emissziós áramsűrűséggel a közepén a katód kisebb lesz, mint a széleken. Ezért, az áramsűrűség a sugár válik nem egyenletes keresztmetszetű és a gerenda áram kisebb, mint ami várható az ábráról az 5. ábrán. limit arány
Általában úgy tartják, hogy 0,7. Nagyságát és előjelét a szög
nagyban befolyásolja a teret díj és a gerenda, a lézernyaláb perveans
Ez a funkció a két
, és a kapcsolatok
.
különböző arányai görbületi sugara az anód és a katód a 6. ábra mutatja. Való kilépés után a nyaláb keresztül az anód nyíláson át a folyamat kamrába, ahol nincs elektromos mező, ez befolyásolja a tértöltés kezd eltérni, bár a minimális keresztmetszete található és mögötti tér az anód. Nagysága a sugara a legkisebb keresztmetszete a gerenda
és a távolság a szakasz az anód membrán síkjában
Ez attól függ, a sugara a nyaláb az anódon áteresztő nyílásmérete
és a konvergencia szög
. A elektron-ágyú,
függvényei a kapcsolat
. Graphics, amely lehetővé teszi, hogy meghatározza ezeket a paramétereket a 7. ábrán látható.
6. ábra - függését nyaláb konvergencia szög után emittere a konvergencia szög belül a radiátor.
Az ismertetett elve elektronágyúk lehetővé teszi, hogy össze egy rendszer arányban keresztmetszeti területe a sugárzási tartományában a katód 1. 40. A katód elektród van katód potenciál, és ezért nincs szükség további előfeszítő tápfeszültség, ami nagyban leegyszerűsíti a telepítés a tápáramkör. Kibocsátók épült ezen elvet, széles körben használják a elektronsugaras berendezések elsősorban olvasztására és hegesztési fémek. A számítás rendszerek, a fenti nem tekinthető a jelen lévő lyukak az anód és a defókuszáló hatása a fény, így hozzávetőleges eredménye valós rendszerekben. Ezért a fenti számítás szinte pontos eredménye gerendák perveances
, ez igaz arra az esetre, kis lyukak és paraxialis elektron pályáját. Amikor nagy vezetőképességű fegyvereket kell elvégezni kompenzálja a hatását anód lyukakat a fény fókuszálást.
7. ábra - függése a paraméterek által meghatározott minimális nyaláb keresztmetszetében (
) A tervezési paraméterek a fegyvert.
