Easytronic mta - robotizált sebességváltó
Easytronic MTA - robotizált váltóval.

MTA Easytronic lehetővé teszi kézi (manuális) vagy automatikusan (automatikus) változó, ugyanabban a két mód biztosítja az automatikus tengelykapcsoló vezérlő.
Easytronic egyesíti a kényelmet, az automata sebességváltó vezérlő és a hatékonyság, és a legjobb tulajdonságait mechanikus áttételek. De ez minden, feltéve, hogy az Easytronic és fut hibátlanul. De ha figyelmen kívül hagyják a szolgáltatás hajtás, kuplung az újraélesztés MTA válhat rendkívül költséges.
A vezérlő gombnak a következő pozíciókba:
N = Semleges.
A = Váltás az automatikus és a kézi üzemmód. A kijelző a sebességváltó A vagy M.
R = Hátrameneti fokozat. A szerelés a jármű áll.
+ = Kapcsoló overdrive.
- = Kapcsoló visszakapcsol.
Működése az automata kuplung utánozza a vezető tevékenységét a kuplung pedált és három módot biztosít a tengelykapcsoló működését. Két alapvető módja meghúz (zárt) és a kuplung ki (nyitott) fogást. A harmadik mód - egy üzemmódot egy részben zárt tengelykapcsoló (csúszás), vagy is nevezik feltérképezés módra - „lopakodó” módban. Ez a mód lehetővé teszi, hogy zökkenőmentesen mozogj vagy manőver parkoláskor. részleges csúszás rendszer vezérli ECU számított paraméterek „adhéziós hőmérséklet”. amelynek kiszámítása a különbség a forgási sebességet a lendkerék és a sebességváltó bemeneti tengely, és egyéb paramétereket. részleges csúszás mód akkor aktiválódik, amikor a fékpedál felengedésekor és a motor fordulatszáma közel alapjáraton. Ez a mód megköveteli finomhangolás a tapintási és a világosság az ő munkája erősen függ a tartósság, a teljes MTA irányítási mechanizmus.
Tervezze MTA Easytronic
Kostruktivno MTA Easytronic mehanicheskouyu egy hagyományos átviteli. kiegészítve egy automatikus sebességváltás és a tengelykapcsoló hidromechanikai meghajtót. spetsializitovannym hajtás vezérlése a vezérlő által. integrálódott a tengelykapcsoló-egység és a kapcsolódó információkat a motor ECU-t. ABS BCM és CAN buszon keresztül.

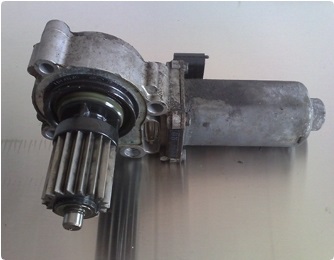

Tengelykapcsoló működtető egység

- elektromos motor
- blokk
- a vezérorsó (féreg)
- féreg kerekű
- excentrikus kerék
- tű
- elmozdulás átalakító
- visszahúzó rugó
- dugattyúrúd
- főfékhenger
- Önellenőrzés és érvényesítési érzékelők és végrehajtó elemeket
- Munka diagnosztikai berendezések
- A tájékoztatás kölcsönhatás fedélzeti információs hálózat, az intelligencia CAN-busz
- A választott algoritmus és kézi tengelykapcsoló ellenőrzési stratégiát és az alapján a vezető intézkedések és az állami mechanizmusok


A meghajtó egységet sebességváltó
Elektromechanikus sebességváltó szerkezetileg két elektromos motorok. Az egyik motor kiválasztásáért felelős az átutalás (kiválasztás). a második motor tartalmazza a kiválasztott sebességváltó által sebességváltó villa (shift) illő átviteli. Process anologichen egyszerűsített a vezető tevékenységét a kiválasztási átvitel, de ezek a motorok osuschesvlyaetsya Command vezérlőegységet.
A hajtómű.


Motor sebességfokozatot.


A motor sebességbe.


MTA Easytronic a Corsa-C / Meriva-A
Cars Corsa-C és kiegészítették a Meriva-A 5-fokozatú kézi robot MTA F13 és F17. Karbantartás és alkalmazkodás paraméterek MTA végzik ütemterv szerint meghatározott szervizkönyv vagy nem ütemezett MTA amikor ilyen részeket cserél vagy hibák (rándulások. Csúszás) a dobozban, az észre, amikor az autóvezetés. Karbantartás csökken három alapvető műveleteket. Ezeket a műveleteket hajtják végre OP-COM adapterrel és v121001 programot. Fő szolgáltatási Easytronic működő ítőabiak útközben:
Meriva-A (Corsa-C)> Átviteli> MTA Easytronic> Programozási

MTA Easytronic a Corsa-C / Meriva-A
1. cseréje a hidraulikus folyadék (DOT4) vérzés a tengelykapcsoló.
Csavarja ki a fedelet és tengelykapcsoló-folyadék tartályt általában látni piszkos régi folyadékot eltávolítani a tartályt a kuplung, akkor használja a fecskendőt. Ezt követően adjuk hozzá a friss folyadékot bachek. On a légtelenítő szelep ruha átlátszó csövet és tárolja a kulcsot 9. Az ablakban találja a tételt tengelykapcsoló teszt (tapadás), és adja meg azt. A két lásd a Megnyitás gomb (Squeeze) és zárt (Release). Nyomjuk le a tengelykapcsoló és nyissa a légtelenítő szelep. Régi folyadék áramlik ki a csövet, majd zárja be az aljzatba. A szkenner, nyomja meg az „Undo” gombra. Ismételjük meg ezt az eljárást, amíg az Európai Unió nem mennek ki a friss, folyékony.
Most el kell távolítani a levegőt a tengelykapcsoló. Ebből a célból a munkaablakba van egy pont Bleed tengelykapcsoló hidraulikus (Kifutó a kuplung). Szerint az utasításokat a tengelykapcsoló tartályban van szükség, hogy hozzon létre egy, 2 bar nyomáson. Erre a célra speciális ustroysva szivattyúzására hidraulikus vagy rendes szivattyú fedelét egy módosított tartály behelyezett csap egy tömlő nélküli gumiabroncsot. Ezután kattintson a gombra a lehetőségek Programok és kövesse az utasításokat a képernyőn. Ennek eredményeként, van, hogy a tengelykapcsoló teljes mértékben felkészült a további tanulási folyamat MTA vezérlőegységet.

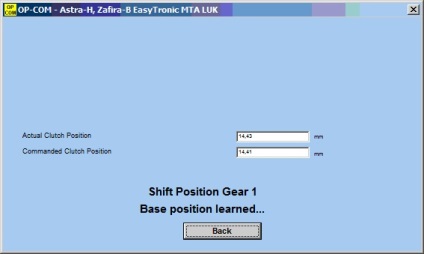

2. Teach transzmissziós geometriával.
A pontos munkavégzésért váltás szükséges tájékoztatni a vezérlőegység minden geometriai paramétereit egy konkrét esetben a doboz. E célból egy olyan eljárást, Learn Sebességváltó paraméterei (memorizálás paraméterek frissítések). Végrehajtása alatt ennek az elemnek a két szakaszból áll.- Az első lépés. A gyújtás bekapcsolásakor a motor ki van kapcsolva, felhúzott kakassal. Miután ezt a lépést, hogy a szkenner elindítani a motort kér a további munkához.
- A második lépés. Üresjárati, felhúzott kakassal, a fékpedál le van nyomva. A szkenner befejezi a második szakaszban a képzés sikerét üzenetet.
3. Tanítsd a fogási pont.
Alaposságát pontosságának csomópont tanulás tengelykapcsoló vezérlő függ a tartósság a munkáját és a vezetési komfort. A tanulási folyamat is két részből áll.- Az első lépést kiválasztásával Touch piont illesztése (Memorizál az érintési pont). Ez az eljárás végzi az alábbi feltételekkel: A motor alapjáraton. kalapács felemeljük, a fékpedál benyomva, a sebességváltó kart semleges. A folyamat, meg kell, hogy kövesse nyomon az üzeneteket és programok lefordítani a választó váltó a helyről „N” és „A” és fordítva. Jobb, ha ezt késedelem nélkül, mert különben az adaptációs eljárás lehet megszakítani timeout. Végén az eljárás kerül kiadásra befejezése az üzenetet.
- A második szakasz - ez egy újabb adaptációja a tapintási pont és a végső fázisban a számítógépes képzés. El kell végeznie lépésben további Touch piont Adaptáció menü (General adaptációja az érintési pont). Végrehajtását tekintve megegyeznek az első szakaszban, és a végén az üzenet is.
Kiegészítő információk szerviz esetén Easytronic
Nem nehéz észrevenni, hogy verzióról 121001 további lehetőségeket, hogy módosítsa a firmware Easytronic vezérlőegység. Teljesítése a négy pont a típus Variant Coding witth ABS Corsa-C lehet önteni a legújabb firmware verzió a vezérlőegységet. Azonban, akkor van értelme, ha van egy kétséges, hogy dolgozik egy elavult változatát firmware. Meg kell némi óvatosság kapcsolatban, hogy. hogy ez a blokk még nem támogatott CAN-busz konfiguráció programozás. És ha valamilyen okból nyilván a konfiguráció lesz törve. hogy anélkül, hogy a beavatkozás a Tech2 már nem csinál.
MTA Easytronic, Astra-H
Mert a zavartalan kiigazításokat, különösen hangsúlyozni, hogy a folyamatban kell a kéziféket, és tartsa a lábát. Ha ezek a feltételek nem felelnek meg a következő, a kiigazítási folyamat befejeződik. Csatlakozó OP-COM diagnosztikai csatlakozó és csatlakozzon a sebességváltó vezérlő egységet.
Diagnostics> Astra-H> Hajtómű> MTA Easytronic
Ezután válassza ki a programozás, és bejutni a programozási mód menüben.

1. cseréje a hidraulikus folyadék (DOT4) vérzés a tengelykapcsoló.
Csavarja ki a fedelet és tengelykapcsoló-folyadék tartályt általában látni piszkos régi folyadékot eltávolítani a tartályt a kuplung, akkor használja a fecskendőt. Ezt követően adjuk hozzá a friss folyadékot bachek. On a légtelenítő szelep ruha átlátszó csövet és tárolja a kulcsot 9. Az ablakban találja a tételt tengelykapcsoló teszt (tapadás), és adja meg azt. A két lásd a Megnyitás gomb (Squeeze) és zárt (Release). Nyomjuk le a tengelykapcsoló és nyissa a légtelenítő szelep. Régi folyadék áramlik ki a csövet, majd zárja be az aljzatba. A szkenner, nyomja meg az „Undo” gombra. Ismételjük meg ezt az eljárást, amíg az Európai Unió nem mennek ki a friss, folyékony.
Most el kell távolítani a levegőt a tengelykapcsoló. Ebből a célból a munkaablakba van egy pont Bleed tengelykapcsoló hidraulikus (Kifutó a kuplung). Szerint az utasításokat a tengelykapcsoló tartályban van szükség, hogy hozzon létre egy, 2 bar nyomáson. Erre a célra speciális ustroysva szivattyúzására hidraulikus vagy rendes szivattyú fedelét egy módosított tartály behelyezett csap egy tömlő nélküli gumiabroncsot. Ezután kattintson a gombra a lehetőségek Programok és kövesse az utasításokat a képernyőn. Ennek eredményeként, van, hogy a tengelykapcsoló teljes mértékben felkészült a további tanulási folyamat MTA vezérlőegységet.
2. Teach transzmissziós geometriával.
a következő üzenet jelenhet meg, a folyamat elején: Feltételek nem helyes!
Valószínűleg kell kilépni a programból, kapcsolja ki a gépet, adja meg az MTA tisztítható hibákat, és ismételje meg az eljárást. Ne felejtsük el, hogy tartsa a fék.
Oktatás, fogaskerék paramétereket. (További Sebességváltó paraméterek)

1. Az eljárás ajánlott akasztani az első kerekeket. hogy szabadon mozoghat.
2. Fordítsa a gyújtáskapcsolót nem indul a motor. Semleges helyzet (autó a kézifék)
Szeretnénk megerősíteni a választás jóváhagyásához nyomja meg az OK gombot.

Úgy kezdődik, 1. szakasz
Nézd, mint átviteli konfigurált 1.-5. Hátul.
