Cryptex - modding flash meghajtót a Leonardo da Vinci
Gyakran az ötlet modding felületén helyezkednek el, körülöttünk. Így néztem névadó film alapján a könyv Dena Brauna „DaVinci kód” nekiláttak próbál „elrejteni” információ található. Az az elképzelés, mechanikai védelme az információ formájában cryptex tűnt annyira érdekes, hogy 2 nap gyötri a keresők minden lehetséges információt. From „filmkép” cryptex úgy döntött, hogy feladja azonnal, mert sok közülük formájában mindenféle emléktárgyak, sok nem kell vásárolni, és ragaszkodni szem előtt. rajzai Leonardo da Vinci vettük kialakítás alapján.
Az egyetlen dolog maradt, hogy kitaláljuk, hogyan valósítható meg az összes legalább szinten a rajzok villogni. Mérnöki tartott egy hétig, hogy enyhén szólva, ez lett kellemetlen a munka mennyiségét, bár elég nagy pontossággal. Ezért a munka folyamatosan időre elhalasztották, és mégis ez történt. Előretekintve mondjuk csak a munka egy kicsit boldog, egy csomó dolgot a végrehajtás folyamatát elvetették szinte azonnal.

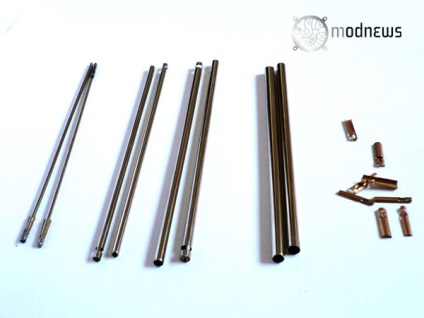

Úgy döntöttek, hogy kezdje a legegyszerűbb alkatrészek - állványok, amelyek nem hordozzák a mechanizmus semmilyen funkciót, vagyis azok statikus. Mint egy anyagot, ami nem jobb, nem olyan, mint a csöveket az antenna. Ezek tartós és könnyű, szintén könnyű felvenni az átmérő szükséges.
Meg kell forrasztani, így segítségével csiszolópapírral eltávolítás fedőlap nikkellel.
Következő volt, hogy 8 támogatás mosók, a folyamat a teremtés könnyen látni a képeket. A donorok szolgált anya m2
Reams egy 3 mm átmérőjű, emlékeztetnek az átmérője a cső.
Egy kis felvételi szög a Dremel
Akkor most hogy a megfelelő kör alakú.
Itt látható a készülék munkadarabok szorítására a fúró
És a tényleges eredmény
Most meg kell forrasztani a terméket. Obluzhivaem leggyakoribb forrasztópáka
Forraszanyag gázégőt «Dremel»
Az előzetes eredmények, kezelés után csiszolópapírral. Rack még méretre kell vágni, de jobb, hogy a hely
Rack még méretre kell vágni, de jobb, hogy a hely
Aztán vártam az első napot egy kis anyagveszteséggel fordította.
A Modle volna, hogy a belső betétek lemezből készült sárgaréz
De kiderült, hogy felesleges, maga részét túlságosan vékony, és ez vágás nélkül a „fogak”
Gyorsabb és sokkal könnyebb őket elfordult a drót. Drum spiráihuzai
Dremel mód, és íme
Donor új darab
Vágjuk a szokásos módon Dremel szükséges pontosság érhető el, hogy beilleszti a munkadarab grafikon papírt. Miután a vágási folyamat csak él
Készítsük el a kapott előforma keményforrasz, folyamat.
rézcső került kiválasztásra alapján az egész várat. Ez lesz spin rajta dial-up mechanizmus, és ez is elérhető lesz, hogy a média közvetlenül magát egy „társ” a zárszerkezet. De kezdjük az elején.
Felszerelése írásszedő mechanizmus egy hordozó-alapú, a szükséges mozgástér.
Közötti időszakokban a dobok berakott mechanizmus tervezett telepíteni a betét, tegyük őket.
Ismét minden milliméterpapír, fúró fúró 1mm
Novellákat legfeljebb 3mm.
Ismét próbálja meg, és hogy ott van a közelben? 🙂
Rack simán ment, és akkor befejezni a távtartók
Made hasonló módon két több távtartót elválasztó az egész mechanizmus a szélek berakott
Nem vagy fáradt kedves olvasók. szerelési munka jött a közepén, amíg lehet számolni az összes alkatrész.
Számít, akkor mi egy pár további részletek
További kis állító kereket, meleg, tartsa. Azonnal levágta a felesleges.
Most lehet, hogy a cső propil 2 mm, meg kell hosszú és sima. Ezért jelölés elején vágja vékony köröket, majd erősíteni. Minden szabálytalanságok a vékony kör rejtőzik, amint elindult a teljes hossza a megerősített.
Ne felejtsük el továbbá az összes alkatrész. Nos, akkor két újabb
És még két megszámolni őket, mielőtt. Befejezni a második oldal

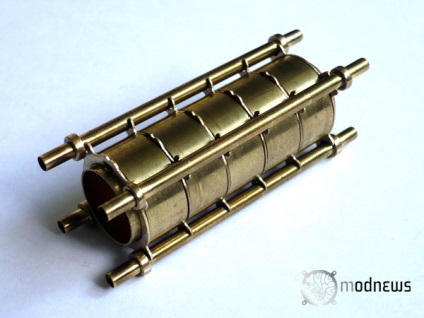

Még mindig nem fáradt gondolni számolni. Minden, minden véget ér. Élvezi az előzetes eredmény
Hagyomány, hogy a belső betétet úgy döntött, hogy a fa.
A bélés nyugszik, ezzel a berendezés.
Fogyóeszközök a rögzítő egy fedelet
Fúrt a tervezett fa egy kis lyukat, és illessze a epoxi ragasztó anyát. Száradás közben lehet tenni csavart.
Gyűjtse látjuk, hogy mi történik
Nem feledkeztünk amit csinálunk. jobbra zár. Amint kapta be kell zárni, így leáll. A rudak készülnek 2 mm sárgaréz. A lyukak az összes kapcsolódik ugyanahhoz epoxi ragasztó.
Ez tényleg működik!
Nyitott lakat kell, mert ha a hívás egy bizonyos kombinációja. Nézzük kód megjelölése. Feldolgozási, és az első dolog, amit tenni a kockázatok
Gyűjtünk, és ellenőrizze, ha valami elromlik - csak akkor nem kell megjavítani

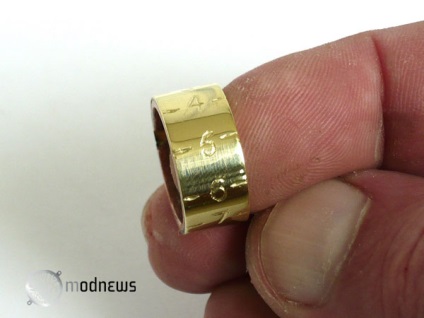

Aztán gravír számok
Most már mind csiszolt és összerakni a külső összes kitöltött
Elveszett a vett zár és ügyelve minden megfelelően működik, akkor folytassa közvetlenül a flash meghajtót. Ehhez helyezze be a belső csinál propil-, ezt követően záró azt egy vékony lemez sárgaréz. A fát erősítése epoxi. Ehhez azt acetonnal hígítjuk, és a zsírt, amíg nincs több felszívódik. Tettem hozzá egy kis festéket, néhány foltok értékesített porok. Száradás után egy kis pick up szabálytalanságok, valószínűleg akkor, amikor zárva van, így a tulajdonságok a fa. Gyűjtjük és élvezze az eredményt.
Eyed olvasók látni fogják, mert a számok kombinációja vaku csökkent 4. Csak egy kis hiba a teljes hossza, és a fa kellett vágni, csak az ötödik állomása. Hanem egy ember, aki nem tud róla megpróbálja viszont minden 5 „kerék”, egyfajta „üzembiztos”. Azok, akik megpróbálták számít - összesen több részből egy kicsit több, mint 60. Bent idején a jármű gyártási telepedett 8GB, az általános összes termék elérte
Minden türelem és a jó modding! És a kód nem fogom mondani 🙂
