Collet Befogó töltények szerszámgépekhez és microdrill rajzok, videó
Collet - speciális eszköz használható befogó szerszám végzésekor esztergálás, marás, fúrás és egyéb műveletek feldolgozásával kapcsolatban fém munkadarabok alapuló műszaki feladat (végrehajtott műveletek sorozata, a feldolgozási technológia, a mellékelt cikkeket vázlat).

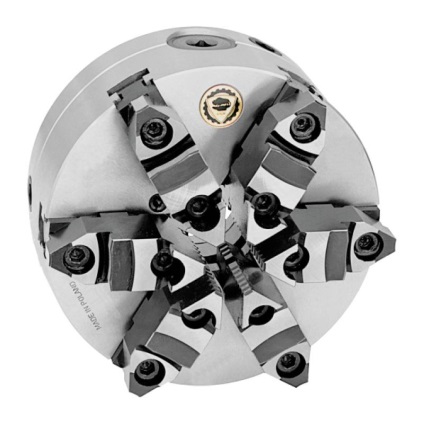

Típusok és működési elvek tokmányok
Befogópatronok használják elsősorban a feldolgozó a hidegen hengerelt rúd vagy más fémes cikkek képezik, amelyek felületükön kezelni.
Szerkezetileg a patronok sorolható a funkcionalitás:
- fix mechanizmust;
- egy csúszó mechanizmus;
- A visszahúzó.
Minden tervezési megvannak a maga sajátosságai. A takarmány-típus úgy van kialakítva, mint egy acél hüvely 3 vágások alkotó szirmok, amelyek a rugós hatást.

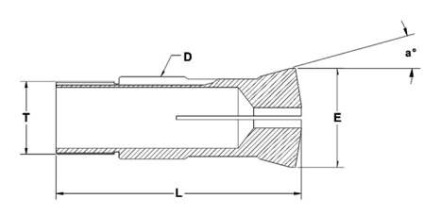

Rajz № 1 patronos főorsó
Collet F típusú - bilincs a főorsó használják rögzítse a munkadarabot.

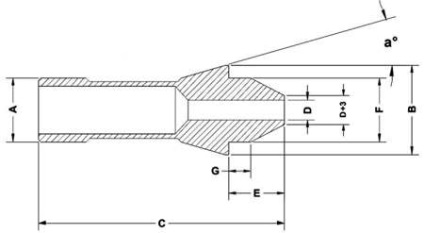

Rajz № 2 patronos protivoshpindelya
Collet típusú LN - protivoshpindelya készült hosszúkás, a mérete E méretétől függ.
Rajz 3 № Collet R típusú
Type R - befogóhüvelyek vannak vontatott típusú.
Rajz № 4 patronos típusú T
Írja T - szorító.
Rajz № patronos 5 BF
Tsang, takarmány típusa BF - takarmányozására szánt huzal.
Ha telepítve a gépen a betáplált befogópatron menetesen kapcsolódik a cső révén, amely táplálják be a megmunkálási zóna. Meg kell figyelembe venni a strukturális jellemzője - a mérete és alakja a befogópatron, ami szükségszerűen meg kell egyeznie a profil a kezelt rúd.
A felkészülés a kezelés rúd áthalad a szirmok, amelyek miatt a tervezés jellemzői szorosan tartsa a munkadarabot. A feldolgozás során, alkalmazása során az előminta növeli a forgatás miatt erő közötti tapadás a szirmok és a munkadarab. A működési elve a szorító elemek alapján a tapadást fokozó szirmok a munkadarab forgatása közben a munka mechanizmus. Ujj, amely 3 szirmok kezelésére használt termékek és 3 mm, a négy - 80 mm-es, hat - több, mint 80 mm. Jellemzően, a befogópatron van egy szög csúcsa a kúp egyenlő 30 °.

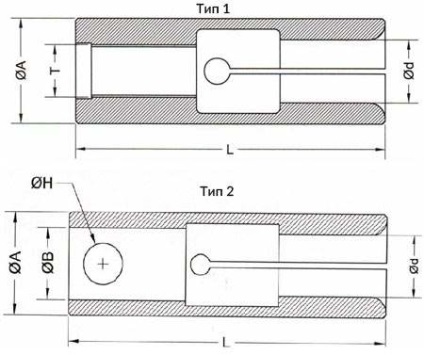

A befogóhüvely a tengelyen 2 mm (0,1-3 mm), hogy mikrodereli

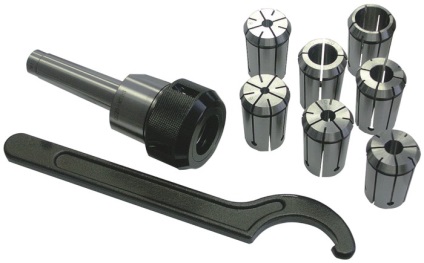

A kezelés hengerhuzalok használt befogóhüvely felszerelt rugók, amelyek növelik leszorítóerőt bütykök. Növelésével az átmérője a munkadarab szerkezetét használjuk, felszerelt speciális inszerteket kiválasztott méretei szerint a termék. Patronos befogó is használják a feldolgozási fúróval, maró vagy egy csapot. A hüvely van rögzítve a patron az anyával, és a vágószerszám közvetlenül a befogópatron. Amikor rögzítő anyát hajtjuk csökkenése belső térfogatát nyílást, ahol az előforma van beállítva, ezáltal növeli a tartó erőt a rúd helyhez.
Patronok a design is megvannak a hátrányai. Először is, az a követelmény kell teljesíteni véletlen szárú szerszám használt jellemzővel befogóhüvelyek. A növényekben a legelterjedtebb típusú patronos ER, a legtöbb komponens a teljes mennyiség a használt eszköz.
Ha a komplex művek termékek gyártása során különböző patronok minden méretű és technológiák munka elvégzésére műveleteket, de gyakran van szükség, hogy összekapcsolják pillanat, vagy a saját kezét a szükséges befogópatron a kívánt tulajdonságokkal.
Hogyan készítsünk saját patronos
A gyártás a különböző termékek saját kezűleg vannak olyan helyzetek, amikor a megfigyelendő leltár nem teszi lehetővé, hogy hajtsa végre a szükséges műveleteket. Termény igényel befogópatron megfelelő igényeket kiszabott végrehajtásához szerint kifejlesztett termék vázlatot.
Minden munkát meg kell kezdeni egy vázlatot képzés tanulmány minden szükséges adatot. Vázlat patron lehetővé teszi, hogy vegye figyelembe az összes szükséges funkciókat célszerszámok és rögzítő mechanizmus a gyártása a saját kezét.
A gyártás a patronok kezük figyelembe kell venni számos funkciót:
- a belső átmérője a befogópatron egyenlő vagy kisebb, mint a minimális rész átmérője;
- növekedése a befogópatron belső átmérője miatt lehetséges, hogy a terjeszkedés a szirmok;
- A nagyobb gyártási mozgatható befogóhüvelyek kábelezés után, és javítja a minőségi jellemzőkkel szükséges kiegészítő őrlés, és kúpos útmutató része a befogópatron;
- Tisztában vagyunk azzal, hogy a pálya a hosszú távú munka elvesztette rugalmasságát befogóhüvelyek szirmok így eltörhet.
