Channel - táblázat mérete, termékösszetétel GOST

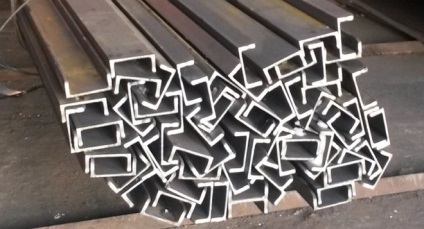

Egy ilyen közös elem a sok tartószerkezetekre, például a csatorna, jelentése profil U-alakú keresztmetszete van, amely készülhet különböző minőségű acélból, beleértve a rozsdamentes. Csatornák változhat nemcsak méretében (annak meghatározására, amelyek mindegyike egy speciális tábla), hanem a gyártási technológiát.
Ahhoz, hogy megértsük a választék küszöbök
Csatornák készült hidegen hengerelt és melegen hengerelt technológia. U-alakú metalloprofili különböző márkák is különbségek a megállapodás, a polcokon. Tehát vannak olyan csatornák, belső polcok felületei, amelyek párhuzamosak egymással, valamint a termékek, a polcok készülnek a belső rész egy bizonyos hajlam. Azonban sem a polcok készült bármilyen formában, a teljes választékát profilok U-alakú keresztmetszetű jellemzi nagy merevség kombinált kis tömeg. Éppen ezek a tulajdonságok sikeresen használja a csatornát minden méretben a termelés nagy építési egységek és bármely más helyre.
A fő előnye az U-alakú profilok tartalmazzák:
- nagy szilárdságú, amely ellenáll a hajlító igénybevételek jellegű;
- a képességét, hogy sikeresen ellenállni nem csak hajtogatást, hanem betölti többirányú jellegét (a különbség, tömörítés stb);
- nagy ütésállóság, amely okozhat mechanikai sérülés minták (fém csatorna, amely képződik hatékonyan és GOST gyakorlatilag nem a tervezési hiányosságok okozhat annak lebomlása a különböző terhelések).
Paraméterek párkány lejtős belső polcok arcok
jelölés
Ha megnézzük a választék a csatornák, kiderül, hogy ez magában foglalja metalloprofili széles mérettartományban. Ilyen sokféle lehetőséget javasolt, hogy nagyon nehéz választani csak egy márka csatornáján, melyik lesz a legalkalmasabb egy adott feladatra. Természetesen a gyártók tartják ezt a pontot. Ahhoz, hogy figyelembe kell venni az általuk használt termékeket címkézés során, amely lehet, hogy egy viszonylag teljes képet a jellemzőit és méretét az U alakú profil.

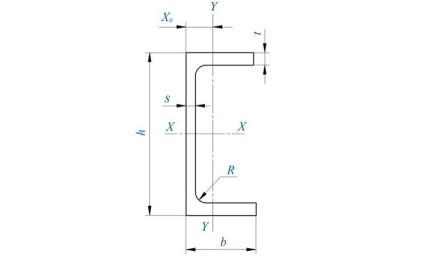

Beállítások vasak párhuzamos peremfelületekkel
Jelölések megfelelő GOST 8240-97, magában foglalja mind a digitális és az alfabetikus jelöléssel. A szám a kijelölése az első, a fő jellemzője, ez megfelel a méret a párkány. azaz a távolságot a polcokon. A levél szerint a jelölés lehet meghatározni, hogy milyen típusú a csatornát. Ezek lehetnek termékek, amelyekben a belső szélei polcok kialakítva lejtéssel vagy egymással párhuzamosan ( „Y” és „P”, sorrendben) metalloprofili költség ( „E”) vagy könnyű ( „L”) típusú speciális célú ( „C” ).
Ha szeretné tudni, hogy az összes többi dimenzió párkány egy adott márka a termékösszetétel, azaz különleges táblázatot, amelyben fel vannak sorolva. A választás egy adott márka szerint készített, hogyan tölti tárgya lesz a tervezés, a gyártás, amely a tervek szerint használni.
Ferde polcok arcok
Dimenzió asztal U polcok ferde belső felületei
(Kattintson a képre)
Magyarázat a többi megadott paraméterek az alábbi táblázat tartalmazza:
- I - tehetetlenségi nyomaték;
- W - rezisztencia pillanatban;
- i - forgási sugara.
Párhuzamos peremfelületekkel

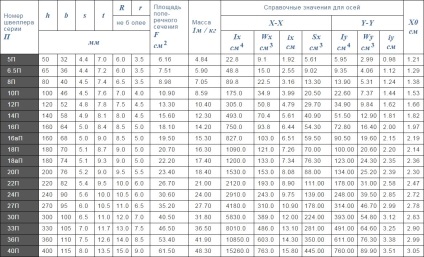

Dimension táblázat U párhuzamos polcok arcok
(Kattintson a képre)
Olcsó párhuzamos peremfelületekkel
Táblázat méretét a hatékony U-alakú szelvények párhuzamos peremfelületekkel
(Kattintson a képre)
Könnyű sorozat párhuzamos peremfelületekkel
Mérettáblázat U-light sorozat párhuzamos peremfelületekkel
(Kattintson a képre)
különleges
Mérettáblázat a különleges U-profilok
(Kattintson a képre)
Limit eltérése paraméterek
Tűrések párkány paraméterek
Táblázat határérték eltérése paraméterek küszöbök
(Kattintson a képre)

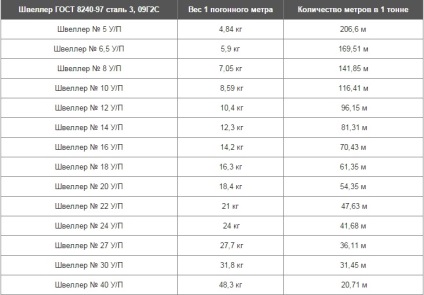

elméleti tömege
Táblázat elméleti tömegét párkány
(Kattintson a képre)
Egyes funkciók a kiválasztás
Választék a csatornák, természetesen, sokkal rosszabb, mint a különböző választék sarkok. de ez nem akadályozza meg a kiválasztott termékek kívánt méretű és előírásoknak egy adott tervezési probléma. Amikor kiválasztunk egy bizonyos márkájú termék mix kell, hogy vezérelje a következő szabály szerint, ami fontos a termékek bármilyen típusú: Határozza meg a csatorna, amely megfelel a követelményeknek kell szerepelt a leírásban, hogy egy rajz, amely védjegy, amely közelebb áll a táblázat tetején.
Választék, amelyben különböző típusú U-szakaszok táblázatos formában, hogy meghatározza nemcsak a méretük, hanem számos más fontos paraméterek:
- súlya méterenként;
- keresztmetszeti terület;
- axiális tehetetlenségi nyomaték;
- keresztmetszeti modulus;
- forgási sugarak.
Az utolsó három paraméter képest kiszámítottuk a központi tengelye a párkány szakasz.
Fontos, hogy válassza ki a márkacsatornákat mechanikai tulajdonságai nem alacsonyabb, mint a becsült több mint 5%. Ha ilyen állapotban a kiválasztott márkájú termékek nem végzik el, akkor a legjobb, hogy a csatorna a szám egy fent.
