Betűtípusok rajz (GOST -81 ESKD)
1. FOGALMAK ÉS FOGALOMMEGHATÁROZÁSOK
1.1. Betűméret h - meghatározott érték magassága nagybetűvel milliméterben.
1.2. A magasság a nagybetűk h merőlegesen mérve az alapvonaltól.
A magassága kisbetűs c határozzuk meg az arány a magasságuk (nélkül folyamatok k), hogy a méret a font h. például, c = 7/10 * H (chert.1 és 2).
1.3. Bukvyg szélesség - levelek legnagyobb mért szélessége összhangban chert.1 és 2. meghatározott méretéhez képest a betűtípus h. így például, g = 6/10 * h. vagy tekintettel a kiindulási d vastagsága. így például, g = 6 * d
1.4. Shriftad vonalvastagság - kapott vastagság típusától függően és a font magassága.

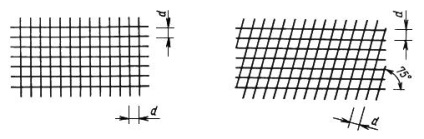

1.5. Kiegészítő rács - a rács által képzett kiegészítő vonalak, ahol a betűk illeszkednek. Lépés kisegítő rácsvonalak határozza meg attól függően a betűtípus vonalvastagság d (chert.3).
2. TÍPUSA ÉS betűméret
2.1. Létrehozza az alábbi betűtípus:
A Tilt-típusú (d = 1/14 * h) paraméterekkel az 1. táblázatban megadott;
A típusú elhajlással körülbelül 75 ° (d = 1/14 * h) paraméterekkel az 1. táblázatban megadott;
B típusú, dőlés nélkül (d = 1/10 * H) a megadott paraméterek a 2. táblázatban;
B típusú elhajlással körülbelül 75 ° (d = 1/10 * H) C paraméterek a 2. táblázatban megadott.
1. A távolság a betűk α, a szomszédos sorok, amelyek nem párhuzamosak egymással (például, a GA. AT), lehet csökkenteni a felére, azaz d vastagsága egy font.
2. A minimális távolság e szavak között. elválasztva írásjel közötti távolság a írásjelek és szó követi.
Ha a dokumentumok automatizált módon kellene alkalmazni a használt betűtípusok számítástechnikai berendezések. Ebben az esetben biztosítani kell a tárolás és a dokumentumok átadását a felhasználók számára.
2.2. Betűtípuskészletben következő méretekkel: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Megjegyzés. Betűméretet alkalmaz 1,8 nem ajánlott, és csak akkor érvényes, B típusú
2.3. Építőipari betűtípust a kisegítő rács látható chert.4.
2.4. Tűrések méretei betűk és számok ± 0,5 mm.
3. magyar ábécé (cirill)
3.1. Betűtípus A ejtéssel megadott chert.5.
3.2. A betűtípus nem dől látható chert.6.
3.3. B típusú font egy lejtőn látható chert.7.
3.4. betűtípust B lejtés nélkül látható chert.8.
4. latin ábécé
4.1. Betűtípus A ejtéssel megadott chert.9.
4.2. A betűtípus nem dől látható chert.10.
4.3. B típusú font egy lejtőn látható chert.11.
4.4. betűtípust B lejtés nélkül látható chert.12.
4.5. Típusai, alakja és elhelyezkedése ékezetes betűtípus A és B típusú lejtés nélkül megtalálható a referencia alkalmazása.
Ékezetek kell elvégezni ugyanazon szabályok betűtípusok a lejtőn.
5. A görög ábécé
5.1. Betűtípus A ejtéssel megadott chert.13.
5.2. A betűtípus nem dől látható chert.14.
5.3. B típusú font egy lejtőn látható chert.15.
5.4. betűtípust B lejtés nélkül látható chert.16.
5.5. A nevét a görög ábécé, látható chert.13-16:
