Bekötése a gipszkarton a szobában
Szerelés gipszkarton lapok (GCR rövidítve, és a köznép egyszerűen gipszkarton), segít elrejteni a hibákat a falak, és egy olcsóbb módszer, mint a nyomvonal segítségével más módszerekkel.
Logikus, hogy a kábelek, elosztó dobozok, kapcsolók és aljzatok elrejteni a gipszkarton alatt (azaz különleges házak - szerelési dobozok kapcsolók és aljzatok). A legegyszerűbb módja annak, hogy több vezetékek telepítése során az FCL, a telepítés után a profilok és lerakása előtt a lapokat a gipszkarton.
Kábelezés elrejtve a GCR
Először számítsuk ki a keresztmetszet kábel (VVGng. VVGng-LS) kábelezés, a terhelés, majd meghatározza a helyét a készülékek és kapcsolók, és ennek megfelelően a tervek csomópontok elágazás kábelekkel, amelyek fogják előállítani az elosztó szekrény.
Mivel a vezetékek és az alkatrészek - kábelek, elosztó dobozok, kapcsolók és aljzatok vannak rejtve gipszkarton, akkor ezt a rejtett kábelezés, meg kell lennie a bordás égésgátló anyag.
telepítés közötti kábel borda profilok
Útburkoló a hullámosítás közötti térben a fém profilok és a fal. Ha a mennyezet is varrt gipszkarton, és azt feltételezik telepítése spotlámpák, logikus lenne, hogy készítsen egy vezetékek a falon a mennyezet közelében, így a kábelezés a világítás, figyelembe lehajol, hogy csatlakoztassa a kapcsolók és aljzatok.

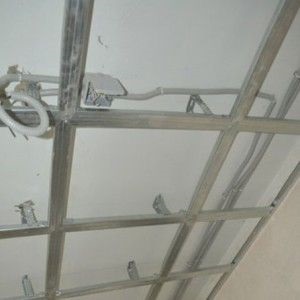

telepítés vezetékek a mennyezet alatti világítás
Hullámosítás rögzítve a kábel révén különleges klip, amelyek mellett a csavarokat, amelyek be vannak csavarva csapok. Tipli furatokat egy ütvefúró.
Clip mount hullámosítás
Jellemzők bekötése alatt GCR
Kapcsolók és aljzatok kerülnek a gipszkarton egy normál magasságú, így volt kényelmes használni őket.
Az SAE elosztószekrényekhez hozzáférhetőnek kell lennie, ezért kell biztosítani eltávolítható panel ellentétes dobozok, vagy használja kötődobozok, amelyek úgy vannak a gipszkarton lap szerint különleges lapok, valamint podrozetnik foglalatok kifejlesztett gipszkarton.
Szerelés doboz gipszkarton
Elosztó dobozok is meg kell tenni a nem éghető anyagból. Általánosságban elmondható, hogy ez a bekötési kell ugyanazokat a követelményeket, mint a rejtett kábelezés, azzal a feltétellel, hogy a fogadó kapcsolók és aljzatok lehet gipszkarton csak speciális tartási kifejezetten erre a célra.
helyezze a csatlakozódoboz
Védett flexi tömlő vezetékeket el lehet helyezni a speciális szerkezetek. Az átmenet a kábelt a profilt, hogy egy lyuk, átvágta a sugárirányú vonal, amelyen a szirmok vannak hajtva, amely megvédi a hullámosítás szigetelését és a kábelt a kopás ellen éles szélek.
Használhatja a hullámok, ha egy fal (tégla vagy beton) egyrészt, másrészt GCR lángálló. Emiatt a legjobb, ha nem éghető típusú gipszkarton. Ha a gipszkarton védelmi fal egy fából készült ház, a hullámosítás nem megengedett, csak a fém csövek.
Kábel telepítés gipszkarton fal
Jellemzők konkrét telepítési rozetta
Rozetta a gipszkarton tér el a hagyományos, hogy van egy speciális távtartók a hátsó oldalán, amellyel a henger nekinyomódik a rozetta gipsokartonnogolista hátoldalon.
Rozetta gipszkarton csavarokkal és távtartó rögzítésére
Ez a henger is van egy él az elülső oldalán, amely felfekszik a külső felületén a lemez, megakadályozva rozetta fulladjon a furat, mely fúrt, a fúró koronát. Így rozetta aljzat szorított közötti két gipszkarton felületek.
telepítése több üzletek gipszkarton
Rögzítőfülek nem zavarja, ha forgalomba rozetta a lyukba, de viszont a kívánt helyzetbe görgetés után csavarok meghúzása. Etetés a kábel készült egy speciális nyílás a hátsó oldalán a henger, amely kitör a megfelelő helyen.
Vannak is Műszerdobozok tervezték socket egység, amely esetben csatlakoztatva vannak speciális csatlakozók, amelyek kiterjesztik a dróton keresztül.
Burkolatok szerelése gipszkarton
Etetés kábelkivezetési telepítve a gipszkarton
Nem kell, hogy távolítsa el az összes gipszkarton lapok - megteheti részleges lebontása - nem mindig egységes lap gipszkarton nyúlik a mennyezetről a padlóra - a felső vagy alsó rögzítés végrehajtása segítségével darab körülmetélés, hogy meg kell találni, és távolítsa el.
Keresse beépítési profilok segítségével egy fémdetektor, vagy egy erős mágnes - a köztük lévő távolság lesz egy másik dimenzió. Azt is csörgő - egy kisebb listát ad ki magas hangot.
Lebontása után az adatlapot van kialakítva egy fülke, amely könnyen nyúlik a hullámos kábelt. A lyuk a kivezető fúrunk a gipszkarton, hogy a megfelelő helyre, és attól függően, ahol a gipszkarton lapokat eltávolítják, csökkentjük a kábel rozetta lyukak (ha hiánypótló képződött alább), vagy egy nyílás, ha a részleges lebontásából támogatni fölött.
fúrás egy lyuk alatt a fali aljzatból
Keresztmetszete a kábel is megakadályozza nyomja, ezért alkalmazzák a szuszpenziót egy erős szál vagy huzal, podorgivaya azt, annak érdekében, hogy esett a kívánt magasságba, ahol a akasztóhorog ujjai.
Vízszintes fektetés kábelkimenetnél alatt gipszkarton rögzített
A telepítési vízszintes kábelkivezető kapcsolat tolt alá gipszkarton különleges szóvá fém húr. Céljából az adatok is valóra basszus húr a zongorán, vagy speciális szóvá egy csúccsal.
Ezt szóvá tolta a profilok között és a fal néha görgetés, ha felfekszik az profil felé nyitó rozetta. Amikor kihúzza a csúcs bypass profilt, amelynek van egy lyuk, a hegye a karaktersorozat a padlón.
Ebben az esetben, egy erős neodímium mágnes, és keres egy tipp, ami mágnes a kívánt helyre. Az attrakció a mágnes és a zizegése üregelő jelzi, hogy a mágneses mező rögzíti a tip.
Vezetési mágnes felé nyitó rozetta mozgott húzás végén, a hátsó oldalán a gipszkarton. Hozza létre a lyukakat, string horog ujjait, hogy a másik végén van rögzítve kábel szigetelőszalaggal és szakaszon.
egy példa a kábel telepítve a gipszkarton
Így lehet, hogy a kábel bármely podrozetnik vagy dobozt, ha a profil nem nyomják a falnak, akkor is, ha a tér tele van szigetelés. Ebben az esetben, a hegye a mágnes van a belső felületén a GCR és felszabadítani, ha a profilt.
A hegy a szóvá tenni egy kicsit görbe, amely lehetővé teszi, hogy sor kerül a forgás közben a húr profil konstrukciók.
Vezetékek a gipszkarton mennyezet
Mennyezeti varrt különleges, mennyezeti gipszkarton lapok, amelyek vékonyabbak a súlycsökkentés érdekében.
Néha az ilyen lapok tévedésből vagy szándékosan (menteni) használják magasságba kerüljön. Tiltott szerelés aljzatok a mennyezeti gipszkarton, ha van szerelve a falra - az anyag finomabb, és nem tudnak ellenállni a dinamikus erők eredő, amikor a dugók a foglalatba.

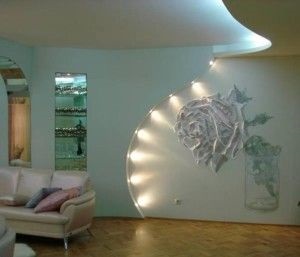

A mennyezeten gipszkarton mennyezeti fény spotlámpák kis méretekkel, úgy, hogy azok gyakorlatilag nem befolyásolja a teljes szuszpenziót szerkezetet.
A lámpák alatt az adatlapok gipszkarton fúrt lyukak megfelelő, majd végezze el a kábelezést.
Szerelése mennyezeti lámpa gipszkarton
Telepítése a vezetékek a mennyezet felett
Stretch zsinór segít mindegy húr, vagy rajz, valamint a mágnes. Nyújtás vezetékeket a csatlakozási pont, illetve a szélsőséges lyukak, kiegészítve szóvá bele, át a vízszintes profilokat a megfelelő irányba a következő lyuk, fogása tip mágnes.
Ez a módszer sokkal hatékonyabb, mint a használata egy fém golyó és cérna - a profil nem ugrik. Alkalmazása szóvá egymás nyúlik a vezetékeket együtt flexi tömlő a lyukon keresztül. Ezután csatlakoztassa a lámpák, és lehet telepíteni a lyukba, rámenős egy csatlakoztatott kábelt az álmennyezet.
