Az óra a kisülés mutató - rézkarc áramköröket
Még egyszer üdvözlöm a felhasználók, és teljesítik az ígéretet!
Ma már kezd terjedni részletes fotó Órák mentesítésre mutató (GRI). Ez alapján IN-14.
Minden műveletet az ebben és a következő pozíciók állnak rendelkezésre egy személy nincs tapasztalat, csak van egy kis készség. A munkát több részre oszlik, amelyek mindegyike lesz részletesen általam és bélelt a hálózathoz.
Ismerkedés az első szakaszban - rézkarc áramköröket. Miután tanulmányozta a szakirodalom megállapította, több technológiák:
- A lézertechnológia A vas (LUT). A munka, amire szükség van a három összetevőből áll: egy lézernyomtató, vas-klorid és vas. A módszer a legegyszerűbb és legolcsóbb. Mínusz az egyetlen - nehéz átvinni egy nagyon finom pályán.
- Photo-ellenállni. Dolgozni kell, a következő anyagok: a fotó-razist, nyomtató szalag, szóda, és az UV lámpa. A módszer lehetővé teszi, hogy a rézkarc áramköröket otthon. A hátránya az, hogy a költség nem olcsó.
- Reaktív-ion maratás (RIE). A munka szükséges reaktív plazma Ezért nem valósítható meg a lakásban.
Leggyakrabban használt anódos marással. A folyamat az anód az elektrolitikus maratás oldódása fém-oxidok és mechanikusan leválik a fejlődő oxigén.
Érthető, hogy úgy döntöttem, a LUT eljárás rézkarc áramköröket. A listát a szükséges berendezések és anyagok kell kinéznie:
- Vas-klorid. Ez fürdött a rádiók áron 100-150 rubel per bank.
- Steklotektolit fólia. Megtalálható üzletek rádiók radiobaraholkah vagy növényeket.
- Kapacitás. Alkalmas hagyományos élelmiszer-tartály.
- Vas.
- A fényes papír. Alkalmas öntapadó papír vagy fekete-fehér oldalt fényes magazin.
- Lézernyomtató.
Továbbá, nem hosszú keresés az interneten: kivonat a kész rajztábla és nyomtassa ki egy speciális programot (a Sprint Layout).
FONTOS! Print kell tükrözött, mint amikor át a képet a papír réz fordítottan jelenik meg.
Meg kell osztani és vágott egy darabot a PCB kártyát. Lehetővé teszi, fémfűrész, késsel vagy prototípus, mint az én esetemben, egy fúró.
Ezt követően, kivágott papír vázlat a jövő fedélzeten, és számszerűsíteni a PCB (a fólia oldalon). A papír kell venni a tartalék ahhoz, hogy lezárja a PCB. Horgonyzás egy lapot a hátsó oldalról ragasztószalaggal való rögzítése.
Végzünk részéről rajztábla jövőbeli vas keresztül többször az A4-es lap. Időbe fog telni, legalább 2 percig intenzív „vasalás” a festék átvitelére a réz.
Helyettesítő előforma áramban hideg vizet és könnyen eltávolíthatók a papír réteg (nedves papírt kell magát térhet szabadon). Ha a fűtés a felület nem volt elég, akkor mozgatni apró festék. Az dorisovyvat olcsó körömlakk. Ennek eredményeként az üres kártyát kell a következő formában:
Az elkészített oldatot előállítására tartály vas-klorid és a víz. Sokkal jobb, hogy erre a célra a forró vizet, ez növeli a reakció sebességét. Forrásban lévő vízzel kell szüntetni, mivel a magas hőmérséklet deformálódik díjat. Kész folyadék kell egy átlagos színét a tealeveleket. Card helyezzük az oldatba, és várja meg a felesleges fólia teljesen feloldódik.
Ha alkalmanként keverjük az oldatot a tartályban, a reakció sebessége is növekedni fog. vasklorid nem veszélyes a bőrre, a kezek, de az ujjak festhető.

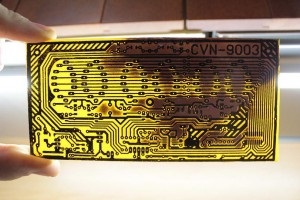

Ahhoz, hogy a jobb áttekinthetőség folyamat töltés helyezzük részben oldva. Mi legyen változás látszik a fotón:
A felesleges réz feloldódik a készítményben mintegy 40 perc alatt. Ezt követően a marási folyamat befejeződött. Továbbra is csak azért, hogy néhány lyuk. Végzünk árral jelölés és fúró fúró kis lyukak. Az eszköz működését a nagy forgalom, hogy a fúró nem mozdul el. A munka eredménye kell kinéznie:
A második szakaszban a gyártási óra GRI - forrasztás komponenseket. Ez magyarázza az ő következő bejegyzésben.
