Az eutektikus és eutektoid
Szigorúan véve, az eutektikus - egy pontot a fázis diagram. ahol a folyékony (olvadt fém) egyensúlyban van két vagy több szilárd fázis. Kristályosítása az ötvözet ezen a ponton történik állandó hőmérsékleten.
Laboratóriumunkban vizsgálatokban kedvenc állapotdiagram antimon-ólom eutektikus pont egy megjelölt „C” (1. ábra a). Ezen a ponton a képződött szerkezeti elem, amely más néven eutektikus (1b ábra).

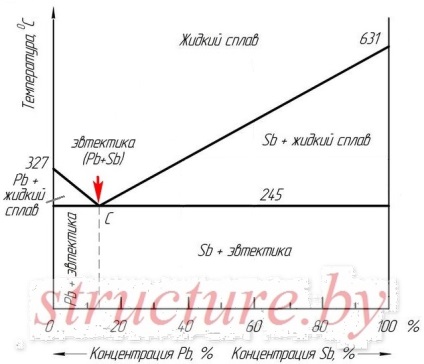

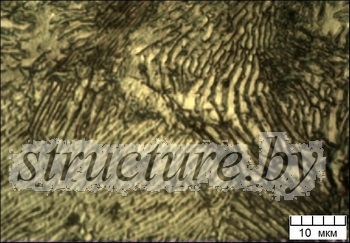

1. ábra A diagramja a ólom-antimon (a), és az eutektikum szerkezete ólom-antimon.
Mivel a mélynyomó dolgunk struktúrák fogják hívni az eutektikus építőelem. amely két vagy több fázis egyidejűleg kristályosítjuk az olvadék, és amelyek jellegzetes szerkezetű. Ie eutektikus fázis nem, és meg kell tartani ezt szem előtt.
Az eutektikus (eutektikus bomlás folyadékok) - valójában többfázisú kristályosítással, szétválasztással, diffúziós olvadék szimultán alakítjuk két kristályos fázisok. Lényegében, az eutektikus természetes kompozit anyag. mivel a fázisok általában lényegesen eltérő tulajdonságait.
Ha korlátlan ötvözet komponenst feloldjuk az egymással, az eutektikus nem képződik. Ez, például, Cu-Ni ötvözetek, Cu-Au, Ag-Au és pr.Primerom ötvözetek eutektikus ötvözetek Al-Cu, Pb-Sn, Bi-Cd, Al-Si (2), és még sokan mások. Természetesen, az ötvözetek a vas-szén, azaz acél és öntöttvas.

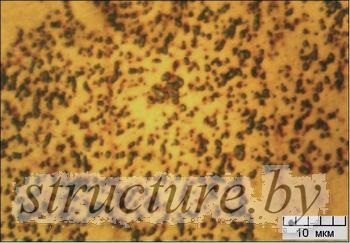

Ábra. 2 adalékolt eutektikus Silumin.
így eutektikus mindig keletkezik a kristályosítás során (a folyadék szilárd).
Eutektoid képződik átkristályosítással a szilárd oldat. A leggyakoribb példa vezet eutektoid perlit. Perlit képződik átkristályosítással (bomlás) az ausztenit. Pontban S azon a ponton, amikor 0,8% szén-szerkezete csak az alábbiakból áll perlit (3.).

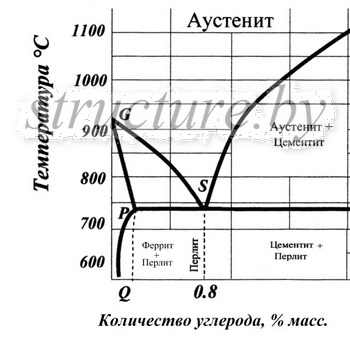

3. ábra részlete állami diagramok (a) és eutektoid vas-szén-rendszer (perlit) (b).
A legfontosabb dolog az eutektikus vagy eutektoid válik mindig van megoldás:
Eutektoid átalakulás. a szilárd, hogy egy szilárd;
Az eutektikus. a folyadék szilárd anyagot kapunk.
És azt kell mondanom, hogy az eutektikus (vagy eutektoid) - a legszebb fázisú komponens. Gazdag anyag bizonyítani eutektikus és eutektoid vas. Ábra. A 4. ábra a szerkezet tartalmaz eutektikus és eutektoid 3: foszfid (1) és a ferrit-grafit (2) eutektikus Ledebur (3), perlit (4).

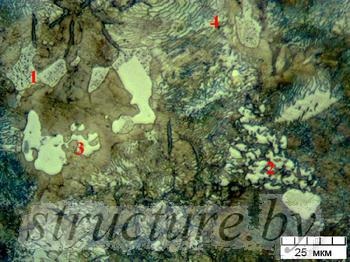

4. ábra: Három eutektikus és eutektoid
Különböző struktúrák vannak kötve egymással, és elválasztott típusú eutektikus és eutektoid nem mindig lehetséges. Az 5. ábra mutatja Ledebur (eutektikus) a hypoeutectic öntöttvas; vas + Ledebur ausztenit szerkezetét. Az viszont, Ledebour - a cementit + ausztenit. Az ausztenit szemcsék alatt 727 C transzformált perlitté. Ugyanez történt az eutektikus ausztenit. Ezért a mi eutektikus szobahőmérsékleten áll eutektoid cementit.

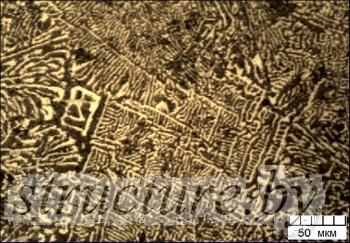

5. ábra hypoeutectic öntöttvas szerkezete.
A szerkezet a eutektikus (eutektikus) szemcsék, és így az eutektikus ötvözet szerkezete eltérő lehet. Ez határozza jellegét kristályosodó fázis és a kristályosítási körülményektől.
A forma megkülönböztetni poliéderes, lemez, elágazó (dendrites) és szferolit eutektikus szemcsék. Klasszikus lemezes eutektoid - perlit, amely már ábrán látható. 3 - 5. A lamelláris eutektikumnak ferroalloy látható a 6. ábrán.

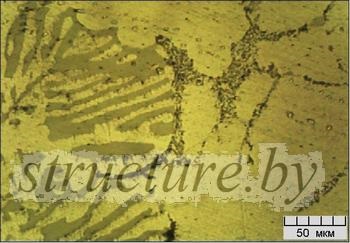

A 6. ábra Az eutektikus Fe-Ti ötvözetből, megtörés

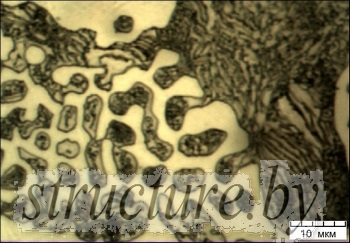

A dendritikus eutektikus típusú az 1. ábrán látható. A 7. ábra egy eutektikus gabona (dendrit típus) Silumin. 7b ábra - oxigén eutektikus Cu-Cu2 O az olvadt réz (izolált zárványok az egyik fázis).
