Az elv automatikus erősítés vezérlés vevők (AGC)
vevő bemeneti jel feszültség változhat nagyon széles határok között 40 ... 80 dB (10 2 ... 10 4-szer), amely változást okoz szinten, és így a jel teljesítmény a vevő kimenet. Hogy megvédje a terminálok a túlterhelés ellen, hogy módosítani kell az erősítés a vevő ugyanabban a tartományban. Kézi gain control lehetővé teszi a normális működését a vevő csak nagyon lassú változások a bemeneti szint, mint például a szerkezetátalakítás egyik rádió a másikra, és hogy - együtt jár a hátrányok. Nagy változásának mértékét bemeneti szint, például amikor a gyors fading rádióhullámok, meg kell használni az automatikus erősítés vezérlés (AGC).
Így, az AGC van annak biztosítása érdekében, viszonylag állandó feszültségű jel a detektor kimenete és a vevő, ha változik a jel bemeneti feszültség PAR.
Tekintsük a leggyakrabban alkalmazott inerciális rendszer folyamatos AGC inverz szabályozás (köszönhetően visszajelzések DC) (2. ábra).
2. ábra blokkvázlata az AGC.
Ábrán látható 2. Az AGC áramkör biztosítja erősítés csökkentése az RF és IF-erősítő növeli a bemeneti szintet Ube, és fordítva, a megnövekedett nyereség alacsonyabb jelszintek. Beállítás a rovására az energia a hasznos jel Vin mintavétel és azt átalakítani egy állandó feszültség szabályozó UREG. arányosan változik az amplitúdó a bemeneti jel Uin. Ez a feszültség vezérli a nyereség az RF erősítő fokozatok, és néhány szakaszában IF erősítő, így a szint kimeneti feszültség Uki szinte nem változott.
A közbülső frekvenciájú jelet Vin = Ubr kimeneti HA AGC érzékelő érzékeli az amplitúdó (Adar), és leszűrtük az aluláteresztő szűrő állandó vremenitFNCh = 0,1 ... 0,3 másodperc.
A nagyobb érték tFNCh> 0,3 sec eredményez elfogadhatatlan növekedések a tehetetlensége az AGC rendszer, melyik lesz észrevehető, hogy a fül a hirtelen változás a bemeneti jelszint.
A kisebb érték tFNCh <0,1 сек, из-за недостаточной фильтрации звуковых частот может привести к демодуляции сигнала и появлению искажений.
Gain szakaszában végezhetjük különböző módokon:
- Meredekség variáció erősítőelem (KU = S RH);
- változó terhelési ellenállás az erősítő elemek (KU = S RH);
- változtatásával tápfeszültség az erősítő elemek (KU
Az utolsó két módon kevésbé hatékonyak, mint a gain control korlátok nem haladja meg a 2 ... 4-szer egy színpadon. Miatti korrekció A tranzisztor bázisán az üzemmód változtató áramkör (változó meredekség bemeneti dinamikus jellemző) beállítását teszi lehetővé erősítés a színpad 8 ... 10-szer.
Ebből a célból kifejlesztett egy speciális tranzisztorok változó meredekségű. amelyben kifeszített része a kezdeti bemenő dinamikus jellemző lehetővé teszi a simán és széles tartományban változhatnak a dőlése (3.ábra). Ezek a tranzisztorok tudható GT328, GT346, KT3127, KP307 és még sokan mások.
A 3. ábra azt mutatja, hogy a növekvő kezdeti eltolás bázis U'0B> U0B működési pont mozog, hogy a területet nagyobb meredeksége a bemeneti dinamikus jellemzőit. Ha ez a bázis áram amplitúdója növekszik I'Bm> IBM növelésével nyereség a tranzisztor.
U0B változás kerül sor az AGC rendszert egy szabályozó feszültség UREG.

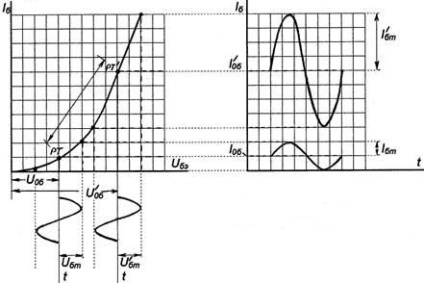

3. ábra magyarázata elvének erősítés szabályozó változás U0B tranzisztor bázis előfeszültség.
Amikor kiválasztja szakaszában az erősítés az AGC rendszer figyelembe kell venni:
1. az amplitúdó a felerősített jel kicsinek kell lennie, hogy használni nemlineáris jellemzői tranzisztorok részek nem vezetett a megjelenése nem-lineáris torzulást. Ebből a szempontból, az összes alkalmas kaszkádok RF és az első IF erősítő fokozatok.
2. Ne használja a szabályozott keskeny sávszűrő erősítők terheléssel formájában vagy piezo FSS. Jelentős változás a működési mód a tranzisztorok vezethet változást az elektródok kondenzátorok a tranzisztor, és ennek következtében LEHANGOLÁS választási rendszer.
3. Nem lehet beállítani a nyereség a keverési fázisban frekvenciaváltók, mivel ez sérti az optimális működési mód.
A 4. ábra a amplitúdójának jellemzői a vevő bármilyen típusú AGC.
Ha a vevő AGC offline, hogyan függ a kimeneti feszültség amplitúdója a bemeneti amplitúdó Uki = ƒ (Ube) megfelel a görbe 1. Ha egyenes gyenge jeleket, és közben erős az utolsó szakaszában a vevő túlterhelődik, és csökkenti a vevőerősítés, ami torzítás.
Jelenlétében egy egyszerű AGC (2 görbe) szabályozó feszültség létrehozott és használt bármely bemeneti jel amplitúdója. A hátránya az, egy egyszerű AGC az, hogy a a vevő erősítését csökken nem csak az erős jeleket, hanem a leggyengébb (bár kisebb mértékben), a fogadására, amely szükséges, hogy használja a teljes a vevő erősítését.
4. ábra amplitúdó Kharkteristika vevő. 1 - anélkül, hogy a AGC; 2 - egy egyszerű AGC; 3 - késleltetett AGC; 4 - amikor őrizetbe és AGC.
Ez a hátrány megszüntethető a késleltetett AGC (3-as görbe), ahol szabályozás akkor kezdődik, amikor a feszültséget az a vevő bemenetén elér egy bizonyos szintet. Ez a rendszer lehet elérni, ha a fájlt a dióda detektor AGC egy zárófeszültségét, az úgynevezett késedelem feszültség UZAD. Ez általában a kiválasztott egyenlő a feszültség amplitúdója az érzékelő bemenet, amely sootvetstvuyuet névleges vevő érzékenységét UZAD = UVH.MIN. Így egyre jelszint 0 UVH.MIN AGC rendszer nem működik, és a kimeneti feszültség növekedése következik be görbe 1. Ha a jelszint meghaladja UZAD. Az AGC kezd működni, és a kimeneti feszültség fog változni több görbe 3. szabályozására az erősítés szakaszában az RF AMP nagyon alkalmazása AGC késés van szükség.
Hogy javítsa a stabilizáló hatása az AGC rendszert a busz be további DC DCA erősítők. Ez az úgynevezett késleltetett AGC, és amplifikált (4-es görbe).
A hatékonysága az AGC a következő:
- megengedhető mértéke változik a kimeneti feszültség VDC UVYH.MAH / UVYH.MIN;
- a változás mértéke a nyereség AGC rendszer: A / B (alkalommal).
A vevők Nehézségi legmagasabb csoport belföldi szabványos D = 40 dB (100-szor), B = 6 dB (1,7-szer).
Az AGC késleltetés nélküli (5. ábra) vevő AGC érzékelő és a detektor lehet kombinálni egy VD1C5R5C6. Rátérve dióda VD1 lehetővé teszi, hogy kiosztani R6S6 terhelés DC összetevőjét negatív polaritású feszültség, amely, miután a szűrés a aluláteresztő szűrő kialakítva RARU Sarah szabályozó feszültség - UREG.
Kiindulási alap-eltolás + U0B tranzisztor VT1 első szakaszában, ha erősítő van kialakítva az összeg a pozitív feszültség + Upow. szállított egy olyan forrásból keresztül EK + R2, L2 és egy negatív kontroll feszültség - UARU. És U0B + = + Upow - UARU. azaz IUPIT I> IUARU I.

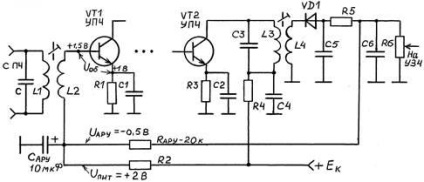

5. ábra sematikus ábrája egy egyszerű AGC.
Minél nagyobb az amplitúdó a vett jel Ui. A nagyobb vezérlő feszültség - UARU. amely csökkenti a kezdeti alap + ofszet U0B. S meredekség jellemzőit a tranzisztor, és az IF-erősítő erősítés szakaszban KU. Ennek eredményeként a kompenzáció, a kimeneti feszültség Uki a vevő lesz stabil, és csak kicsit változik függ a bemeneti szintet Uin.
Az időállandó az AGC, mint korábban megjegyeztük, Taru = RARU CARU = 0,1 ... 0,3 másodperc. Tekintettel arra, hogy a bipoláris tranzisztor bázis jelenlegi I0B viszonylag nagy, és úgy értékek tízes és több száz microamps, akkor RARU ellenállás nem lehet több, mint néhány tíz ohm (a rendszer RARU = 20 kohm). Sarah kondenzátor van az arányból számítható Sarah = (0,1 ... 0,3) / RARU = 10 uF.
Használja szabályozó kaszkád FET magas bemeneti ellenállás fokozza a RARU ... 1,5-1 MOhm. Aztán Sarah névértékének mindössze 0,1 uF.
Az ellenállás a visszacsatolás R1 ellenállás legyen jelentéktelen a CAB nem csökkenti a hatékonyságát a rendszer AGC beállítás.
Mivel a csökkenés a vevő érzékenysége gyenge jelek egyszerűbb AGC nem lehet használni, hogy állítsa be a amplifikációs RF erősítő fokozatok, mivel csökkenti a jel / zaj viszony.
