Választható minőségi osztály pontossággal. Meghatározzuk az optimális megmunkálási pontosság és számos minőségi osztály pontossága gyakran nehéz feladat. Egy önkényes, indokolatlanul magas minőségi osztályba kis tűréssel növeli a gyártási költség részei. Amikor kiválasztunk egy alacsonyabb minőségi osztályba pontossága a gyártási költség csökken, de csökkenti a megbízhatóság és a tartósság az alkatrészek az összeállítás.
figyelembe kell venni a probléma megoldása nem csak a természet az adott vegyület és az ültetési feltételekkel munkája, hanem ajánlásokat, amelyek figyelembe veszik, hogy tanácsos kinevezése egy adott minőségi osztály és a képesség, hogy a gyártás szükséges alkatrészek pontosságát.
Áttekintést a gépek a QLT csatlakozást és lehet beszerezni a következő példák.
Qualitet 5. és 6. alkalmazzák különösen pontos vegyületek, mint például a „dugattyúcsapszeg - persely felső fej a gépkocsi motorja hajtórúd”, „főtengely - csapágycsészékben”, stb ...
Qualitet 7. és 8. alkalmazzák fogaskerekek vegyületek tengely Beépítés gördülőcsapágyak, egy házban a tüskén malmok, stb N.
Qualitet 9. és 10. használják azok a vegyületek, ahol a pontossági követelményeket lesüllyednek, és a központosító és igazítás viszonylag magas (például, a telepítés a dugattyúgyűrű magassága a dugattyú horony, leszállás Csillag a tengelyen, stb).
Qualitet 11. és 12. elosztva mozgatható ízületek mezőgazdasági gépek, gyakran lelőttek növényi részek nem igényelnek pontosságú beállítási, hegesztett kötések.
Laza fit. A természet és a munkakörülmények mobil kapcsolatok változatosak.
Telepítések H / h az jellemzi, hogy a minimális különbség bennük nulla. Ezeket használják a párok magas követelményeket központosító furat és a tengely, ha a relatív mozgás a tengely és a lyukak a rendeletben, valamint az alacsony fordulatszámon és terhelés.
Leszállás 5 H / h van rendelve 4 vegyületek nagy követelményeket precíziós helyzetmeghatározó és az az irány, amely a megengedett hosszanti elmozdulás és elfordulás az alkatrészek a szabályozás. Ezek a leszállás helyett átmeneti (beleértve a cserélhető alkatrészek). Mert a forgó alkatrészek csak a használt kis terhelés és sebesség.
Ültetés 6 H / h 5 előírt magas központosító pontossági követelmények (például szegnyereg az eszterga, mérési fogaskerekek amikor szerelt orsók zuboizmeritelnyh eszközök).
Ültetés H 7 / h 6 (előnyös) használjuk a kevésbé szigorú követelményeknek a pontosságát összehangolás (például cserélhető fogaskerekek szerszámgépekben, burkolatok a csapágyak szerszámgépek, gépkocsik és más járművek).
Ültetés H 8 / h 7 (előnyös) van hozzárendelve a központosító felületet, ha ez lehetséges, hogy bővíteni gyártási tűrések némileg csökkentett összehangolás követelményeknek.
EBVP használatát teszi lehetővé kirakodás H / h-csoport. kialakított mezők QLT tűrések 9. 12, vegyületek alacsony követelmények a pontosságát összehangolás (például futómű csigák, tengelykapcsolók és egyéb részek a bordástengelyre felerősítő nyomatékátvitel, alacsony követelmények a pontossága a mechanizmus egészének kis- és terhelés).
Ültetés csoport H / g (H 5 / g 4; H 6 / g 5 és H 7 / g 6 - előnyös) a legalacsonyabb garantált kiürülését valamennyi kirakodás résekkel. Hozzá vannak szokva a pontos mobil kapcsolatok szükségessé garantált, de egy kis rés biztosítja a pontos központosítása az orsót, mint a pneumatikus eszközök, orsópolus a választóvonal berendezés, dugattyú párokban és m. P.
Az összes mozgó kirakodási leggyakoribb leszállás gruppyH / f (H 7 / f 7 - előnyös, H 8 / f 8 és hasonlók kialakítva QLT tolerancia zóna 6, 8 és 9). Például, a leszállás H 7 / f 7 használt siklócsapágyak villanymotorok kis és közepes teljesítményű dugattyús kompresszorok sebesség gép dobozok, centrifugál szivattyú belső égésű motorokhoz, és mások.
Telepítések H / e (H 7/8 E8 H / e8 -. Előnyös, H 7 / E7 és leszállás hasonlók kialakítva mezők QLT tűréseket 8. és 9.) olyan szabadon folyó vegyület folyékony súrlódás. Hozzá vannak szokva a gyorsan forgó tengelyek a nagy gépek. Például az első kettő ültetésére használt turbina generátorok és motorok tengely dolgozik nagy. terhelés. Ültetés H9 / E9 H 8 / e8 használt nagy csapágyak nehéz gépek, szabadon forog a tengelye a fogaskerekek és egyéb alkatrészek között kuplung központosító hengerfejek.
Ültetés csoport H / d (H 8 / d 9, H 9 / d 9 - Preferred kirakodási és hasonlók kialakítva mezők QLT tűrések 7, 10 és 11) használunk, viszonylag ritkán. Például leszállás H 7 / d 8 használjuk magas sebesség és viszonylag alacsony nyomás a nagy csapágyak, valamint a konjugációs „dugattyú - henger” a kompresszorok, és a leszállás 9 H / d 9 - alacsony pontossággal mechanizmusokkal.
Ültetés csoport H / C (H 7 / C 8 és H 8 / C9) jellemzi jelentős távolság, és alkalmazásuk vegyületek alacsony precizitás követelményeit központosító. Leggyakrabban ezek a leszállás felírt csapágyak (a különböző hőmérsékleti együtthatója lineáris tágulási a tengely és a hüvely) működő emelt hőmérsékleten (gőz turbinás motorok, turbófeltöltő és más gépek, amelyek működés közben a rés jelentősen csökken annak a ténynek köszönhető, hogy a tengely melegítjük és bővíti több, mint a csapágypersely).
Átmeneti ültetés. Tranziens leszállás csoportok H / js. N / K, N / m n / a n alkalmaznak a rögzített dugaszoló csatlakozókat, amelyre szükség van, hogy a központosító vagy pótalkatrészek (ha szükséges) mozgó őket egymáshoz képest. Jellemezve, hogy lehetőség a leszállás előfordulását konjugálás, mint egy rés, és zavarokat. vegyületet Mozdulatlanság további rögzítés érhető dűbelekkel, csapok és más rögzítők.
Átmeneti ültető szolgáltatást csak Qualitet 4. 8, ahol a tengely precíziós bennük legyen az egyik nagyobb pontosságot Qualitet lyuk.
Az átmenet leszállás legnagyobb tömítettséget, így egy kombinációját mérethatárt tengely (Dmax) és minimális korlátozó lyukméret (Dmin), és a legnagyobb különbség - kombinációja a korlátozó lyukméret maximális (Dmax) és minimális mérete határérték tengely (Dmin).

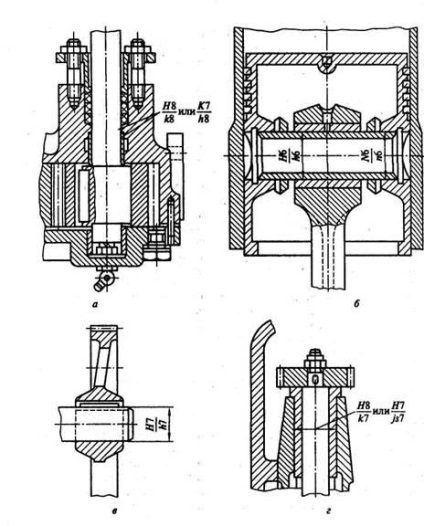

Példák az átmenet rendeltetési kirakodás ábrán látható. 1 (a - vegyület "tengely - hajtómű" b - kapcsolat "dugattyús - dugattyúcsapszeget - hajtórúd fej"; in - vegyület "tengely - lendkerék" d - vegyület "hüvely - Corpus").
1. ábra - Példák átmenet kirakodás
Leszállás a garantált előfeszítés. Leszállás a garantált előfeszítését rögzített állandó kapcsolat, a relatív mozdulatlanság az illeszkedő részek biztosítják a rugalmas deformációk felmerülő együtt a tengely lyuk. A korlátozó mérete a tengely nagyobb, mint a korlátozó furat mérete. Bizonyos esetekben, hogy javítsa a megbízhatóság a csatlakozócsapok járulékosan használt, vagy egyéb rögzítő, a nyomaték áttevődik a pin, és tart egy része a preload tengelyirányú mozgását.
Mivel a megbízhatóságot, és egyszerűsíti az építési és szerelési alkatrészek, beleértve a vegyület szoros illesztéssel, használják minden ága mérnöki (például, amikor összeillesztjük a keréktengely a vasúti járművek, egy tengely persely, a féreg kerékagy a koronával, stb).
Kiválasztási eljárás a vegyület (nyomás alatt, melegítés vagy hűtés magában a férfi rész és így tovább) által meghatározott tervezése részek, a méretei, a kívánt interferencia és más tényezők.
Megbízhatóság kirakodás interferencia számos tényezőtől függ: a mechanikai tulajdonságai anyagok a felületek, érdesség és felületi geometria, design tényezők, a zavarás, a szerelési eljárás, stb Az egyik ilyen tényező figyelembe veszik a számítás illesztéssel, a másik részét figyelembe a számítások nehéz vagy lehetetlen, így a fontos esetekben összhangban kiválasztott számítási leszállási tanácsos ellenőrizni kísérletileg.
Alkalmazási példák kirakodás szoros illesztéssel. Frekvencia alkalmazhatóságát előnyös leszállást beavatkozás megfelel a növekvő sorrendjében szorítás garantált.
Azoknál a vegyületeknél, vékony falú alkatrészek és vastagabb falú alkatrészek tapasztalható kis terhelés, előnyösen illeszkedik H7 / p6. A vegyületek vezeték ujjak a ház vezető, a reteszelő hüvelyek előnyös járulékos rögzítő leszállás 7 H / H 6. 7 R / S 6. Az ültetés H 7 / u 7 használjuk a vegyületekre, mint a hüvely csapágyak nehéz gépek, koronák csigakerék , lendkerék. Landing, jellemzi a legnagyobb mennyiségek garantált előterhelés - H 8 / x 8. H 8 / z 8. használják nagy teljesítményű vegyületek érzékelő a nagy forgatónyomaték és az axiális erők.
