Egy egyszerű diagram egy alacsony frekvenciájú hogy könnyen összeszerelhető saját kezét
Jó napot kedves sonka!
Üdvözlöm Önt a honlapján a „Rádióamatőr”
Ez a cikk a Rádióamatőr oldalon. nézzük meg egy egyszerű amatőr rádión - a kisfrekvenciás generátor.

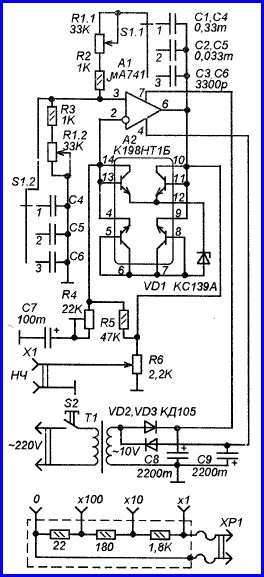

A generátor hajtott a hálózatról egy beépített tápegységgel. Power, amely úgy van kialakítva generátor összeszerelt egy műveleti erősítő A1. Wien-híd formájában ellenállások R1-R3, ellenállás és C1-C6. Kettős változtatható ellenállás R1 simítására szolgál frekvencia beállítása. S1 kapcsoló kapcsolt kapacitások Wien-híd, és így a frekvencia beállítási tartományok vannak kapcsolva. kimeneti feszültség stabilizáció áramkör VD1 és egy Zener-dióda van kialakítva a négy kapcsolóeszköz polaritása diódák, összeszerelt a tranzisztor szerelvény A2. Természetesen ilyenkor az egyes diódák, diódák de még egy tétel jelentősen eltérhet, amely növekedésével járna a SOI. Használhatja dióda szerelvény diódákkal tett egyetlen chip, az akkori a paramétereket a diódák azonos. Zener-dióda kapcsoló tranzisztor szerelvény, egy része a CCA műveleti erősítő és beállítja annak mélysége, nem teszi lehetővé korlátozódik a szinuszhullám. A készítmény tartalmaz DUS ellenállások R5, R4, és a kondenzátor C7. R4 ellenálláson állítható mélységű DUS (LF szintű kimeneti feszültség). R6 ellenállás korrigált szintje az LF kimenet. A generátor használhatja műveleti erősítők: KR140UD7, KR140UD708, KR140UD6, KR140UD608. Zener KS139 lehet helyettesíteni KS133A diódák KD105 - bármilyen alacsony fogyasztású dióda. Hálózati transzformátor bármikor 9-11 volt. Változtatható ellenállások kívánatos használni lineáris beállítási (SP-4 „A” csoport). Hiányában tranzisztor szerelvény KD103 diódák lehet használni, ahelyett, hogy ezeket tartalmazó építeni tranzisztorok (helyett az emitter katódot, egy anódot - helyett csatlakozik a kollektor és a bázis). De ebben az esetben, a SOI elérheti 0,3%. Kiigazítása tuning, hogy R4, hogy amikor a felső helyzetben R7, hogy megkapja a kimeneti feszültség 3 voltot. Graidurovku R1 skála alkalmazásával végezhetjük egy frekvenciamérő.
