Autonóm reflektorfény vagy kamera lámpa saját kezűleg
Ahhoz, hogy egy házi készítésű kamera fény van szükség:
* Searchlight, vásárolt a boltban.
* Step-up modul, hogy a kilépési mintegy 30 V.
* Az akkumulátor töltése modul 18.650.
* Az akkumulátor 18650.
* Forrasztópáka.
* Gyanta és forrasztani.
* Vezetékek.
* Power gombot.
* Shrink.
* Segéd vagy „harmadik kéz”.
* Fájlok kerek és szögletes.
* A voltmérő.
* A kétoldalas szalagot.
* Hot-melt ragasztó.
* Thermal vagy termopodlozhka.
* Elektromos szalag.
Ez minden. meg kell építeni stand-alone reflektorfénybe, a legtöbb elem vásárolt Kínában.
Folytassa közvetlenül a szerelvény.
Tekintse meg a szerelési folyamat itt.
Első lépés.
Kezdjük az elején, szükségünk van egy reflektorfénybe, hogy vettem a boltban, ő nekem kerülni valahol 400 rubelt, és volt a fedélzeten 10 Watt LED, hajtott tápegység szerelhető egy házban a kimenő feszültség 30 V
A rekesz, ahol a készülék a korábban szükséges, hogy egy lyuk alatt egy voltmérőt lámpa töltés modul, kapcsoló és a dugó yusb. Ez történik minden elég könnyen, de ez időt igényel, ebben az esetben, dolgozik egy fájlt. A folyamat során a hogyan ellenőrizheti a telepített komponenseket, például egy voltmérővel, így ha minden jól jön, akkor megyünk tovább.
Második lépés.

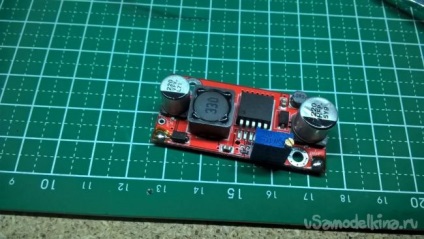

Körülbelül az alkatrész telepítésére a helyeken rendeltetésszerűen és ellenőrizze, hogy van-e elég hely a telepítéshez. Trimmer létre a step-up modul, hogy a kilépési 28, és a bejáratnál is ugyanaz a 18650, a maximális feszültség egyenlő 4,2 V.
Harmadik lépés.
Most is a forrasztópáka és várjon, amíg felmelegszik az üzemi hőmérsékletre, majd Lúdimot csíp, hogy dolgozni. Az első, hogy a forraszanyag huzal, így ez egy voltmérőt, payaem kis provodochki és tiszta forrasztás a folyasztószer maradékok.
Voltmeter kapcsolódik melegen olvadó ragasztóval. Folytassa a step-up egység, mi ugyanazt a dolgot egy voltmérővel a kényelem csinálja segítségével egy „harmadik kéz”, és akkor rögzítse a kétoldalas ragasztószalag, amely nem véletlenül bezárja a lakóegység.
Ne felejtsük el, hogy végezze el a forrasztás az egyes elemek eltávolítására salakmaradványait, mivel ez károsan befolyásolhatja a működését az egész rendszert.
Negyedik lépés.

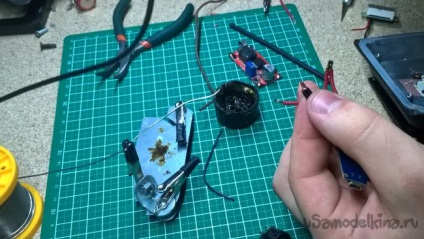

Most foglalkozik a főhős az alkalomból, azaz LED. Forrasztó huzal a LED, amely fel van szerelve a hővezető paszta és rögzíteni csavarokkal a reflektorfényben.
Továbbá, legyen óvatos, ne hevítsük túl a LED-et, mert a túlmelegedés elrendeli neki, hogy „éljen”. Solder vezetéket a LED step-up modul.
LED forrasztott, akkor megtekintéséhez és ugyanabban az időben, és nézd meg a voltmérő működik. Ha minden sikerül, kész.

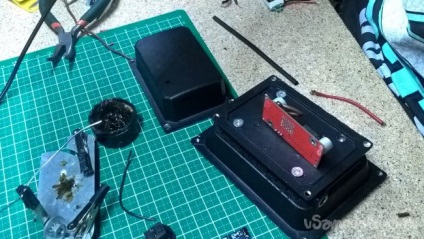

Következő forrasztani a vezetékeket, hogy a készülék töltés, majd rögzítse a forró olvadék ragasztó az reflektorfénybe házban.
Megjegyezzük, hogy a bemeneti modul kell ülni szűk reflektorfénybe testet, különben ez lesz laza és után letörhetnek. Viselése zsugorodik a vezetékeket, forrasztani őket a kapcsoló az ábra szerint.
Ötödik lépés.
A tok védi a szigetelőszalagot a véletlen érintés, és tökéletes kétoldalas szalagot.
Forrasztani a vezetékeket az akkumulátor önmagában nem olyan kényelmes, ezért úgy döntöttek, hogy egy kapcsolatot útján rugók, kölcsönzött boksz akkumulátorokhoz, forrasztani őket a két vezetéket, majd ragadt a forró olvadék ragasztó, hogy a test, és tegye vissza az akkumulátort.
Hatodik lépés.
Ha minden a belsejét, és húzza meg a testet, akkor ellenőrizze a reflektorfénybe a teljesítmény és működését mutatók is rögzítse szerelhető ház, amely a jövőben is fel lehet szerelni egy kényelmes hely az Ön számára. A kapcsoló lefordítani reflektorfénybe egy működő állapotban. a sötétben is látható, hogy a mérő fut, és azt mutatja, a feszültség a kapcsokon az akkumulátor, kényelmes lehet nyomon követni az akkumulátor töltöttségét, és körülbelül megbecsülni, hogy mennyi ez még elég.
Ezenkívül ellenőrizze a töltés modul, amikor a töltőn pirosan világít, akkor az indexeket bennünket az a tény, hogy az akkumulátor nincs feltöltve, a kék szín a lámpa azt jelzi, hogy a töltés befejeződött, és a reflektorfényben munkára kész.
Ennél a házi kész, a reflektorfénybe kiderült, mint a gondolat, nevezetesen, önálló, világos és megbízható köszönhetően nem homályos 18650 Akkumulátor és LED teljesítmény 10 watt.
Köszönöm mindenkinek a figyelmet és az összes kreatív ötletek.
