Asus zseb nélküli hozzáférési pont (WL-330) pocket hozzáférési pont és wlan-adapter

Fix belső antennával. Nincs lehetőség van külső antenna.

Mostanáig a tenyérnyi tartani TD Buffalo Technology WLA2-G54. ez volt az apró hozzáférési pont azoktól, láttuk (és továbbra is a legtöbb vékony a 802.11g szabvány), de a WL-330 csökkenti a bárban még alacsonyabb. Ez az egyik azok a termékek, fel kell mérni a méretét, hogy tartsa a kezében, Fig. 1 fog bevezetni annak valódi méretét.

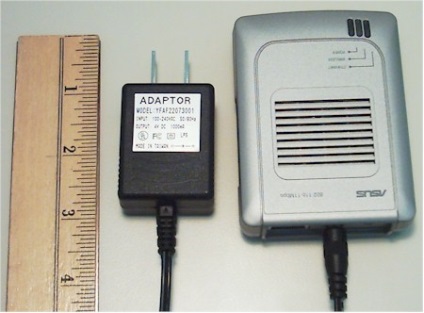

Ábra. 1. Miniatűr hozzáférési pont a megfelelő méretű tápegység (line skála - hüvelyk).

WL330 kifelé hasonlít egy elektromos borotva, az eredeti design. A felső oldalon található szellőzőnyílásokat, ami teljesen ésszerű - WL330 a fűtött elég erősen. Ugyanott található és mutatók: Teljesítmény / teljesítmény. csatlakozás / átviteli / link / tevékenység vezeték nélküli és Ethernet interfésszel rendelkezik. Világosság tekinthető elégséges mutató.

Az alsó a készülékben: a munka üzemmód kapcsolóval TD / adapter. szellőzőnyílásokat, slot falra szereléshez, és négy gumitalp. A hátoldalon szerelt hálózati csatlakozó és a port 10/100 Ethernet, van egy gomb, ami lenyomva a hozzáférési pont módban állítani az összes beállítást a gyári, és a kliens adapter mód - keres elérhető hozzáférési pontokat. Az Ethernet port automatikus felismerése MDI / MDI-X. hogy van, akkor nem érdekel, hogy milyen kábel használata: egyenes vagy keresztezett.

Örömmel tapasztaltuk, hogy az ASUS WL330 kiegészíti egy kis eset a legtöbb hozzáférési pont, a tápegység és a különböző kis dolgokat.

Alkatrészek és belső szerkezete

A tápegység ábrán látható. 1. ő valójában igen kicsi, különösen, hogy egyedül áll hála az ASUS. Ez olyan kicsi, hogy már csak egy konnektort túlfeszültségvédő, amely mindig a helyzet szorosan közé tápegységek nagyobbak, mint egy normál dugót. Persze érdemes volt az ASUS valamivel drágább, mint a berendezés TD nagyobb tápegység, de ez nem történt meg, de hiába. Gyártók PDA! Ma már tudjuk, hogy vannak kompakt tápegység, miért használja még mindig hatalmas nagy adaptert az úgynevezett mobil eszközök.

Ábra. 2 és ábra. A 3. ábra a belső szerkezet a WL-330.

Ábra. 2. Belső készülék (beleértve az antenna)

Mert az új ASUS hozzáférési pontot használja fel az oldatot Marvell Libertas 802.11b. alapú hálózati processzor és adóvevő ARM9 88W8500 88W8000. Szerint lapkakészlet specifikációk adóteljesítmény valamivel nagyobb, mint 100 mW, a vevő is van egy „kettős” érzékenység. Emellett érdemes megjegyezni, hardveres AES titkosítás támogatása. 802.1x hitelesítés és a „Marvell saját technológia célja, hogy megduplázza a sebesség akár 22 Mbit / s”, de ezek egyike sem a WL-330 nem használják.

Sárga nyilak mutatják. A 2. ábra mutatja a helyét a antennák a vékony fém és szerelt aljzatok a felső fedelet.

Ábrán a nyilak. 3. jelzi helyét az antenna áramköri lapból és egy csatlakozó külső antenna azoknak kalandorok, akik szeretnék telepíteni egy erősebb antenna (természetesen a garancia ebben az esetben elmarad!).

Beállítás és adminisztráció

HTTP, és a Windows-alapú alkalmazás

Tudod frissíteni a böngészőt, vagy a Windows-alapú alkalmazások

Ábra. 4. TD beállítás képernyőt (kattints a képre)

Ábra. 4. ábra szinte összes paraméter lehet beállítani a WL-330. Az alábbiakban látható. Az 5. ábra a paraméterek WDS bridge üzemmód beállítása (Wireless Distribution System). Számunkra és továbbra is rejtély, hogy miért az ASUS úgy döntött, hogy egy kis font a felhasználói felületen. Szerencsére böngésző lehetővé teszi, hogy módosítsa a betűméretet.

Az ASUS dokumentáció kimondja, hogy a paraméter Basic Rate Set meghatározza az átviteli sebesség, de a vizsgálatok azt mutatták, hogy a változó nem befolyásolja a teljesítményt. A készülék támogatja a WEP titkosítási kulcs hossza 64 bit, 128, de nem támogatja a biztonságosabb WPA.

Ábra. 5. Állítsa be a WDS (Kattintson a nagyobb kép)

Konfigurálása WDS beállítások vannak finomságok. Először is, a WL-330 támogatja a hibrid ( „hibrid”) módban, akinek a munkáját ábrán vázlatosan bemutattuk. 6 - animált grafikon hogy tudtuk kinyerni az adminisztrációs oldalak ASUS WL-300g, úgy itt (angol nyelven).

Ábra. 6. Hibrid WDS mód (repeater) [kör kedves rendelkezésünkre bocsátani ASUS]

Szerint ASUS terminológia Hibrid mód azt jelenti, hogy az AP egyszerre küld közötti forgalmat más hozzáférési pontok (illetve és LAN), funkcióját látja el a vezeték nélküli híd, és ugyanabban az időben, hogy egy hozzáférési pont vezeték nélküli ügyfelek.

Ábra. 7. Csak Mode-WDS (Bridge) [ütemezése jóvoltából ASUS]

Abban az esetben, ha nem szükséges hozzáférési pont, a WL-330 működhet, mint egy átalakító 802.11b-Ethernet, amely támogatja a két mód: AdHoc és infrastruktúra. A berendezés úgy van kialakítva alapértelmezésben úgy, hogy tud csatlakozni a belül található tartományban a hozzáférési pont vagy vezeték nélküli router ki a WEP titkosítást. Ehhez csak kapcsolja ki a készüléket, állítsa a kapcsolót az adapter / adapter és újraindítás mód.

Ábra. 8. Adapter konfiguráció (Kattintson a nagyobb kép)

WL-330 Management adapter üzemmódban is végre az adminisztratív webes felületen. Ábra. 8. azt mutatja, hogy abban az esetben az illesztő elemek jeleníthetők meg, amelynek csak egy része aktív. (Megjegyezzük, hogy a tételek Scan Mode / Scan Mode, valamint Profile / Meghatározott szakaszánál gomb Scan Mode nem teszi lehetővé, hogy kiválassza semmit).

Az alapértelmezett beállítások, sikerült zökkenőmentesen csatlakozni egy előre beállított AP WL-300g; Vezeték nélküli fény 330. érkezett körülbelül egy perc után a készülék be volt kapcsolva az adapter módban. Szerencsére nem kellett kísérletezni a beállításokkal, továbbá a feladat könnyebb használni a kábelt a közvetlen és a határokon préselése révén automatikus felismerés funkció MDI / MDI-X!

Megjegyzés. Az útmutató azt állította, hogy teljes a WL-330 mellékelt USB-kábel, amely lehetővé teszi, hogy teljesítményt ad egy USB port. Azonban, ha azt találtuk, hogy a beállított, úgy döntöttünk, hogy kapcsolatba az ASUS, amely megerősítette, hogy valóban nem szerepel a szállítás az első modell a kábel, de most - tartalmazza.

vezeték nélküli teljesítmény

Vizsgálati körülmények:
- WEP titkosítás: kikapcsolva
- Tx Rate: Automatikus
- Energiatakarékos: Disabled
- Partner vizsgálata: Card WL-100g CardBus, antenna emelt

firmware / driver verzió:
Firmware TD: 1.11.29.21
vezeték nélküli kliens vezető: WinXP 3.30.15.0
Firmware Wireless Client: Nincs információ

Rate (Mbit / s)
[Data csomag 1MB]

Válaszidő (ms)
[10 ismétléseket a 100 byte]

UDP folyam
[10S @ 500 kbit / s]
(A tényleges sávszélesség - kbit / s)

UDP folyam
[10S @ 500 kbit / s]
(Elveszett adatok -%)

jegyzetek

• Az összes teszt, hacsak másként nem jelezzük, TD vízszintes.
• Részletes vizsgálat leírása megtalálható itt

Ilyen apró antennák mi nem számítunk a nagy teljesítményt a sávszélesség a távolból. De, amint az ábra. 9. A méret a antennák esetünkben nem számít.

Ábra. 9. Testing kapacitás négy helyszínen (kattintson a képre)

A viszonylag nagy teljesítmény - 100 mW és a nagy érzékenységű Marvell chipset biztosan segít a kis antennák javítja a sebességet A készülék paramétereit. A kapott adatokat is jobb, mint a régebbi termékek külső antennával. Az első helyen, mi is teszteltük a működési sebesség a WEP titkosítási kulcs 128 bit hosszú, jelentősen csökkenti a működési sebesség még nem fordult elő.

Mi kicsit zavarban elért jó eredmények a harmadik helyen, emlékeztetni arra, hogy ebben az esetben az ügyfél és a hozzáférési pont található különböző szinteken - a kliens egy emelettel lejjebb a hozzáférési ponthoz, és általában ebben az esetben a sebesség jelentősen csökken. Feltételeztük, hogy a csökkenés nem következett be, mivel a vízszintes elrendezése az antennák, ahol a jelszint a sugárzás függőleges síkban kissé magasabb a szokásosnál.

Ahhoz, hogy teszteljük a hipotézist, úgy döntöttünk, hogy ismételje meg a tesztet függőleges helyzetben WL330. Ha a feltételezés helyes, akkor meg kell szereznie a legrosszabb eredményt: szintje a kisugárzott jel a függőleges síkban legyen alacsonyabb.

Ábra. 10. A harmadik helyen - összehasonlítása különböző rendelkezések eszköz (sajtó nagyobb kép)

Ábra. 10 megerősíti a elmélet: ahogy az ábra mutatja, ott volt a csökkenés átlagos sávszélesség és a csatorna fluktuáció aránya nőtt. Így, hogy elérjék a kívánt lefedettségi területén kell lennie a megfelelő helyzetben WL330. A legtöbb esetben ez azt jelenti, a függőleges a készülék beépítése, úgy, hogy a furatok az alsó oldalon lesz nagyon hasznos!

ASUS sikerült tenni egy kis kamra WL-330 készülék egy széles körű funkciók. Speed ​​munka hasonlítható nagyobb 802.11b hozzáférési pontot, a funkcionalitás volt szintjén is a nagyobb modellek.

Persze, szeretnék találkozni (és minden egyéb termékek ma) támogatják a WPA. Ez is hasznos lehet egy szélesebb körű ellenőrzési képességek, különösen, amikor beállítja a híd kapcsolatokat.

Képtelenség, hogy külső antenna csatlakoztatása komoly akadálya, hogy hozzanak létre egy híd a szabadban, de miniatűr TD köszönhetően ideális megoldás a gyors cseréje hibás hozzáférési pontok az otthoni vagy irodai hálózat.

Talán a WL-330 nem olyan vonzó, mint stomegabitnye 802.11g mintákat, de ez tökéletes a problémák megoldására, amelyek léteznek a legtöbb vezeték nélküli hálózatokat.
