Általános információk a menet mozgás átviteléhez

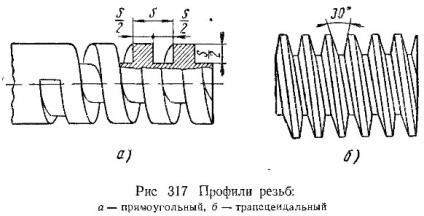

Profilok szálak. Téglalap alakú menet (ábra. 317 a) rendelkezik egy profil formájában egy téglalap egy szál mélysége egy fél lépést.

Trapéz profilú menet (ábra. 317 b) van egy profil formájában egy egyenlő oldalú trapéz a szög profil 30 és kevésbé 29 °.

Resistant menet (. Ábra 318) van egy profil formájában trapéz anisoplural; egy ilyen menetprofil szög 33 °; dolgozik (kemény) oldalán van egy szöge 3 °, és a bábu - 30 °. A támfal szál tipikusan azokban az esetekben, amikor szükség van, hogy át nagy tengelyirányú erők azonos irányba (jack csavarok, hidraulikus prések, stb). Profil irányt úgy választjuk meg, hogy a ható erő észlelt party profilt szögben 3 °.

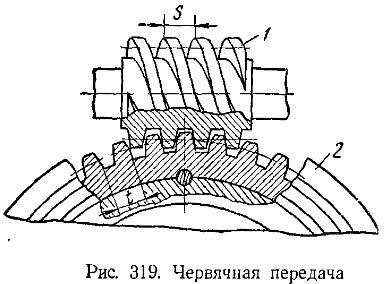

Moduláris menet. A mérnöki gyakran használják a csigakerék álló féreg és csigakerék (ábra. 319). 1 egy csiga, egy nagy trapézmenetes profil, ahol a tekercseket tolva a fogai a csigakerék 2.

Lépés féreg, valamint a csigakerék lépést, amellyel a féreg kapcsolódásban, általában mm-ben kifejezve, szorozzuk száma liter. .. Egy szám, amely meg kell szorozni a pi, azaz 3,14 kap a lépés, az úgynevezett egy modult, és maga ez a szál - egy moduláris csavart.
Következésképpen tudjuk írni
t = π * m = 3,14 * m,
ahol t - a moduláris lépésben, mm;
m - egység mm.
Normál elkötelezettség a féreg és a csigakerék szükséges számukra, hogy ugyanolyan pályán (lásd. Ábra. 319).

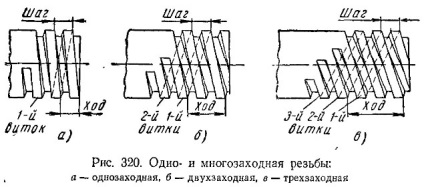

Egy- és több-szál. Ha a szál vágott formában az egy fordulattal, a szál az úgynevezett egymenetes. Vannak menet-vágott formában két, három vagy több egyedi tekercsek húzódó egyenlő távolságra egymástól; ezek a szálak nevezzük, sorrendben, bifiláris, trehzahodnymi és általános többszálú. Ábra. 320 mutatja a egy-, két- és trehzahodnaya menettel.

Ennek során a szálak definiáljuk, mint a mért távolság a tengely mentén közötti megfelelő pontjai azonos hurok. Ne keverje a két fogalom - a menetemelkedés S során a menet L. Ahogy az ábrán látható. 320, és, egy egymenetes a menetemelkedés és a során az azonos, de a többszörös szálak (ábra. 320, b és c) lépést, és mozgassa a különböző.
Proceedings a menet lépés mindig számának szorzata menet kezdődik, vagyis. E.
L = S * z mm
ahol z - száma menet indul.

Ahhoz, hogy megtudja, hány hívást egy szál, meg kell számolni a fordulatok számát végén a csavar vagy anya.
