Általános információk a csapágyak
Általános információk a csapágyak
A csapágyak és a funkció. Csapágyak a csapágyak és tengelyek forgó tengelyek és érzékelik a ható erők.
A működési elve a különbséget gördülő és siklócsapágyak. A siklócsapágyak súrlódó felületek csúszni egymás ellen. A gördülőcsapágy golyók vagy görgők gördülő gyűrű felületén.
Az egyik fő oka a széles körű terjesztését gördülőcsapágyak, hogy a gördülő súrlódási erő lényegesen kisebb, mint az erők a súrlódást. Következésképpen az erőtlenség hogy ezek az erők kevesebb. Ezen túlmenően, a csapágyak számos más előnnyel siklócsapágyak: az őket gondozó könnyebb tömegtermelés csökkenti a költségeket, design egységekként gépek egyszerűbb, talán eléréséhez nagyszámú forradalmak, a veszteség a mozgó meredeken csökken, stb A jövőben, úgy véljük, csak a csapágyakat .. gördülő.
Amint ábrán látható. 1, gördülőcsapágyak általában tartalmaz belső és külső gyűrű, gördülő testek (golyók vagy görgők) és a szeparátor, amely arra szolgál, hogy egyenletesen oszlatja el a gördülő testek kerület mentén.
A külső és belső gyűrű van futómedencék (munkafelület), amelyen gördülő testek tekercs forgása közben a gyűrű. Kiálló részei gyűrűk nevezzük oldalán. D lyuk az úgynevezett belső gyűrű belső átmérője csapágy. A külső D átmérője a külső gyűrű az úgynevezett külső átmérője a csapágy. Szem szélessége betű jelöli.
Ábra. 1. példa csapágy eszközt. Egysoros mélyhornyú golyóscsapágy
Amint a fenti leírásból, az építési csapágyak nagyon egyszerű. Az egyszerű tervezési esetek többségében az oka alábecsülését csapágyak nagyon precíz mechanizmusokat.
Pontossága gyártás csapágy részein ismertetjük § 3. Lehetnek röviden azt mondta, hogy az egyes részek a csapágyak készülnek pontossággal néhány mikron, vagy akár 1 mikron frakciót (például, csapágygolyó nagyobb pontosság). Az ilyen pontosság alkalmazott nagyon kevés mechanizmusok és gépek. Az elektromos gépek még kritikus alkalmazások, mint a pontosság nem használják, mert nem okozott technikai szükségszerűség. Végtére is, a nagyobb pontossága, annál többet kell költeni a munkaerő fogadására, így tehát a költség magasabb lesz. Ezen kívül több pontos hatásmechanizmusa mindig szükség magasabb kultúra forgalomba és a forgalomba magas követelményeket támaszt a tudás személyzet.
Jellemzői kezelés gördülőcsapágyak és műszaki követelmények párosodás a csapágy alkatrészek, az alábbiakban ismertetett, lehet első pillantásra úgy tűnik, egy kicsit bonyolultabb, túl merev és nehézkes. Azonban nem felel meg ezeknek a követelményeknek vezet az a tény, hogy a nagy munkaerő-ráfordított csapágyiparban lesz törölve, és a csapágyak idő előtti meghibásodásához.
A különböző üzemi körülmények között a csapágyak, valamint a követelmények a telepítés létrehozásához vezetett számos különböző minták. Mindegyiküknek megvan a pozitív és negatív tulajdonságok. Univerzális csapágy, amely egyesíti az egyetlen előnye a szerkezetek nem létezik. Ezért minden design jó csak az adott üzemeltetési és telepítési feltételek. Ezen feltételek alapján, a csapágyak csoportokra osztjuk, fajtánként és sorozatonként.
Tipikus szerelési gördülőcsapágyak általános célú villamos gép ábrán látható. 2. A belső gyűrű mindkét csapágyak mereven (interferencia) ültetett a tengelyre. A külső gyűrű a csapágy ellentétes oldalon a meghajtó, rögzített a csapágypajzs. A külső gyűrű a második csapágy nem rögzített: között a nyílás s'csapágypajzs és a külső gyűrű van egy rés. Due második csapágy hézag szabadon mozognak a lyuk csapágypajzs 5, ezért általában az úgynevezett „lebegő”.
Ábra. 2. Tipikus telepítés podshipnpkov áramkör villamos gépek
Mivel a lebegő Támcsapágyakhoz gyakran használják, amely lehetővé teszi egy kellően nagy elmozdulás a belső gyűrű viszonyítva a külső. Ebben az esetben, a külső gyűrű ül mereven a csapágypajzs.
Mi a szabad mozgás? A szabad mozgás azért szükséges, mert működés közben a gép ez alkatrészek (tengely, ház, csapágypajzsok) van egyenetlen fűtés, és így bővíteni, hogy különböző mértékben, ami miatt merev rögzítéssel mindkét csapágyat vezetne végül csípje gördülő testek közötti gyűrűket.
Por elleni védelmet belépő csapágy, homok, kosz, kopás törmelék ecsetek, és más elektromos gép abrazivnyh1 részecskék csapágyak néha szállítjuk pajzsok, gumi és úgy érezte, pecsét.
Nagy jelentőséggel bír a csapágyak van zsírral. Annak megakadályozása érdekében, hogy a szökését, és azt is, hogy megvédje a portól, szennyeződéstől és így tovább. P. A csapágypajzsok elektromos gépek szerelt tömítés berendezés, amely ábrán mutatjuk be. 3.
Egyikük (ábra. 3b) viszünk be a készülékbe, amely ábrán látható. 2.
Osztályozása csapágyak. Már említettük, hogy az alapján a működési feltételek, csapágyak csoportokra vannak felosztva, fajtánként és sorozatonként.
Szem csoport kombinált csapágyak a következő tulajdonságokkal rendelkezik: teher irányába tudják venni a forma a gördülőelemek és a sorok számát a gördülőelemek.
Radiális terhelés az úgynevezett terhelés ható merőlegesen a forgástengelyre a csapágy, azaz. E. A tengely tengely (4a.). A tengelyirányú terhelés irányában ható forgási és a csapágy tengelye (4B.). Kombinált terhelés - a kombinált akció mind radiális és axiális terhelések (ábra 4 in.).
Ábra. 3. A zárószerkezet a csapágypajzson. és - egy gyűrű alakú rés; b - horony (horony zsír); in - Fedora; R labirintusban; stb - kombinált - Filc és az egyensúly.
Az irányt a terhelést. Csapágyak, amelyek esetén csak a radiális terhelés, az úgynevezett radiális csapágyak. Ez a csoport magában foglalja a csapágyak, amelyek célja a radiális terhelés, de képes érzékelni és axiális terhelést. Csapágyak szánt érzékelt csak axiális terhelés, az úgynevezett tartós. Csapágyak befogadására kombinált terhelések, az úgynevezett ferdehatásvonalú.
Ábra. 4. Az irány akció a terhelést. F - radiális terhelés; F1 - axiális terhelés; 1 - a tengely; 2 - a csapágy belső gyűrű; 3 - külső gyűrű; 4 - Ball; 5 -rövid hengergörgős 6 - szabad gyűrű; 7 - szűk gyűrűt.
Az alakja a gördülőcsapágyak vannak osztva golyós-gördülő test golyó (ábra. 4,6 és c), valamint a gördülő testek rolikovye- hengerek. Másfelől, a gördülőcsapágyak formájában görgők vannak osztva a következő típusú: csapágyak rövid hengeres görgők (4a ábra.), A hosszú, hengeres görgők, tűgörgők, spirál görgők, kúpos görgők, egy hordó alakú görgők (5. ábra. ).
Szerint a sorok számát a gördülőelemek csapágyak vannak osztva egyetlen sora (ábra. 4), két sorban (6a.) És négy-sor (ábra. 6,6).
Típusú csapágyak. csapágyak egyesítjük az azonos típusú szerkezetek. egyféle csapágyak azonos szerkezete, alakja, és a sorok számának gördülő testek és képes befogadni a terhelés egy karaktert.
Sorozat csapágyak. Sorozat egy sor egyik típusú csapágyak, amelynek méretei a (a külső és a belső átmérő és a szélesség) természetesen változnak egyik a másik csapágy mérete és szabályozott dimenziós sorok állítva GOST 3478-54. Például egysoros mélyhornyú golyóscsapágyak széles körben használják a nemzetgazdaságban, beleértve az elektromos gépeket öt sorozat.
Ábra. 5. Változatos görgős csapágyak. és c hosszúságú hengeres görgők; b - tűvel hengerek; a - spirális hengerek; R - kúpos görgők; stb - egy hordó alakú görgők.
Nómenklatúra fő típusú csapágyak által termelt csapágyiparban összehasonlító adatok megengedett sebesség és terhelés egy rövid leírást a teljesítmény jellemzőit adjuk meg GOST 3395-46.
Ábra. 6. Kétsoros és négysoros csapágyak.
Az alábbiakban csak azokat a típusú csapágyak, amelyek találtak a legnagyobb alkalmazás elektromos gépekben.
Szerint pontossága alapvető méretek és forgási pontosságú csapágyak vannak osztva több pontossági osztályba. Minél magasabb pontossági osztály, annál pontosabb a csapágy termelődik, és annál nagyobb az értéke.
Az elektromos gépek, mind az általános és sok a különleges célú használt normál osztályban csapágyak pontosságát. Használata őket drága csapágyak magasabb pontossági osztályok műszakilag nem indokolt és gazdaságilag. Csapágyak precíziós magas osztályok csak a gépeket, ahol a szükséges pontosságot a tengely forgása. Példaként kiváló minőségű precíziós csapágyak vezethet electrospindle (elektromos csiszoló kő) a köszörű. Nagy fordulatszámokon 5000-40 000 fordulat / perc, és akár 100 000 fordulat / perc köszörű ne adja az ütemet, mind a radiális és axiális irányban más részein precíziós köszörülés törött. Ezért az elektromos orsócsapágyakkal használnak osztályokban, CA, sőt C.
A csapágyhézagokat. A megfelelő működéshez a csapágy annak részei között kell tartani normalizált hiányosságok. Szakadék nagysága nagymértékben befolyásolja a tartósság, a csapágy és a pontosság a gép. Ha a kis rések fűtött alkatrészek és az ebből következő zavaró a csapágy. Nagyméretű Zazo-pax „csökkenti a hosszú élettartam, és vannak vibrációs gépek.
A számla a csapágy közötti rés az átlagos-nv gördülő elemek, és a gyűrűket, amelyek lehetővé teszik egy bizonyos mozgását egyik gyűrű viszonyítva a másik a radiális és axiális irányban.
Sugárirányú hézag - ez a maximális lehetséges elmozdulását a gyűrű egymáshoz képest radiális irányban (7. ábra is.).

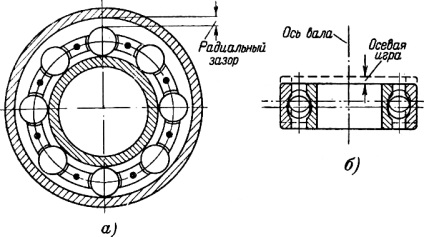

Ábra. 7. Szabványosított hiányosságok. Annak megállapítására, a tengelyirányú csapágyjáték helyezzük egy vízszintes támogatást, és ezért a tengely forgástengelyére ábrán. 7b függőlegesen
Axiális játék (axiális) - a lehető legnagyobb elmozdulását a gyűrű képest a másik axiális irányban (7b ábra.).
Csapágy élettartamát. Időtartam csapágyak - az akkumulátor élettartamát - az egyik legfontosabb jellemzője a csapágy korlátozott és fém fáradtság ismételt terhelések gördülő elemek: golyók vagy görgők gördülő munkafelületeihez a gyűrűk a terhelést a csapágy terhelése, majd kivesszük az egyes kábelcsatornán helyet. Ennek eredményeként egy bizonyos idő után a művelet a felületi réteg kábelcsatornán fáradtság repedések. További használata a csapágy ezen a ponton kezdődik, hogy morzsolódik egyes darabjai a felületi réteg a kábelcsatornán R gyűrű. E. Van pelyhe (ábra. 8). Hámlás gyorsan halad előre, szem hőmérséklet emelkedik, akkor bekövetkezik a vibráció és csapágy roham.
Tartósság felújított csapágy lehet 15% -kal alacsonyabb, mint a normál új osztály pontosságú csapágyak.
Ha a csapágy megfelelően van felszerelve a szerelvény a gép, a művelet jól védett a behatoló idegen részecskék (por, szennyeződés, és így tovább. D.), nem melegszik túl a megengedett hőmérsékletet, a csapágy általában elromlott megjelenése miatt a fáradtság leválás a kábelcsatornán gyűrűket. Ezt támasztja alá számos pad vizsgálatok tömege kiaknázása számos különleges villamos gépek, ahol a kultúra kezelése csapágyak magas és megfigyelt szabályainak ellátás szolgáltatás. Ebben az esetben a csapágyakat dolgozzanak ki tervezési élettartam. Sok csapágyak ellenáll 5-12 tervezési élettartam.

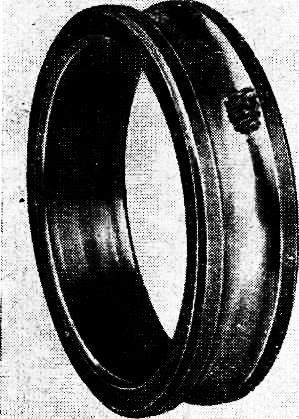

Ábra. 8. Fáradtság fém forgácsolás a kábelcsatornán a golyóscsapágy.
Ezek a hibák miatt rossz szerelés, a szem megfelelő védelme működés közben por, szennyeződés, homok, stb. Alkalmazása szennyezett idegen részecskéket kenőanyagok stb D- és nem következménye hűtlenség számítási képletek és a rossz minőségű csapágyak, ahogy néha tekintik tapasztalatlanság .
