Állvány fúvókák kezük
Jó barátom, a sok éves tapasztalat javítás, diagnosztika, össze- és szétszerelése a járművet. Mindenféle autó alkatrészek készletek indított a munka a mi érdeklődő fejében az irányt az állványt a fúvókákat. Egy csésze kávé volt kérdés a készülék, ami szabályozható injektorok. Vásárolja virágállvány 40-50 TR Ez nem teszi lehetővé a karaktert. Mindent meg kell tenni sárból és botokkal, a kezdeti indítás az összegyűjtött vas barátom végzett a relé fordulat, sorba kötve egy porlasztó izzó. Olcsó és vidám.
Mivel ez azt, aki ismeri az alapokat elektronika fizika tankönyv 8. osztály és technológiák LUT, feküdtem a felelősséget a kiválasztás vezérlő áramkör és a gyártás egyszerű vezérlő.
Vezetés www.drive2.ru oldalon.
Trial szerelés, hibakeresés ellátás gyűjteni a teljes készlet beolvasását egy csatorna.
A következtetés egyszerű ez FETtranzisztorból dobon, a legfontosabb dolog, hogy ne égesse el a fúvókát.
Az ötlet az volt, hogy teszteljék a fúvóka vezérlő rövid vagy nem a megfelelő ellenállást, de a program nőtt 2-3 alkalommal, vagy kellett használni PIC vagy AVR kontrolller szívében a teljes telepítést. Mivel minden gyűjtött a piszok és a botok, úgy döntöttek, hogy mosás előtt csak mérni tudjuk, ellenállás és kézzel irányítani ezt a paramétert.
Elkészítése és összeszerelése a vezérlőkártyát
Tulajdonképpen készült elrendezés Layout 5.0, a meglévő alkatrészek: CMOS logika hazai K561IE8, K561LN2, chip időzítő kivonjuk a tápegységet a NE555 számítógép tápegységek PC817 számítógép elkülöníteni a vezérlő jeleket a hálózati kapcsolót, és a FET-alaplapok a legerősebb voltak az én tartalék, bár abban az esetben D2-PAK (SOT404) PHB96NQ03LT. Foglalatok IC vásárolt bozontos évben egy fillért sem.
Nyomtatása fényes papír, lézernyomtató átvinni üvegszál.
Kész lemezzé maratása után a ferri-klorid.
Hajlandó fizetni a feldolgozott ötvözet Rose.
Szerelés és hibakeresés már fokozatos. Kezdetben az impulzus generátor és frekvenciaosztóból összegyűjtjük per évtizedben egy futó vizuális hatás a tűz a megértést, melyek gyakorisága jelenleg a vezérlő kimenetet. Amikor a készüléket a számítógéphez csatlakoztatott futó tűz pontosabban megismétli az egyes echo pulzus. Ennek következtében a kék LED vizuális azonosítása az injektor nyitási ideje került, annál világosabb a LED világít, annál hosszabb a szórófej nyílása.
Indítása elrendezése és egy vezérlőt szerelvény, az elülső panelen.
Indítása elrendezése és egy vezérlőt szerelvény, fix olvadó belül, a ragasztó nem bántam.
Illeszkedő szabályozó összes táblák, minden fér bele ez a helyzet.
Összeállított impulzus generátor és vezetni a tranzisztor BC817-40 K561LN2.
Összeállított impulzus generátor és vezetni a tranzisztor BC817-40 K561LN2.
Az összeszerelt tápegység modul egy opto-elszigetelt PC817, PHB96NQ03LT mező tranzisztorok.
Zsebkendő COM port csatlakozó forrasztva kapcsolatok D-9B, tartalmaz két dióda és két ellenállás. A diódák a vezérlésben használt, közös alaplapokon SMD Schottky SS12-SS17. Chip ellenállások és kondenzátorok minden anya és a UPS. Kimeneti csatlakozók kivettük megölt biztonsági vezérlő. Következésképpen azt gondoltam, hogy jobb lenne, hogy a terminális lebenyt, ami gyakran megtalálható bármelyik erősáramú elektronika és a UPS táblák.
Összeszerelt vezérlő szerelt belsejét, és egy blokk impulzus generátor teljesítménye.
Összeszerelt vezérlő, impulzus számláló K561IE8.

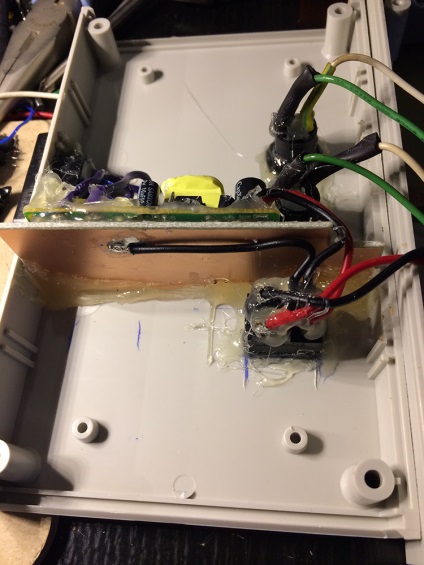

Összeszerelt vezérlő, tápegység, és a szeptum üvegszálból laminált réz.
220VAC talált a kábelt, és dugja be az állomány.
Összeállított vezérlőegység az impulzus generátor teljesítmény felülnézetben.
Összeszerelt vezérlő táprész, FET-ek a kártya alá felső opto izolálása.
Összeszerelt vezérlő zárva van, az első kapcsoló.
Minden a feliratok a vezérlő nyomtatott öntapadó papír, lézernyomtató, és dolgozza fel színtelen Tsaponlakom. Egyszerű, szép és tiszta.
Minden felhasznált anyag hígított fedélzeten, és a program kérésre és szabad. Beszélgetések a készülék offline állapotban van.
