Ismét van egy hatalmas számú különféle rendszerek kettős ellátás - a primitív, hogy nagyon nem szabványos, használ egy teljesen nem nyilvánvaló áramköri megoldásokat. Kényeztesse előnyöket absztrakt rendszereket és megoldásokat alkalmazva vnih lehet végtelen hosszú, és a legjobb megoldás egyszerűen nem létezik, hiszen minden esetben vannak bizonyos követelmények (beleértve a rendelkezésre álló szükséges komponenseket az adott időpontban), amely meghatározza a végső eszköz kiviteli alakját szerelvény.
Válogatás a kettős táplálóáramkört
Tekintettel a fentiekre, a kis kiigazítás össze bipoláris stabilizált áramforrás használható laboratóriumi körülmények között, alacsony teljesítmény beállítási LF erősítők, mérő áramkörök, amelyek tartalmazzák a műveleti erősítők, és egyéb eszközök, különböző okok miatt, amely előírja a bipoláris tápegységet. Hozzáteszi, hogy a forrás kell egy alacsony zajszinttel és hogyan csökkentsük a kimeneti feszültség ingadozása. Továbbá szükséges, hogy kellően erős és képes túlélni a kapcsolatot tévesen összeállított eszközt. Azt is szeretném, hogy olyan univerzális modul, amely felhasználható lenne a gyors prototípus az új minták, vagy átmenetileg állítsa be a készüléket, amely még nem készült végleges változat az áramellátás. Meghatározó TK lehet menni a kiválasztás a áramköri készülékek a jövőben.
Minden az átalakító áramkör bipoláris egyetlen ellátási, például ábrán látható. 1, nem látjuk, mert használatuk csak akkor lehetséges, egy jól meghatározott terhelést. Például, abban az esetben a rövidzárlat az áramkör kapcsolódik az egyik a karok - merülnek fel kiszámíthatatlan eltolódás feszültségek vagy áramok, ami viszont vezethet hiba, és a forrást, és a vizsgált rendszerek.

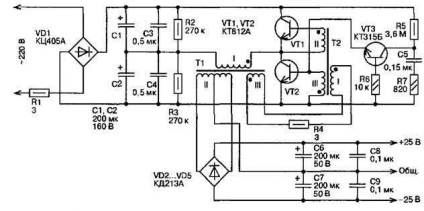

Ábra. 1 - Nem megfelelő átalakító áramkör
Ábra. 2 - reakcióvázlat unipoláris konverziós bipoláris teljesítmény beállítása nélkül a kimeneti feszültség
Sürgős esetben, nyugodtan ajánlom ismétlés, de nem alkalmas a probléma.
Azonnal dobja az ötlet egy egyszerű impulzus forrás, mivel egyszerű áramkörök, amelyek tartalmazzák a minimális alkatrészek - kapunk nagyon zajos forrás, azaz a kiadási ott elég nagy a zaj és a különböző zavaró örülök, hogy nem olyan könnyű megszabadulni.
Ebben az esetben, a hatalom az on-chip ULF TDA - ez egy nagy lehetőség, de a mikrofon erősítő nagy nyereségű - nem túl. Különben is, még mindig van, hogy az egyes komponensek stabilizáció és rövidzárlat védelem. Bár, ha szükséges, a hatalom forrása 150 watt vagy annál több - az építési kapcsolóüzemű tápegység, a jó szűrés és beépített védelmet lenne nagyszerű, és különben is, költség-hatékony megoldást.
A legegyszerűbb és legmegbízhatóbb megoldás a problémára az, hogy egy transzformátor, amelynek kapacitása körülbelül 30 watt két tekercseléssel vagy felszámolási egy csap a középső pontot. Ezeket a transzformátorokat széles körben elterjedt a piacon, ezek könnyű megtalálni egy haldokló gépek, és szélsőséges esetekben mindig domotat további tekercs a meglévő jelenleg raktáron.
Ábra. 4 - Transformers
Tehát szükségünk van egy stabil forrás, illetve, miután egy transzformátor és egy dióda híd van szükségünk beállító feszültség stabilizáló egység a rövidzárlat-védelem (bár védő áramkör lehet adni, és után).
A következő lépés brakuem összes lehetőséget stabilizátorok összegyűjtjük különálló elemek, és amely számos további részletek, mint túl bonyolult feladat. Különben is, a legtöbb esetben, szükség gondos beállításával a kiválasztás egyes elemei.
Ábra. 5 - Stabilizátor összegyűjtjük különálló elemek
A legegyszerűbb megoldás ebben az esetben lesz a használata állítható lineáris szabályozók, például LM317. Azonnal szeretnék óva alapvetően rossz ötlet két pozitív szabályozók, benne az alábbiak szerint. Ez a rendszer, bár a munka - nem működik megfelelően, és stabil!
Ábra. 6 - rendszer segítségével két pozitív szabályozó
Ennek megfelelően, szükség van, hogy egy „kiegészítő” állítható szabályozó LM337. Plusz két stabilizátorok beépített túlmelegedés elleni védelem és rövidzár a kimenet, és egy egyszerű bekapcsolási áramkör, és nincs szükség további beállításokra. Kém tipikus stabilizátorok adatok kapcsolási elrendezés lehet az adatlap a gyártó:
Ábra. 7 - Tipikus kapcsolóáramkör LM337 stabilizátorok
Módosítsa azt egy kicsit, megkapjuk a végleges változat a modul ellenőrzött kettős ellátás, amely azt fogja gyűjteni a következő séma szerint:
Ábra. 8 - Diagram modul ellenőrzött kettős ellátási
Ábra. 9 - reakcióvázlat pántok adatlap
Már hozzá egy pár elem, amely további védelmet a stabilizátor és sima el minden hullámosság és a feszültség tüskék a kimeneten.
A könnyebb gyártás, nevezetesen - csökkenti a szükséges műveletek számát összeszereléséhez felületszerelt technológia alkalmazható, azaz a minden részletet a mi építés SMD. Egy másik fontos pont az a tény, hogy a mi egység nem hálózati transzformátor, mi teszi a dugót. Ennek oka, hogy a nagy különbség a kínálat és a kimeneti feszültség és a maximális áram, a különbség a bemeneti és szállítják a teherbírás szükséges eloszlatni szabályozó eleme a rendszernek, azaz - az integrált vezérlő. A maximális teljesítmény disszipáció az ilyen stabilizátorok és olyan kicsi, és használata esetén SMD-kagyló sokkal kevésbé lesz, így a maximális áram az ilyen stabilizáló alkalmazott egy különbség bemeneti és kimeneti feszültségei 20 V, könnyen csökkenhet 100 mA, és ez a céljaink nem elég. A megoldás az, hogy csökkenjen a különbség ezek a feszültségek, például csatlakoztatásával feszültségváltó szekunder tekercsek legközelebb ahhoz, ami jelenleg szükség.
kiválasztás az alkatrészek
Ábra. 10 - és a teljes stabilizátorok LM337IMP és LM317EM
Érdemes megjegyezni, hogy a különböző párok álló bipoláris feszültség szabályozók is vegye fel a sok, de a gyártó ajánlott egy pár stabilizátorok egy sorozatot. Mindkét stabilizátor maximális áram 1 A-ig a különbség a bemeneti és a kimeneti feszültség 15 befogadó azonban névleges áram, amelynél a stabilizátor nem garantált, hogy bemegy védelem túlmelegedés feltételezhetjük 0,5-0,8 A. áram 500 mA azokat az alkalmazásokat, amelyek építünk a stabilizátor is több mint elég, ezért vállalja a feladatot stabilizálására választást.
Most viszont, hogy a többi összetevő.
Diódahíd - mindegyik egy névleges árama 2,1 A. A feszültség legalább 50 V, használtuk DB155S.
Ellenállások állandó névleges - bármely, a feszültségosztó, felelős feszültség stabilizálás jobb, hogy egy pontosabb, egy 1% -os eltérést. Méret -1206 összes ellenállások kizárólag a könnyű telepítést, de lehet biztonságosan alkalmazható 0805. trimmer ellenállás 100 ohm - multiturn finombeállító (használt 3224W-1-101E). Az ellenállás beállítására használjuk a kimeneti feszültség - névértékű 5 kohm, bármely rendelkezésre álló, vettünk 3314G-1-502E csavarhúzó, de lehet alkalmazni a változtatható ellenállás szereléshez ház, amely összeköti azt a kártyát stabilizátor vezetékeket. Diódák alkalmazása kívánatos, a nagy sebességű, egy áram nem kevesebb, mint 1 A és a feszültség 50 V, például HS1D.
Gyártás eszköz
Rajz PCB mi eszközök különös figyelmet a párna nagy SMD-kondenzátorok. Ezek találkozik a következő nehézség - az alap, ezek célja a forrasztás a kemencében, vagyis forrasztani őket alulról, különösen alacsony fogyasztású forrasztópáka Nehéz azonban kondenzátort terminálok megközelíthető az oldalon, és ez lehet szilárdan forrasztott, feltéve, hogy megfelelő vastagságú sávok elegendő lesz, hogy biztosítsa a mechanikai szilárdság, a közös. Szintén fontos az a tény, hogy a pozitív és negatív szabályozó különböző pinout, azaz egyszerűen tükrözheti az egyik fele a áramköri vezetékek nem fog működni.
Ábra PCB hordozható fólia előformázott darab üvegszál, és küldje el, hogy előállítsunk egy ammónium-perszulfát (vagy más ilyen reagens választás).
Ábra. 12 - Költség-átment minta + maratószer
Miután a fedélzeten volt, maratott, és egy eltávolítható védőbevonatot felvisszük pályák fluxus Lúdimot számukra, hogy megvédjék a réz oxidációs, majd elkezdenek forrasztani a komponenseket, kezdve a legalacsonyabb magasságot. Bármilyen probléma merül fel, és az esetleges nehézségek SMD-elektrolitok, már előre elkészített.
Ábra. 13 - díjat után rakjuk marató + fluxus + bádogozás
Miután az összes komponens forrasztva, és a mosott felelős a fluxus szükséges vágás ellenállás 100 ohm, hogy állítsa be a negatív feszültség a váll, úgy, hogy egybeesik a feszültséget a pozitív karját.
Ábra. 14 - Kész tábla
Ábra. 15 - beállítása a feszültség negatív váll
Vizsgálatok összeállított eszközt
Kapcsolódj be a stabilizátor transzformátor és megpróbálja betölteni mindkét vállát, és az egyes karok önállóan, egyszerre szabályozza a feszültséget és áramot a kimenetek.
Ábra. 16 - Az első mérést
Többszöri próbálkozás után méréseket végeznek a maximális áram, világossá vált, hogy az apró transzformátor nem képes az áram 1,5 A, és a feszültség is megereszkedik több mint 0,5 V, így az áramkör került át laboratóriumi tápegység biztosítja a jelenlegi 5. A.
Minden normálisan működik. Ez állítható kettős ellátás összeszerelt minőségi alkatrészek, mert az egyszerűség és a sokoldalúság, akkor elfoglalja jogos helyét az otthoni labor vagy egy kis szervízben.
Mérési és üzembe végeztük alapján JSC „CPP„kísérleti laboratórium. amelyekre külön köszönöm nekik!
