OPU befogadására tervezték a védelmi relé iavtomatiki alállomás. Szintén az eredménykimutatásban lehet elhelyezni térben a személyzet számára, távvezérlő berendezések, kommunikációs és mások. Az ügyfél igényei szerint.
részletes információk
Cél és leírás

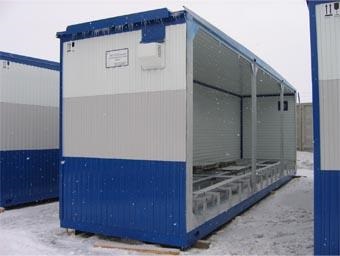

EPP egy modulrendszerű épület (összeállított szerkezetet az egyes hordozható konténerek blokkolják telepítve az előkészített oldalon). Blokk tartályok egymáshoz kapcsolódva egy moduláris építési, a befoglaló méretei, amelyek nem korlátozódnak méretű blokkok.
Blokk tartályok hegesztett acélszerkezetek csatornák, szögek és téglalap alakú csövek. Burkolat külső oldalán lehet kialakítva galvanizált vagy festett profilok panelek „szendvics” típusú. A találmány tárgya továbbá a szigetelés bazalt töltőanyag vagy egyéb nem éghető anyagból (opcionális).
Tengerszint feletti magasság kisebb, mint 1000;
Környezeti hőmérséklet -65 ° C és + 50 ° C-on;
A szeizmikus aktivitás nem több, mint 8-án a Richter-skála.
Alapjai az OPU lehet szalag, szilárd vagy bolyhos. GTC is fel lehet szerelni a talpfákat. Tervezésekor az alapjait az épületek legyen:
- költeni geodéziai tervezés, geotechnikai mérnöki és hidrometeorológiai munkálatok az épület;
- használja leíró adatok célból tervezési és technológiai jellemzői az épületek ható terhelés az alapozás és a munkakörnyezet;
- hogy teljes mértékben kihasználja az erejét és deformációs tulajdonságait a talaj és a fizikai-mechanikai tulajdonságait az alapítvány anyagok vagy egyéb földalatti szerkezetek.
OPU van szerelve egy előkészített, jól átgondolt speciális platform, alapozó cölöpök és talpfa. pad felületét vízszintesnek kell lennie. A geometriai méretei az alapítvány meg kell felelnie a terv az alapítvány:
- tolerancia az eltérés a hosszirányú és keresztirányú méretei, nem több, mint ± 25 mm;
- tolerancia az átlók különbség nem lehet nagyobb, mint ± 50 mm;
- tolerancia a szintkülönbség a csomópontok, legfeljebb ± 5 mm.
Saját igényeinek OPU
Az alállomás ellenőrzés épület fűtés, világítás, szellőzés, betörést és tűzjelzők. ezeket a funkciókat által irányított kabinet saját igényeit (SHSN), amely tartalmazza a csomagolási OPU.
A melegítést végezhetjük elektromaslyanymi elektromos radiátor automatikus fenntartása a kívánt hőmérséklet-tartományban 5 ... 150 ° C
További lehetőség: a légkondicionáló rendszer.
megvilágítás normák az eredménykimutatásban kell felelnie a hatályos szabványoknak a mesterséges világítás követelmények nyissz 23-05-95 és PUE 7. ed.
Típusú világítás: működő, a sürgősségi és utcán. Alapvető munka- fényforrások - fénycsövek, vészvilágítás - fénycsövek és izzólámpák.
Alállomások ellenőrző állomások lehet szerelni az alábbi szellőztetés:
- természetes;
- kénytelen ellátás
- Erőltetett kipufogó;
- kényszerítette a kínálat és a kipufogó.
Tűz és riasztó
A szokásos tartási SHSN tűzjelző berendezés használt eszköz „Watts”, mint egy riasztó berendezés használt „Quartz” eszközt.
Változatok termelés OPU
Supply OPU nélkül a belső berendezések
Ez a megoldás lehetővé teszi, hogy csökkentsék a kifejezés üzembe OPU 2-szer telepítése során szekrények relévédelmi és automatika alállomás a létesítményben.
Supply OPU belső felszerelések
Amikor telepíti a szekrények relévédelmi és automatika alállomás a gyári üzembe dátumokat Opu csökken 2,5? 3,5-szer, a pénzügyi megtakarítás akár 25% -os. Szerelés szekunder áramkörök mezhshkafnyh vegyületek is keletkeznek a gyárban. Kapcsolódások szekunder körök jelennek meg a felületen, vagy közbenső berendezések belsejében szekrények egyszerű helyszíni szerelés. Szekrények relévédelmi és automatika alállomás szerint az ügyfél lehet mindkét gyártó JSC „CHEMZ”, és a termelés más vezető gyártók ezen a területen.
Supply OPU a belső és a közbenső készülékházakba
Tartalmazza a OPU kérésre lehet szállítani kifejezetten 6-750 kV közbenső szekrények szabadtéri létesítmény szervezett kötés külső kapcsolatot biztosít a OPU, ami nagyban lerövidíti a kapcsolatot, és kábelezés Vezérlőhuzalok az alállomási elemekkel. Ez az opció lehetővé teszi, hogy csökkentsék az időszak az input üzembe az eredménykimutatásban akár 10-szer. Minden mezhshkafnye, összefüggései és szerelése szekrények készült a gyárban. Csak ez az opció lehetővé teszi, hogy teszteljék a szállítási GTC normál és vészhelyzeti működésének relévédelmi és automatika a teljes alállomás komplex közvetlenül a gyárban.
- minimális telepítési idő, telepítési és üzembe miatt magas működési készségét;
- annak lehetőségét, szétszerelés és mozgó rövid távon;
- kényelem és garantált az üzemeltetés biztonságát;
- blokk modul teljesen ellátják alátámasztó, szerelési és karbantartási dokumentáció;
- a lehetőséget, hogy tervezni, és a szoba bármely méretű a kívánt terület található.
Való megfelelést igazoló tanúsítványt, az engedélyek és következtetések
Szabadalmi №68794 a hordozható egységet;
