A tápegység kettős

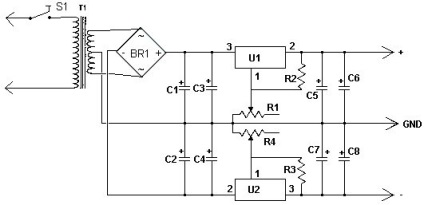

Scheme bipoláris tápegység
Részletek a koncepció
- C1, C2 2200uF 35V elektrolitikus kondenzátor
- C3, C4, C5, C7, 1uF 35V elektrolit kondenzátor
- C6, C8 2 100uF elektrolit kondenzátor 35B
- R1-R4 5K változtatható ellenállással
- R2, R3 240 ohm ellenállás, .25 Watt
- BR1 2A 30V egyenirányító híd
- U1 LM317 szabályozó pozitív kínálati
- U2 LM337 negatív teljesítmény szabályzó
- 1 T1 2 A transzformátor 30B
- S1 220V hálózati kapcsoló

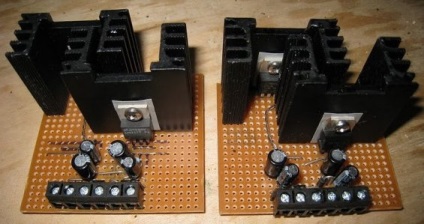

Ez a rendszer lehetővé teszi, hogy építeni sokoldalú, szabályozható tápegység. Összeszerelése a saját kezét is indokolt, mert a kész áramvásárlási nem mindenki engedheti meg magának - az árak túl magasak, különösen azokon a berendezéseken, állítható feszültség. Ezért jobb, hogy a saját. Ez két külön szabályozott felszabadulását mintegy 1,5-19,5 V. Minden etetni a terhelés 1,5 amper. Az egyszerűség kedvéért az egyes szabályozott kimenettel, saját digitális voltmérő.
Továbbá, LM317 sorozat chipek teljes védelmet a túlterhelés ellen és hővédelem. Ez jelentősen javítja bezopastnost csatlakoztatott terhelés.
Felhasznált eszközök igényelnek nagyobb kimeneti áram, lásd az ábrát növelni kapacitásukat.
