A munkaidő védjegyek felsők
Például, a felső 2 (4.5 ábra) a munka védjegy:
Ha hi kevesebb, mint 0, akkor van dolgunk egy mélyedés, ha hi> 0 - a töltésen.
A vonal építése nulla munka (l.n.r.)
L.n.r. Ez jelenti a metszésvonala design az alaplapra. L.n.r. elnyomja a másik oldalán a tér, vagy háromszög, végein, ahol a munkavállalók jelölje különböző jeleket. Pozíció l.n.r. oldalán egy négyzet vagy háromszög által meghatározott:
ahol: # 8467; i-j - távolság a felső szám i pont tartozó l.n.r. m;
hi - dolgozó felső jelzésig i index, m;
hj - dolgozó jel csúcsok j másik végén keresztbe l.n.r. kézzel, m;
b - oldalhosszúságú négyzet vagy háromszög ( „a”, vagy „a”, ha keresztbe átlós), m.
Például, azt a részt, 3-4 (4.5 ábra):
Ha az építkezés l.n.r. pontok vannak összekötve, egyenes (lásd 4.5 ábra) kapott oldalán.

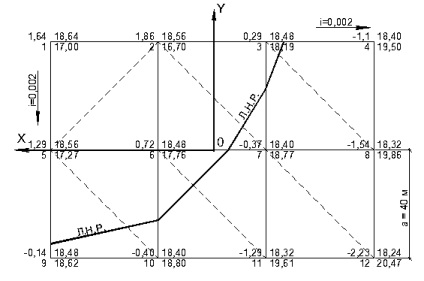

Ábra 4.5. Az áramkör definíciója piros, markerek és építőmunkások l.n.r.
Meghatározása részleges kötetek.
Meghatározása részleges térfogat teljes négyzetek és háromszögek (nem keresztezett l.n.r.)
a) meghatározzuk, amikor a térfogata négyzet prizmák módszerrel (4.6 ábra):
(4.9) ahol: H1. h2. h3. h4 - dolgozó jel egy négyzet sarkaiban, m; és - a tér oldalhosszúságú négyzetméter №1 ábrán 4.12 .:
b) meghatározására a térfogata háromszög alakú prizmák módszerrel (4.7 ábra):
(4.10) ahol: h1. h2. h3 - dolgozó védjegy egy háromszög, m.
Meghatározása a mennyisége átmeneti terek és háromszögek metszette l.n.r.
a) annak meghatározása, ha a kötet módon tér prizmák.
Amikor az átmenet doboz típusú 1 (4.8 ábra) elején általános képletű (4,9), találunk egy egyensúlyt térfogatú Vn. Akkor azt találjuk, a kötet a háromszög alakú része egy négyzet képlet szerint:
(4.11) ahol: h1 - vége Mark csúcsok tartozó háromszög alakú része egy négyzet, m; H2, H3 - munkavállalók jelölje meg a csúcsok található oldalán a tér előtt a tetejét egy jel h1. M. A végső szakasz a kötet egy négyzet ötszögű részét 5 Vn 5. Vn = Vn - Vn 3. m 3 (4,12)
A négyzet №2 ábrán 4.12 kötetek:
Amikor átmenet square 2. típusú (4.9 ábra) a hangerőt a halom és a kivágások által meghatározott kifejezések:
(4.13) (4.14) A (4.13 4.14), a jele térfogatot előjele határozza meg a munka védjegyek a számláló.
Valamely négyzetes №4 vágott és töltse térfogat egyenlő (4.12 ábra):
b) meghatározására a térfogata a háromszögű hasáb módszerrel.
Kezdetben az (4.10), akkor megtalálja az egyensúlyt kötet Vn. Akkor azt találjuk, a kötet egy háromszög alakú része a háromszög :. m 3 (4,15) Displacement négyszögletes része a háromszög egyenlő: Vn 4 = Vn - Vn 3. m 3 (4,16) A képletekben, "n" - száma egy négyzet vagy háromszög.
Meghatározása a mennyisége föld tömegek legegyszerűbben táblázatos formában:
4.2. Kötetek földtömeg pad.
Azt elfogadta, hogy kívül az építkezés a föld felület vízszintes (4.11 ábra), és ebben az esetben a megindítását a meredekség egyes csúcsainak háromszög vagy négyzetek a kontúr mentén a hely határozza meg képlet: A = m • h, m (4,17), ahol: m - meredekségi faktor Ez hozott egyenlő CTG rézsűszöge 4.3 táblázat; h - dolgozó mark m.
A konstrukció a vonal meredeksége a kontúr a helyszínen csúcsainak számított elhalasztja lyuk, és a kapott pontokat összekötve egyenes (4.12 ábra).
