A működési elve a számítógép alaplap, „első számítógép” (javítás számítógépek és laptopok)
Az MCH egy olyan rendszer vezérlő chipset x86 platform az alaplapon, amely keretében a szervezet kölcsönhatás csatlakozni a következő berendezéseket:
Sok esetben a paraméterek és a teljesítmény határozza meg a választás Northbridge végre az alaplap bővítő busz (PCI, PCI Express) rendszer.
Másfelől, a North Bridge van kötve a többi alaplap egy megfelelő felület és a déli híd. Ha a technológia nem teszi lehetővé, hogy kompenzálja a megnövekedett miatt bonyolult a belső áramkör, a hőt a chip, a modern, hatékony chip Northbridge a passzív hűtés (hűtőborda) annak zavartalan működését használata szükséges egyes fan vagy folyékony hűtési rendszer, ami viszont növeli az energiafogyasztást az egész rendszer, és erősebb tápegység.
Átadás északi híd szerint a program megy délre déli híd található az alaplapon.
Southbridge (az angol. Southbridge) (funkcionális vezérlő), más néven vezérlő hub IO (az angol. I / O Controller Hub, ICH).
Általában ez egy chip, amely összeköti a „lassú” (összehasonlítva egy csomó „A CPU-RAM”) interakció (például kis Pin Count, Super I / O vagy csatlakozók busz csatlakoztatásához perifériák) az alaplapon, hogy a CPU-n keresztül a Northbridge amely ellentétben a déli, általában közvetlenül csatlakozik a CPU.
Ha vesszük a funkcionalitás, a déli híd a következőket tartalmazza:
- PCI busz vezérlők, PCI Express, SMBus, I2C, LPC, Super I / O;
- DMA vezérlő;
- egy megszakítás vezérlő;
- PATA (IDE) és a SATA vezérlők;
- valós idejű óra (Real Time Clock);
- Power Management (Energiagazdálkodás, APM és ACPI);
- a nem-felejtő memória BIOS (CMOS);
- hang vezérlő (vagy általában AC'97 Intel HDA).
Adott esetben a southbridge tartalmazhat továbbá egy Ethernet vezérlő, RAID-vezérlők. . USB vezérlők, FireWire vezérlők, audio codec, stb Kevesebb Southbridge támogatja a billentyűzet, az egér, a soros port, de általában ezek az eszközök keresztül kapcsolódik más eszközök - Super I / O (input-output vezérlő).
Támogatja a PCI busz magában foglalja a hagyományos PCI specifikáció, de azt is, hogy támogatást és PC I-X és a PCI Express busz. Bár az ISA busz támogatás használják túl gyakran, hogy még mindig szerves része a modern South Bridge. SM busz a kommunikáció más eszközökkel az alaplap (például vezérlésére ventilátorok). DMA vezérlő lehetővé teszi az eszközök az ISA vagy LPC busz közvetlenül elérni az RAM, adagoló segítségével a CPU.
A megszakítás vezérlő egy olyan mechanizmust biztosít tájékoztatása, hogy a CPU által végrehajtott, az események a perifériát. IDE interfész lehetővé teszi, hogy „lássa” a rendszer merevlemez. LPC busz biztosít adatokat és vezérlő SIO (e eszközök, mint például a billentyűzet, az egér, a párhuzamos, soros port, infravörös port, és floppy vezérlő) és BIOS ROM (flash).
APM vagy ACPI funkció lehetővé teszi, hogy tegye a számítógépet „alvó módba” vagy kapcsolja ki.
A rendszer CMOS, akkumulátor-támogatás, hogy hozzon létre egy korlátozott mennyiségű memória tároló területe rendszer beállításait (BIOS beállítások).

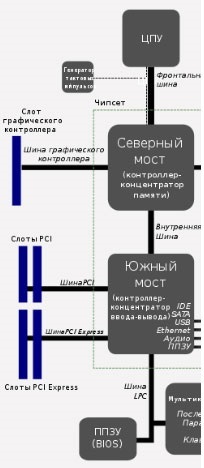

Északi és déli híd alaplap együtt alkot egy teljes egész rendszer vezérlő egység, mert a szem, fül, kéz CPU. Együtt a két chipek nevezik - chipset.
A legtöbb modern alaplapok chipset számítógépek két fő chipek Northbridge és déli híd (néha kombinálva egy chip, azaz a. N. rendszervezérlő hub (Engl. Rendszer Controller Hub, SCH).
Néha a chipset tartalmaz egy chip Super I / O, amely kapcsolódik a déli híd autóbusz Low Pin Count és felelős az alacsony sebességű port: RS232, LPT, PS / 2.
Létrehozása egy teljes értékű számítógépes rendszerek személyes és otthoni számítógép-alapú, amely csak egy kis mennyiségű zsetonnal (chip és a mikroprocesszor) következménye a fejlesztési folyamatok technológiai mikroelektronika Moore fejlődő törvény.
Létrehozásában chipsetek, hogy támogassa az új processzorok, elsősorban az érdekli, a gyártók a processzorokat. Ennek alapján a vezető vállalatok (Intel és AMD) kiállított vizsgálati készletek, különösen a gyártók alaplapok az úgynevezett angol. jelölne-chipset. Futtatása után a következő chipset kiadott egy új sorozat az alaplap, és ahogy haladunk a piacon az engedély (és, mivel a globalizáció a világ termelők, cross-engedélyek) adják ki a különböző gyártók és néha alvállalkozók alaplap gyártók.
MCH egy rendszervezérlő a lapkakészlet
