A legjobb út a legkisebb költség - bizonyítvány, ArcGIS Desktop
Elérhető engedély Spatial Analyst.
Mi az az útvonal, a legalacsonyabb áron?
Miért keresnek az utat a legkisebb költség?
Path a legalacsonyabb költségű két különböző súlyokkal
A fenti ábrán látható két lehetséges útvonalat az új út (lila és vörös). A lila vonal jelenti az utat által létrehozott raszteres értéket, ahol minden egyes bemeneti raszteres (szárazföldi és meredekség) ugyanaz a hatása. A piros vonal jelenti az utat által létrehozott raszteres értéket, ahol a beviteli képernyő tömege torzítás (befolyás) 66 százalék. Ha adsz input lejtőn raszteres nagyobb súlyt, nagyobb figyelmet kell fordítani, hogy elkerülhető meredekebb lejtőkön a piros utat.
Létrehozásával út a legkisebb költség
Fontos, hogy hogyan mérjük bitmap teszik ki a költségek raszteres. Hogy mérjük bitmappel alkalmazástól függően, és a kívánt eredményt elérni.
Ha több sejtek vagy zónák bemeneti feladatokat, az utat a legkisebb költség lehet kiszámítani minden egyes cella (ami sokaságának létrehozása utak, egy-egy minden egyes cella) Az egyes területek (egyik útvonal minden egyes zóna), vagy legjobb esetben is csak utat (csak egy útvonal, a legolcsóbb bármely zóna). eszköz a paraméter határozza meg, hogy milyen folyamat fogják használni.
Az alábbi példák szerszám A legjobb módja kerül bemutatásra a különböző lehetőségeket az út típusa.

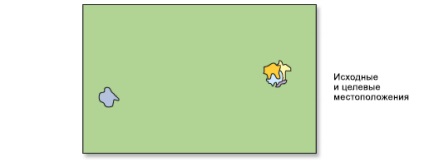

Annak illusztrálására, az eredmények a különböző kiviteli alakok az optimális útvonalat, tekintsük a következő példát a forrás és a cél helyen.

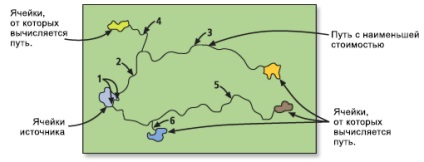

Ha ez az opció be van kapcsolva minden zónában. az egyes különálló helyen célba útvonal jön létre.
Az egyetlen módja
A következő példában a szerszám A legjobb módja is bemutatásra kerül, a legjobb megoldás az egyetlen út. Ha csak az egyik módja annak, hogy csökkentse a költségeit, akkor lesz kódolva a kimeneti érték 3 raszteres. Cell belül a referencia zónában kezdődik, ahol az útvonal van rendelve az 1 értéket.
Mindegyik zóna konvergáló pályák
Ha két vagy több útvonal különböző zónák felé összetartanak forrás, és továbbra is leküzdeni a hátralévő távolságot együtt, a közös utat a forrás beállítása 2, mivel lehetetlen meghatározni a tulajdonos egy szegmens, amint azt az alábbi példa mutatja az optimális szerszámpálya minden egyes zónában.
A hozzárendelt érték az egyes útvonal abban a sorrendben, amelyben a sejtek találhatók övezetekben a vizsgálat során.
