A érdessége a felületeket és az elnevezése a rajzokon
A felületi érdesség a vázlatok és rajzok dolgozik gépelemek jelöljük GOST 2,309-73 „megjelölése felületi érdesség” Amikor a munkadarab megmunkálása annak felületi szabálytalanságok vannak kialakítva - érdesség. Így a felületi érdessége egy sor szabálytalanságok viszonylag kis pályán a bázis hosszúságú - L. Basic hossza van kiválasztva természetétől függően a felület mért. Minél nagyobb a magassága microroughness, a nagyobb bázist hosszát vesszük L.Chislovoe értéke bázis hosszúságú tartományban választjuk: 0,01; 0,03; 0,08; 0,25; 2,5; 8,0; 25 mm.
Ahhoz, hogy meghatározzuk a számértéke felületi érdesség GOST 2789-73 biztosít hat paraméter. A képzési gyakorlat, mert diákok még nem ismeri a témát a „felületi érdesség” tanulmányozni során „Metal Technology”, két lehetőség van:
R egy - számtani átlagos egyenetlenség;
R z - magassága érdesség által tíz pontot.
Alapján számszerű értékeket a paraméterek Ra és R z GOST 2789-73 14 megállapítja osztályok érdesség. A leggyakoribb a mérnöki meg 1 - 8 osztály (1. táblázat).
1. táblázat - méretei felületi érdesség (GOST2789 - 73)
Alapvető hossza mm
Annak jelzésére, durvasága a rajzokon, GOST 2,309-73 vonatkozik a hagyományos grafikai jel digitális szöveges és kíséret. lemezszerkezet a 11. ábrán látható.
11. ábra felépítése érdessége kijelöli a jel a rajzok
Attól függően, hogy a kezelési módszer háromféle jel. Ha a feldolgozás módszerének a tervező nincs telepítve, akkor használja a címkéket ábrán látható 12a. Ebben az esetben, a technikus el kell döntenie, hogy milyen módszerrel elérhető lesz ezen a felületen: forgácsolás, öntés, kovácsolás, vagy egy választott bérlet.
Egy felület által alkotott eltávolításával egy réteg anyagból, például, esztergálás, marás, fúrás, esztergálás, köszörülés, stb, alkalmaznak a megjelölés ábrán látható 12b.
A kijelölő felületi érdesség kialakított eltávolítása nélkül a réteg anyag, például öntés, kovácsolás, sajtolás, rajz, stb alkalmazza a címkéket ábrán látható 12c.
12. ábra típusú és méretű jele felületi érdesség
Jelek a felületi érdesség kell vonatkoznia kontúr vagy távoli, vagy pontozott vonallal a rajz.
Ha a felület érdessége részek azonosnak kell lennie, a jobb felső sarokban a rajz alkalmazott általános megjelölése érdessége (13. ábra).
13. ábra: Az összes kezelt felületeken az azonos részleteket

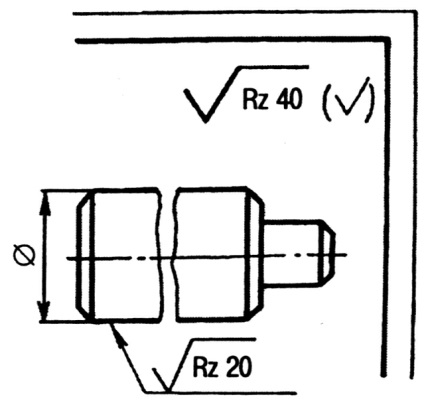

Ha az érdesség a munkadarab felületének kell más, a jobb felső sarokban a rajz alkalmazott megjelölés uralkodó száma felületi érdesség és a jele, zárójelben, ami azt jelenti, hogy az összes többi a komponens felületén eltérő kijelölt kép kellett volna érdessége jelezte, mielőtt a zárójel (14. ábra ).
14. ábra: Részletek kezelt felületek a különböző tisztasági
Az alapvető szabályok megjelölés elhelyezése felületi érdesség különböző elrendezése a 15. ábrán látható.
15. ábra rajz jel érdesség a felületet különböző elrendezése
