12 vektor diagram betöltött valódi transzformátor
Létrehozunk egy vektor diagram kényelmesebb, hogy indul a fő áramlási F vektor. Állítsa be az X-tengely. I10 vektor vezet az a szög. Következő vektorok EMF E1 és E2”. hogy mögötte az áramlás F 90 °. Annak megállapításához közötti fázisszög E2 „és I2” tudni kell, a természet a terhelést. Tegyük fel, hogy ő - aktív induktív. Ezután I2 „mögött E2” szögben f2.
Az eredmény egy úgynevezett üres vektor diagram (ábra. 1). Annak érdekében, hogy befejezze azt kell használni a három alapvető egyenleteket adott transzformátor.
Használja a második alapvető egyenletet:
és végezze el a hozzáadásával vektorok.
Ebből a célból, a végén a vektor E2 „csatolja vektor - j I2” x2 „és hogy a végén - vektor - I2' R2”. A kapott vektor U2 „az a vektor, csatlakozott a származási, hogy a végén az utóbbi vektor.
Most vagyunk a harmadik alapegyenletének
ami azt mutatja, hogy a jelenlegi vektor I1 összegéből áll a geometriai vektorok I10 és - I2”. Mi végre ez összegzése és befejezni vektor diagram.
Most vissza az első alapvető egyenletet:
A konstrukció a vektor - E1. meg kell venni a vektor E1 + és küldje el az ellenkező irányba.
Most akkor adjunk hozzá és más vektorok: + j I1 x1 és I1 r1. Az első fog menni merőleges a jelenlegi, és a második - párhuzamosan. Az eredmény egy teljes vektor u1.
A konstruált vektor diagramján általános jellegű. Ehhez ugyanazt az eljárást el lehet végezni az építési különböző módok, és betölti a különböző karaktereket.

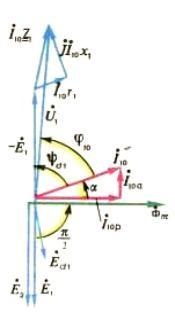

Vektor rajz transzformátor Alapjárat

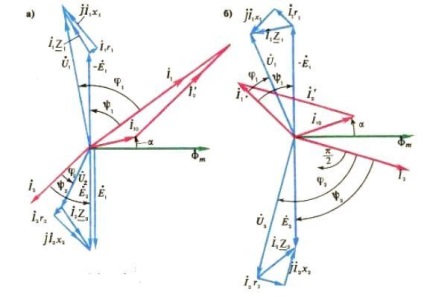

Vektor rajz a transzformátor:
és - ha az aktív-induktív terhelés, b - a kapacitív terhelés
Automatikus önszabályozás a transzformátor 13.
Ebből következik, hogy a növekedés a terhelési áram I2 növekszik, t.k.I0 állandó, ez azt jelenti, hogy automatikusan vozrastaetI1 primer tekercs.
A kombinált hatás olyan, hogy minden üzemmódban a magban a mágneses fluxus állandó marad. Ez az automatikus önszabályozást a transzformátor.
14 Külső transzformátor jellemző.
Külső jellemző - a függőség ez feszültségváltó megállapításait átfolyó áram bekötve, hogy a terminálok, azaz kapcsolat U2 = f (I2), amikor U1 = const. Amikor a terhelés változásával (I2 DC) a transzformátor szekunder feszültség megváltozik. Ez annak köszönhető, hogy a változás a feszültségesés az ellenállást a szekunder tekercs I2 „Z2, és a változás a EMF E2” = E1 változása miatt a feszültségesés a primer tekercs ellenállása.
Továbbá, mivel a egyenletek (1,27) vektor, U2 függ a terhelési érték, és annak jellege: aktív, induktív vagy kapacitív. A terhelési érték transzformátorok meghatározni terhelési tényező:
jellege a terhelés - szög 2 fáziseltolódás a szekunder feszültség és áram.

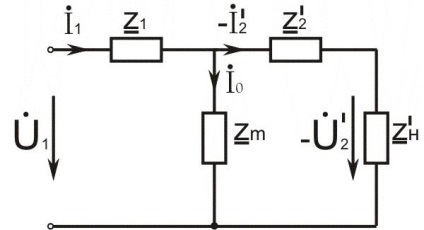

A pontos kiszámítása a külső jellemző lehet elvégezni a helyettesítő kapcsolás (ábra. 1), és meghatározzuk a változó Zl U2 és I2.
A gyakorlatban azonban gyakran használják a képlet
ahol U20 - szekunder feszültség üresjáratban;
U2 -vtorichnoe feszültség a terhelés;
Egy Au - változás a szekunder feszültség, azaz a aritmetikai különbség a feszültség HH és a feszültség egy adott terhelés százalékában üresjárási feszültség
Au érték által kiszámított egyszerűsített kifejezés, amely lehet beszerezni a transzformátor azonos áramkör bizonyos feltételezések:
Az expressziós (1,32), és az értéke UKA UCR - egy aktív és reaktív komponensek a rövidzárlati feszültség (rövidzárlat) Uk. Az UC feszültség úgy definiáljuk, mint az arány a feszültség Uk. ahol kísérletező sc névleges feszültség U1rated százalékban. A tapasztalat rövidzárlat A transzformátor szekunder tekercse rövidre (Zl = 0), és betápláljuk az elsődleges kisfeszültségű Uk. ahol a tekercsek névleges áramok. A tapasztalat rövidzárlat tápfeszültség egyensúlyban többnyire feszültségesés a tekercsek, és az értéke Uc tekinthető egyenértékűnek a feszültségesés a tekercsek névleges terhelési áram. A hatalom transzformátorok, és kis tápegység érték Uc 5-15%, a magasabb értékek a transzformátor kevesebb energiát fogyaszt. Meghatározott értékeinek Uc biztosított megfelelő könyvtárakat. Uka értékek és UCR vagy kísérleti úton határozzuk meg a tapasztalat egy rövidzárlat vagy számított keresztül megfelelő áramköri paramétereket.

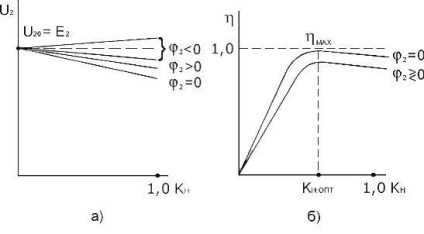

Külső jellemzők szerint konstruált (1,31) és a (1,32) ábrán mutatjuk be. 2, a. Amint látható, a jellemzői a lineáris és merev. Merevség jellemzők, azaz a gyenge függőség funkció (U2) az érvelés (Kn) olyan kicsi, hogy az ellenállás a tekercsek (Uk ≈5-15%), és a fő mágneses fluxus kevéssé befolyásolja a betöltés. Amikor aktív (φ2 = 0), és a rezisztív-induktív (φ2> 0) terhelési jellemzők mindig alá tartozó aktív-kapacitív (φ2 <0) нагрузке могут быть возрастающими (в формуле (1.32) член uкр sinφ2 становится отрицательным). В трансформаторах небольшой мощности активное падение напряжения обычно больше, чем индуктивное, и характеристика при активной нагрузке менее жесткая, чем при активно-индуктивной (рис. 2, а). В трансформаторах большой мощности соотношение падений напряжения противоположное и характеристика при активной нагрузке будет более жесткой.
